单螺杆聚合物挤出机配套行星齿轮减速装置

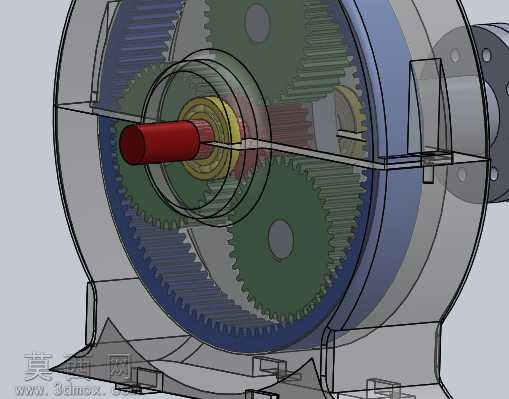

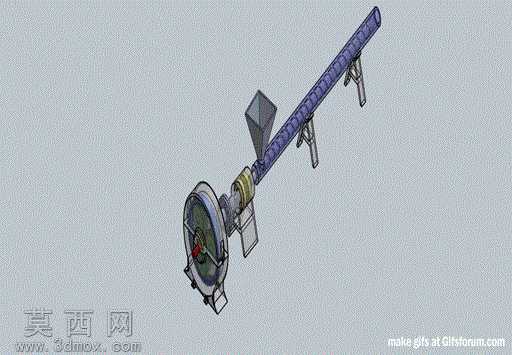

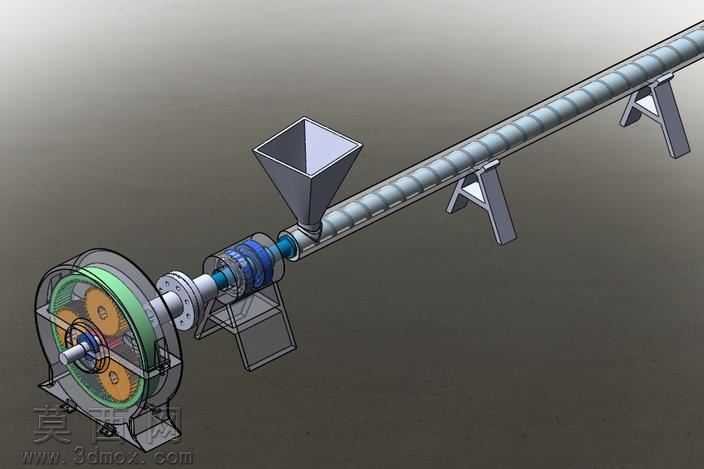

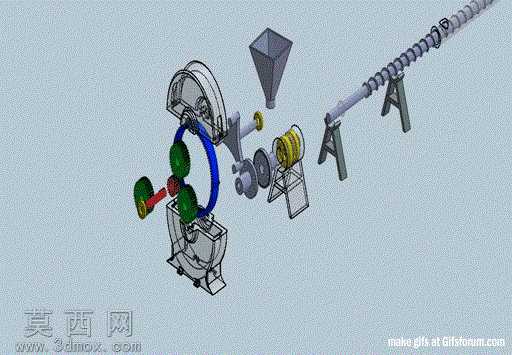

本模型采用三维参数化建模方式完成整体装配设计，首先针对单螺杆挤出机的工艺输出需求完成核心参数匹配，围绕低密度聚乙烯管材挤出的额定产能、螺杆转速、输出扭矩要求，完成行星齿轮减速机构与挤出机主体的同轴对接设计。建模过程中先搭建整体装配骨架，确定驱动端、减速端、挤出段的同轴度基准，再逐一对各零部件进行特征建模：减速端采用透明视窗式外壳设计，可直观展示内部三级行星齿轮的啮合结构，每一级行星轮、太阳轮、内齿圈的齿形参数均按照减速比19.48的传动要求做精确匹配，齿轮啮合间隙、轴承安装位、密封槽结构均按照实际装配公差预留尺寸；挤出段的机筒内壁做光滑曲面处理，螺杆采用等距变深螺棱结构，进料端的锥形料斗做薄壁抽壳处理，支撑机架采用型钢焊接式结构，各安装脚的螺栓孔位做同轴对齐处理。材质渲染阶段针对不同部件做差异化材质赋予：减速箱外壳采用半透明工程塑料材质展示内部传动结构，齿轮部件采用调质钢金属材质并做齿面高光处理，机筒与螺杆采用氮化钢哑光金属材质，料斗与支撑机架采用铸铁喷漆材质，各连接法兰、紧固件采用标准不锈钢材质，渲染时采用柔和工业环境光，清晰展现各部件的装配关系与结构细节。设计过程中重点校核了减速机构的输出转速与螺杆额定转速的匹配性，确保电机额定转速850rpm经减速后螺杆输出转速稳定在140rpm，同时匹配2.2千瓦驱动电机的输出扭矩，满足20kg/h的PVC管材挤出产能要求，各连接部位的密封结构、传动部位的轴承选型均在模型中做了对应结构体现，整体装配无干涉，可直接用于结构展示、传动原理教学以及设备改型设计参考。
