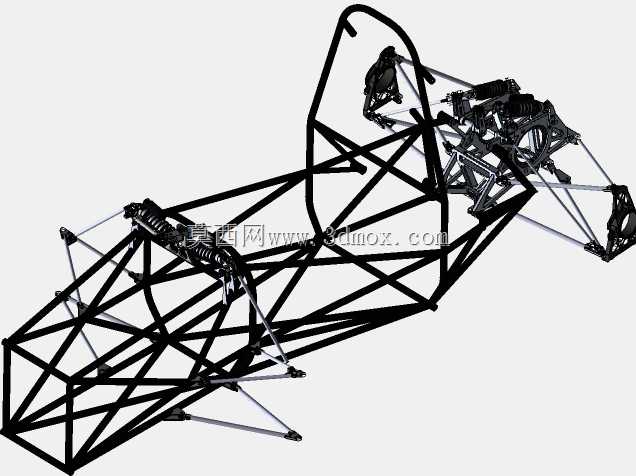

钢管式赛车车架带防侧倾杆悬架总成

这套钢管桁架式车架搭配防侧倾杆的悬架总成，主要应用于场地竞速赛车、巴哈越野赛车、单人自制改装赛车的底盘搭建场景，是赛车底盘系统中承担承载、行驶稳定控制的核心结构。在实际赛事与车辆运行过程中，这套结构首先承担整车所有部件的承载功能，发动机、传动系统、座椅、转向机构、覆盖件都需要依托桁架车架完成安装固定，同时防侧倾杆作为悬架系统的关键稳定部件，会在车辆高速过弯、经过起伏路面产生侧倾时，通过杆身的抗扭形变平衡左右悬架的压缩行程差，大幅降低车身侧倾角度，避免单侧车轮抓地力流失，提升过弯极限与行驶稳定性，在非铺装路面行驶时还能缓冲左右轮的高度差带来的车身扭转冲击，减少车架焊缝的疲劳应力。从设计思路来看，整体车架采用空间钢管桁架结构，通过三角形管材排布最大化提升结构刚性同时控制整体重量，管材的交汇节点都对应悬架安装点、动力总成固定点、乘员舱受力点，让外力能够顺着管材方向均匀分散，避免局部应力集中；防侧倾杆采用两端连杆连接左右悬架摇臂的布置形式，杆身通过衬套固定在车架前部的横梁位置，杆体的直径、抗扭刚度经过匹配调校，既能够提供足够的侧倾抑制力，又不会因为刚度过大导致单侧车轮悬空时另一侧车轮的贴地性下降。在安装边界与尺寸适配方面，车架整体采用前窄后宽的梯形轮廓，前部预留了悬架摇臂、转向机构、减震器的安装空间，防侧倾杆的安装支座焊接在车架前部的横向加强管上，两端连杆的长度可通过螺纹结构微调，适配不同行程的减震器与不同硬度的悬架调校需求，车架中部的乘员舱区域预留了足够的座椅、安全带安装点位，后部的桁架结构预留了动力总成、后悬架的安装接口，所有悬架连接点的孔位都做了同轴度设计，保证安装后悬架运动无干涉，防侧倾杆的转动行程与悬架上下跳动行程完全匹配，不会在极限压缩、拉伸行程中出现杆体卡滞、连杆拉扯的问题，整体结构在保证轻量化的前提下，兼顾了刚性需求与行驶稳定性调校的灵活性。
