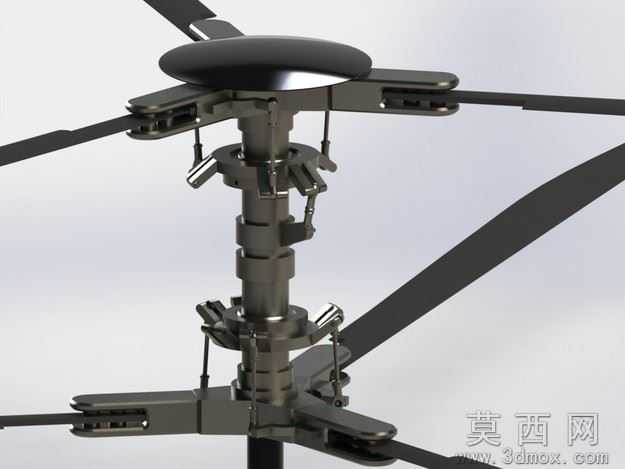

共轴式直升机旋翼结构SolidWorks模型

本模型为共轴式直升机主旋翼系统完整三维结构，建模阶段采用SolidWorks软件完成全参数化设计，首先以旋翼主轴为基准建立装配坐标系，依次完成桨毂铰接结构、变距拉杆、自动倾斜器、上下层桨夹、桨叶连接段的零件建模，所有零件均保留完整可编辑参数，可直接修改桨叶长度、桨毂直径、铰接点位置等核心尺寸，适配不同量级共轴直升机的设计需求。参数设计层面严格遵循直升机旋翼结构的力学特性，针对桨根段的复杂受力结构，精准还原了桨夹与桨毂的铰接间隙、变距摇臂的传动角度、阻尼器的安装位置，桨尖段做了气动修型的简化处理，既保证结构展示的准确性，也兼顾模型的轻量化需求。渲染材质方面采用工业级写实材质配置，主轴与桨毂金属部件赋予哑光航空合金钢材质，添加细微的机加工纹理与金属磨损质感，桨叶采用碳纤维复合材料材质表现，表面添加哑光清漆层效果，顶部整流罩采用亮面航空铝合金材质，配合工作室级三点布光完成渲染，清晰展现各部件的装配关系与结构细节。结构原理上完整还原共轴双旋翼的核心构造，上下两层旋翼共轴反转抵消反扭矩，桨根段作为载荷传递核心，将桨叶的升力、交变载荷通过铰接结构传递到主轴，变距机构通过拉杆带动桨夹转动实现总距与周期变距控制，翼型段采用成熟的直升机翼型截面，包含蒙皮、大梁、内部填块的结构示意，清晰展现旋翼各部分的功能划分。软件兼容层面，模型提供SolidWorks原生格式，同时导出通用STL格式，可兼容UG、Pro/E、Catia等主流三维设计软件，也可直接导入3D打印切片软件完成实物打印，不存在特征丢失、装配错位等问题。研发教学应用层面，该模型可作为航空院校直升机结构课程的教学演示教具，帮助学员直观理解共轴旋翼的工作原理与载荷传递路径，也可作为航模研发、小型无人直升机设计的结构参考，为旋翼系统的方案迭代、受力仿真提供基础三维模型支撑，降低初期设计的建模工作量。
