双反射面卫星信号接收天线结构设计

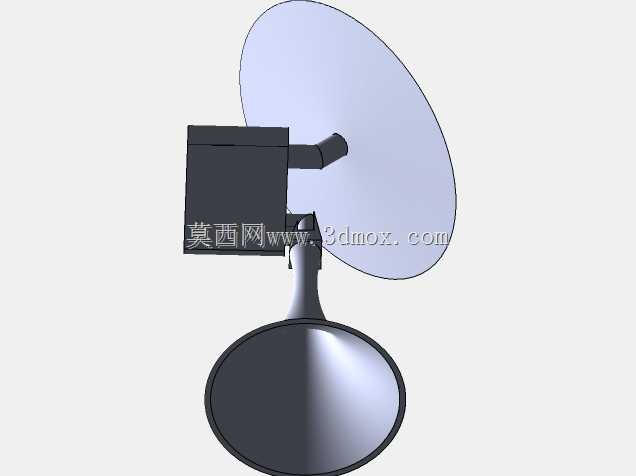

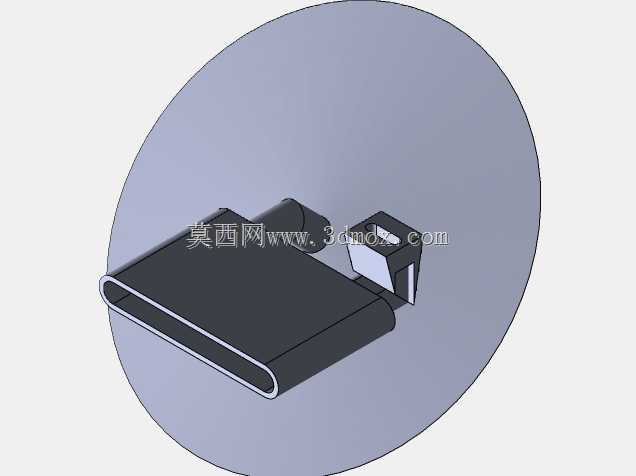

这款双反射面信号接收装置主要应用于户外卫星通讯、偏远区域信号补点、野外作业临时通讯搭建等场景，可实现特定频段电磁波信号的聚焦接收，为配套通讯终端提供稳定的信号输入，在应急通讯保障、边远地区广播电视接收、小型科考站点数据传输等场景中都能发挥作用。设备整体采用卡塞格林式双反射面结构，上方的椭圆形主反射面负责将空间中传输的平行电磁波信号进行第一次反射，汇聚到下方的副反射面位置，再经副反射面二次反射后将信号精准馈入后方的馈源处理模块，相比单反射面天线，这种结构能够有效缩短馈线长度，降低信号传输过程中的损耗，同时让馈源模块的安装位置更靠近支撑底座，优化整体设备的重心分布，提升户外架设后的抗风稳定性。在功能特性上，支撑结构预留了多维度调节余量，连接主反射面的俯仰调节支臂可实现0到90度范围内的仰角连续调整，底座与安装面的连接位预留了周向旋转的调节空间，安装完成后可根据目标卫星的方位参数灵活调整天线指向，无需反复拆装固定结构即可完成信号对准操作。馈源模块采用封闭式盒体结构，外壳做了圆角过渡处理，能够减少户外雨雪、沙尘对内部信号处理元件的侵蚀，同时盒体与支臂的连接位做了加强筋结构，避免大风环境下馈源出现晃动偏移导致信号失锁。设计过程中重点考量了户外安装的边界约束，主反射面采用薄壁抛物面构型，在保证反射面型面精度满足信号聚焦要求的前提下尽可能降低整体重量，底座采用大直径圆盘式结构，安装时可通过抱箍或膨胀螺栓固定在杆架、屋顶平台等载体上，底座直径控制在常规安装支架的适配范围内，无需额外定制转接配件即可完成架设。反射面边缘做了卷边强化处理，提升薄壁结构的抗形变能力，即使在常规风力载荷下也能维持反射面的型面精度，避免信号聚焦点偏移影响接收效果。整体结构没有冗余的外露部件，所有调节位都设置了锁紧结构，调整到位后可通过锁紧螺母固定角度，长期户外使用也不易出现指向偏移，能够在无人值守的环境下长期稳定工作，为各类需要稳定卫星信号输入的场景提供可靠的硬件支撑。
