可3D打印皮筋动力连弩结构设计

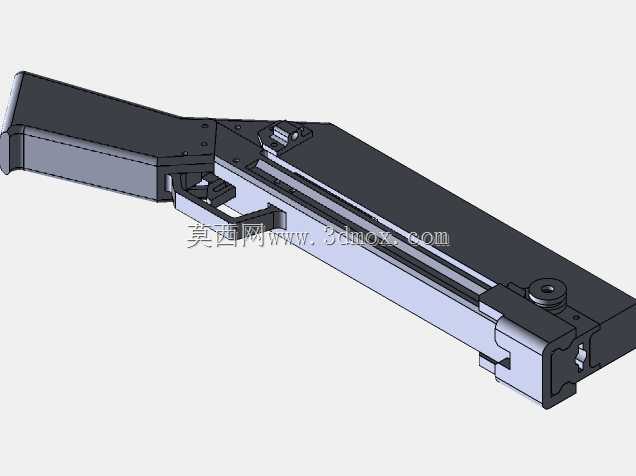

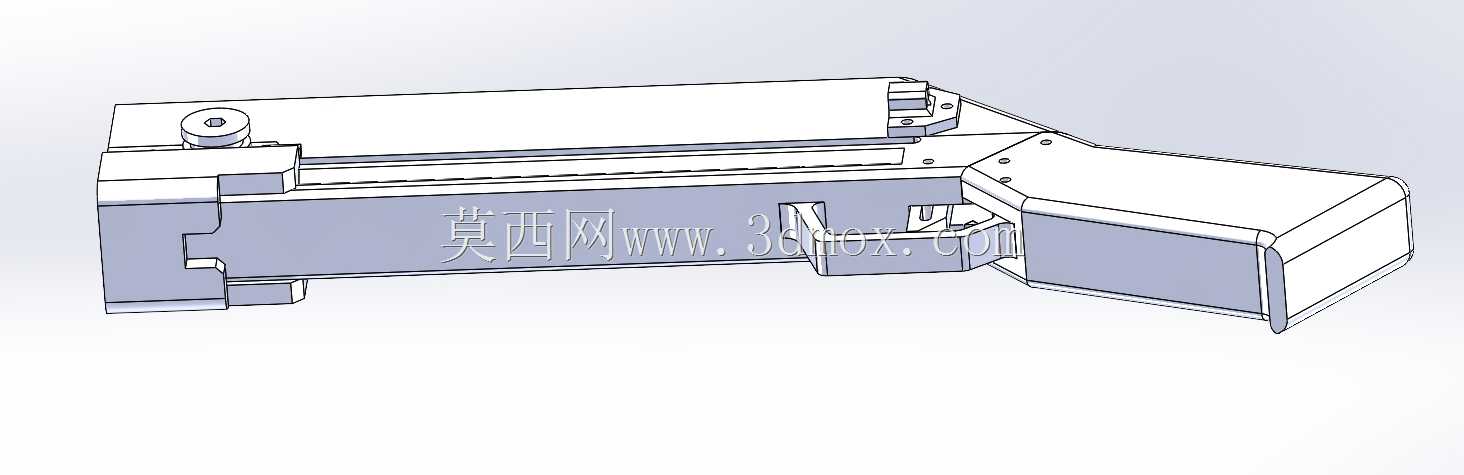

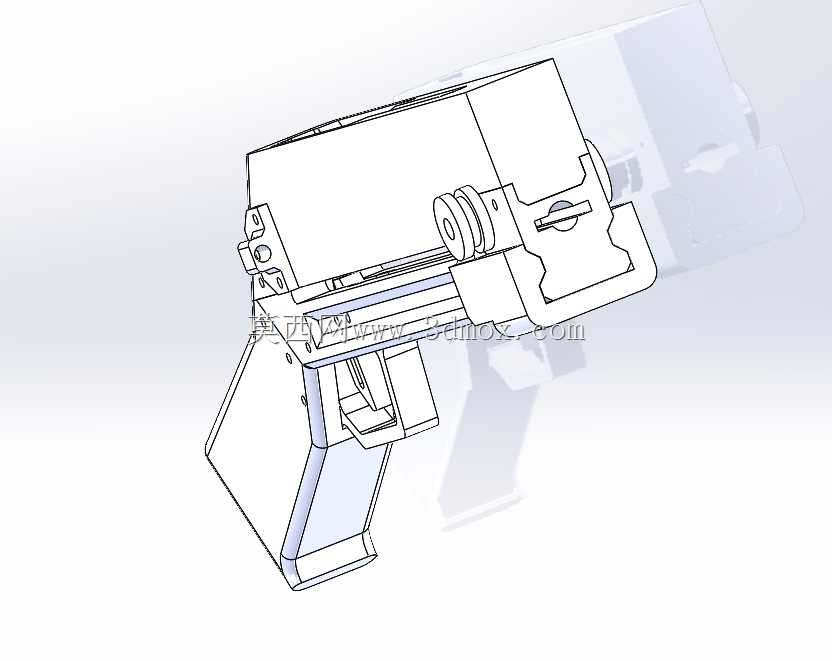

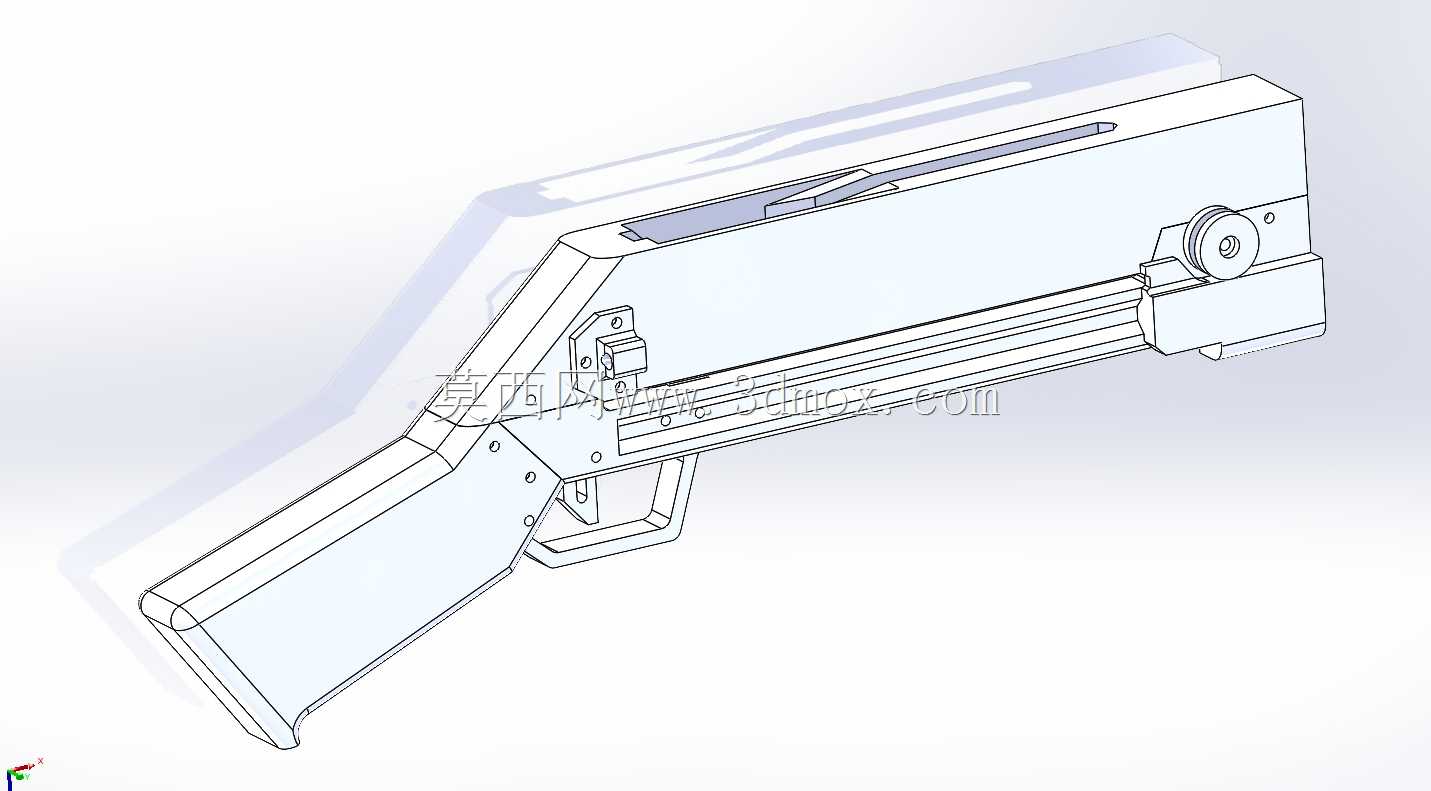

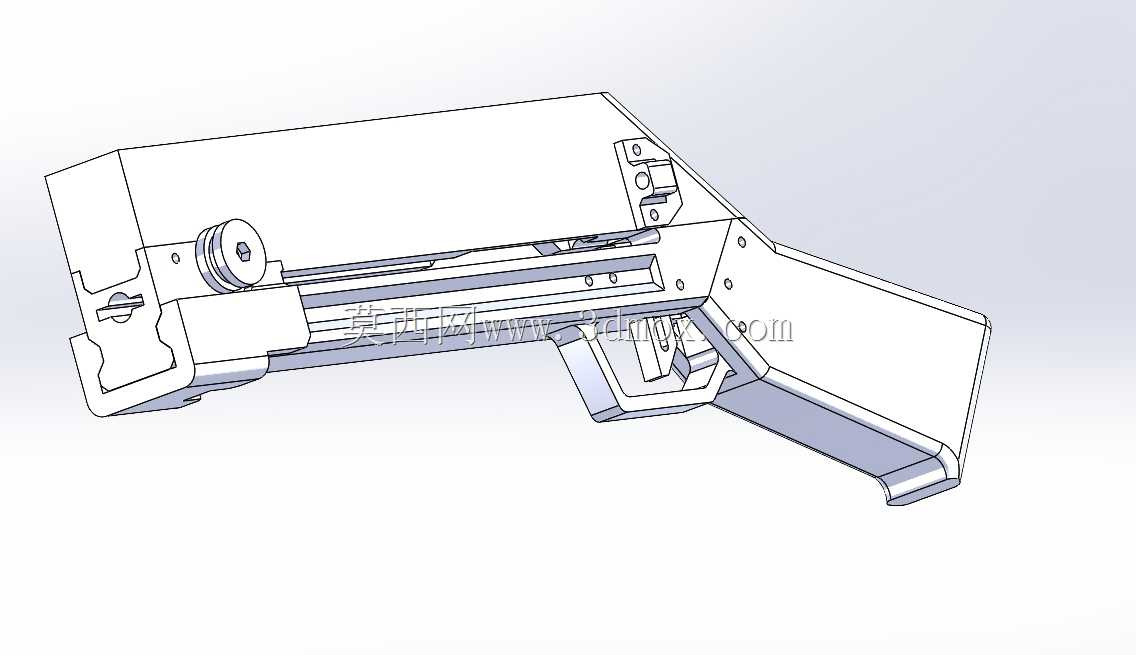

这款皮筋动力连弩主要面向个人创客3D打印制作场景，属于桌面级休闲创意机械结构作品，可作为机械原理教学演示道具、创客空间手工组装体验项目，也可作为轻量化休闲弹射玩具使用，整体结构适配普通FDM3D打印机的成型尺寸，无需额外大型加工设备即可完成全部零件制作。整体采用枪式握持布局，握把区域贴合手部握持曲线设计，上膛滑块设置在机身下部，操作时可单手握持持握部分，另一只手推动滑块完成上膛动作，上膛到位后滑块可手动复位，不会干扰后续击发动作，整体操作逻辑连贯，上手门槛极低。动力传递路径采用双侧对称布局设计，皮筋作为动力源一端固定在机身后部卡扣位置，卡扣处做了圆角防割处理，避免皮筋反复拉伸出现断裂，卡扣与弓弦连接后，弓弦绕过机身前端两侧的导向滑轮，滑轮采用轴孔间隙配合设计，转动时无卡顿，可有效降低弓弦拉伸过程中的摩擦阻力，弓弦穿过中间射击缝隙后绕过另一侧滑轮，最终连接另一侧的动力皮筋，形成闭合的动力传递回路，双侧对称的滑轮布局可保证弓弦拉伸过程中受力均匀，击发时弹道不会出现偏移。扳机结构采用杠杆式阻铁设计，上膛时弓弦会被阻铁挂住，扣动扳机时阻铁转动释放弓弦，完成击发动作，阻铁与扳机之间设置有复位扭簧安装位，击发后扳机可自动复位，等待下一次上膛操作。整体外形尺寸控制在220mm长度范围内，宽度不超过130mm，高度不超过150mm，所有零件的安装边界均做了公差预留，3D打印后无需二次打磨即可完成组装，零件之间的配合间隙控制在0.2mm，适配PLA、ABS等常见3D打印材料的收缩率，组装时仅需少量M2螺丝即可完成全部零件固定，无需胶水粘接，后期维护更换零件十分便捷。机身主体采用一体化框架设计，内部预留了皮筋、弓弦的走线路径，所有棱角位置均做了圆角过渡处理，既可以避免3D打印过程中出现应力集中导致零件翘曲，也能提升握持使用时的手感，避免尖锐棱角划伤手部。前端滑轮位置设置有挡边结构，可防止弓弦从滑轮槽内脱出，提升使用过程中的可靠性，后部握把内部做了镂空减重设计，在保证结构强度的前提下降低整体重量，长时间握持也不会产生疲累感。
