机架式DMX信号合并处理器结构设计

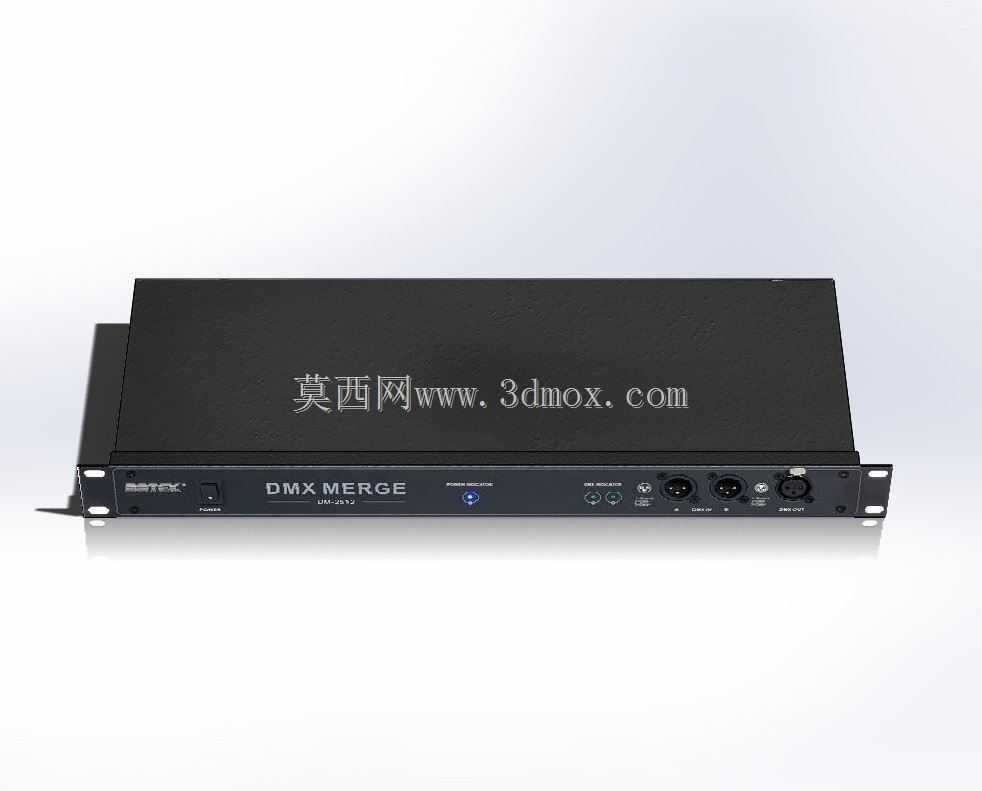

这款机架式DMX信号合并设备，主要应用在专业舞台演出、文旅灯光秀、酒吧演艺空间、大型展会灯光系统等场景中，解决多控制台信号输入时的信号冲突、线路冗余问题，是专业灯光控制系统里的核心信号处理节点设备。在实际现场使用中，灯光师往往需要同时接入主备灯光控制台、效果触发设备、时间码控制器等多路DMX信号源，该设备能够将多路输入的DMX512信号按照设定的优先级逻辑进行合并处理，输出统一稳定的控制信号给后端的灯具、特效设备，避免多信号同时接入导致的信号错乱、灯具失控问题，同时支持信号热备份，当主信号源出现中断时能够无缝切换到备用信号通道，保障现场演出的灯光系统稳定运行，不会出现断信号黑场的演出事故。从产品设计思路来看，整体采用标准19英寸机架式结构设计，完全匹配专业演出机柜的安装尺寸规范，设备高度为1U标准机架高度，能够和其他信号处理器、功放、分配器等设备共同安装在标准机柜内，最大化利用机柜的安装空间，设备两侧设计有带安装孔的固定耳片，安装时只需通过螺丝将耳片固定在机柜立柱上即可完成固定，安装方式简单可靠，适配各类标准演出机柜、固定安装机房的安装需求。前面板布局遵循专业演出设备的操作逻辑，从左到右依次设置电源开关、工作状态指示灯、信号模式切换按键、输入输出信号接口，所有接口均采用行业通用的三芯卡侬接口，和主流灯光设备的接口标准完全兼容，现场布线时无需额外转接头即可完成线路连接，接口旁设置有对应的信号状态指示灯，能够直观显示每一路信号的通断状态，方便现场工作人员快速排查线路故障。设备外壳采用一体弯折的金属钣金结构，表面做黑色磨砂喷塑处理，既能够提升外壳的结构强度，保护内部电路板不受外力磕碰损坏，同时金属外壳能够起到良好的电磁屏蔽作用，避免现场复杂的电磁环境对内部DMX信号造成干扰，保障信号传输的稳定性。设备的散热设计采用自然对流散热结构，外壳两侧预留有隐蔽的通风槽，内部电路板工作产生的热量能够通过通风槽自然散出，无需额外加装散热风扇，避免风扇运行产生的噪音影响演出环境，同时也减少了风扇故障带来的设备维护需求，提升设备长期运行的可靠性。在安装边界设计上，设备深度控制在合理范围内，不会占用机柜后部过多的布线空间，接口位置预留了足够的插头插拔空间，安装完成后无需挪动设备即可完成线路的插拔维护，适配各类深度的标准机柜安装场景。
