模具用黄铜水嘴快插冷却接头组件

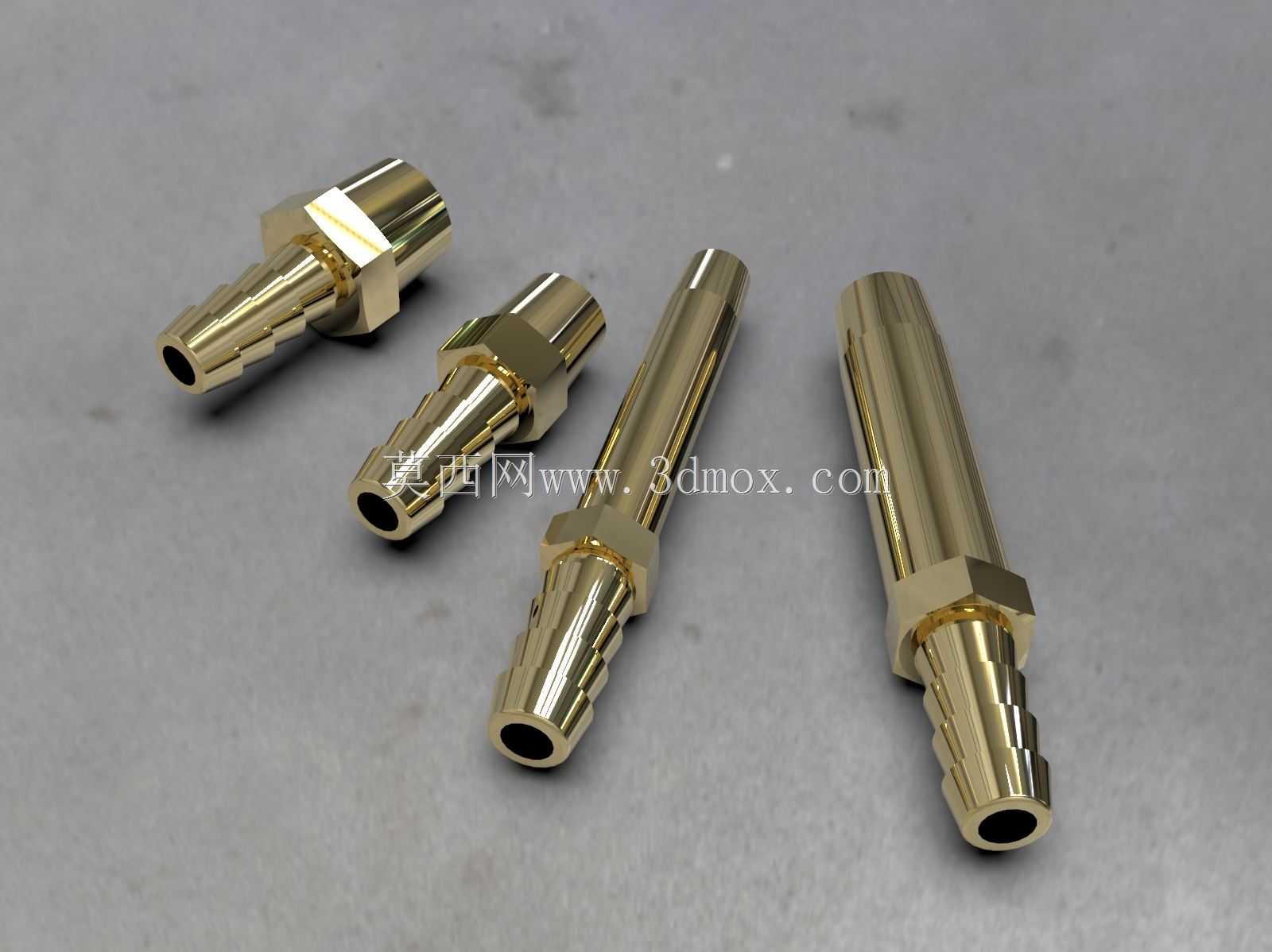

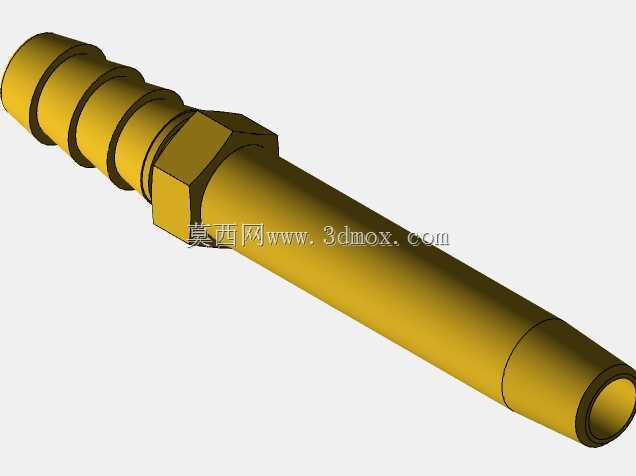

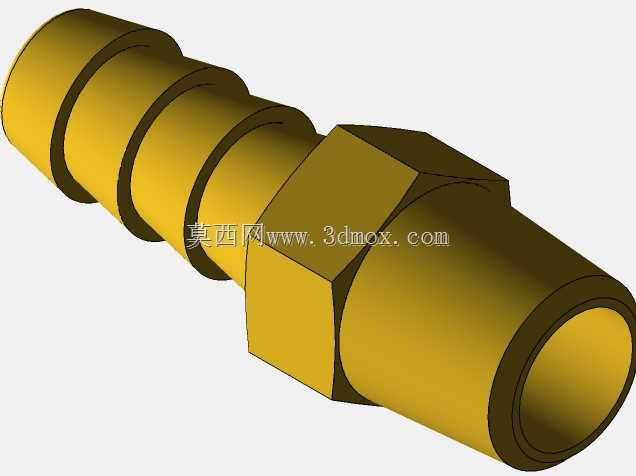

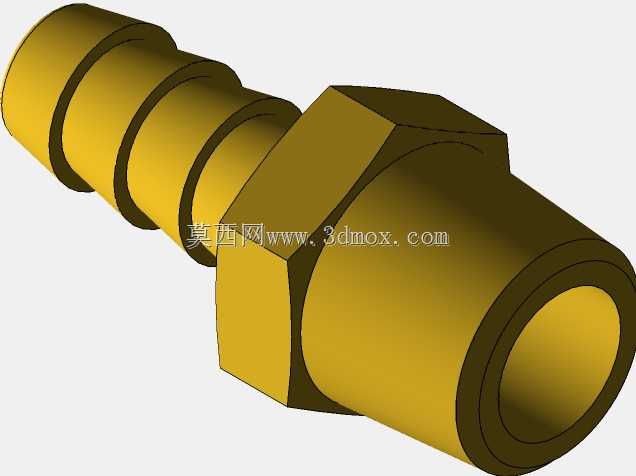

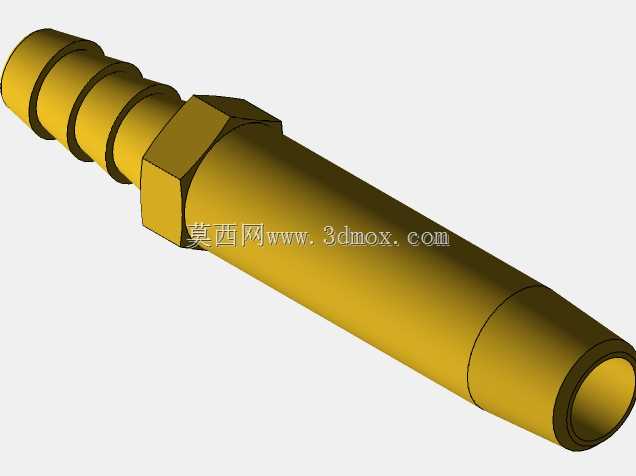

这套黄铜材质的水配接头，主要应用在吹塑、注塑模具的冷却循环水路系统中，是模具温控回路里不可或缺的连接部件，承担着模具冷却介质输送通路的快速对接、密封导通作用，直接影响模具成型过程中的温度调控效率，进而关联到塑胶制品的成型周期与成品外观质量。在实际生产场景中，这类接头需要频繁对接、拆卸，来完成模具上机前的水路连通、下机后的维护清理，因此设计上充分考虑了现场操作的便捷性与长期使用的可靠性。接头整体采用黄铜棒料精密加工而成，表面做了抛光镀饰处理，既保留了黄铜材质耐腐蚀、导热性适中的优势，也能降低水路内壁的流阻，减少冷却介质输送过程中的压力损耗。接头一端为外六角拧动结构，刚好适配标准扳手的夹持尺寸，安装时可以借助工具施加合适的扭矩，保证接头与模具本体的螺纹连接紧密，不会在高压冷却水循环过程中出现渗漏、松脱的问题；另一端为宝塔式竹节倒刺结构，多层递增的倒刺棱边可以牢牢卡住外接的输水软管，即使管路内存在一定的水压波动，也不会出现软管脱落、漏水的情况，无需额外加装喉箍就能实现可靠的管路固定，大幅减少现场安装的操作步骤。这套组件包含了四种不同长度规格的接头，覆盖了模具不同安装位置的空间边界需求：短款接头适合模具模板厚度较薄、安装空间局促的侧边水路位置，不会因为接头伸出过长干涉周边的模具结构或是机台的开合模动作；长款接头则适配模板厚度较大、或是水路接口位置内凹较深的场景，不需要额外加装延长转接头就能直接对接外部软管，减少了管路连接的节点数量，也就降低了潜在的渗漏风险。设计过程中，接头的内孔通径做了统一的流道匹配，不同长度规格的接头通径保持一致，避免因为通径变化造成冷却介质的流速突变，保证整个冷却回路的流量均匀稳定，让模具各个区域的冷却速率保持一致，避免塑胶制品因为冷却不均出现翘曲、缩痕、内应力集中等成型缺陷。接头的六角拧动段位置做了限位台阶设计，安装时台阶面贴合模具模板的安装面，既可以控制接头拧入模具螺纹孔的深度，避免拧入过深顶碰模具内部的冷却水路内壁，也能在台阶处加装密封垫片，进一步提升连接位置的密封性能，适配不同压力等级的冷却循环系统，不管是常规的常温冷却水输送，还是带有一定温度的模温机温控介质循环，都能稳定实现通路的密封连接。
