汽车轻量化轮毂轴承连接支架结构设计

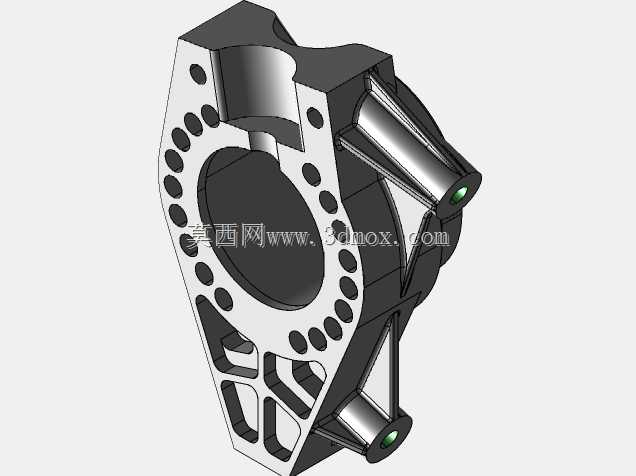

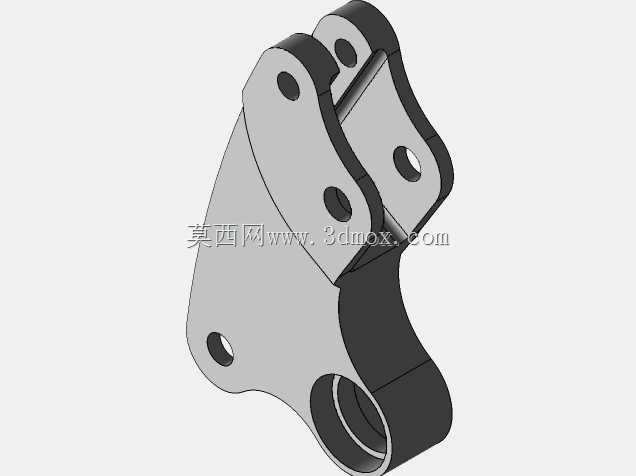

该结构件属于汽车底盘行走系统的核心承载连接部件，主要应用于乘用车辆的悬架与轮毂单元的衔接位置，承担车轮端载荷传递、转向动作传导以及制动系统安装定位的核心作用，是保障车辆行驶稳定性与转向精准度的关键零部件。在实际装车场景中，该部件一端对接轮毂轴承外圈的安装位，另一端通过上下两个同轴铰接孔连接悬架控制臂与转向拉杆，同时预留的安装凸台可固定制动卡钳支架与轮速传感器线束，将车轮跳动过程中产生的垂向、纵向与侧向载荷均匀传递至悬架系统，避免应力集中导致的结构失效。从功能特性来看，该部件采用一体化镂空拓扑优化设计，在保证结构刚性的前提下大幅削减了非承载区域的材料冗余，主体环形安装面周向均匀排布的螺栓孔可实现与轮毂轴承的多点位紧固，配合面经过高精度平面度设计，可保证轴承安装后的同轴度要求，降低高速行驶过程中的轮毂跳动量。两侧延伸的铰接支座采用内嵌衬套安装腔设计，可压入橡胶金属复合衬套，有效过滤路面传递的振动冲击，提升驾乘舒适性。设计过程中首先基于整车轴荷参数确定核心承载区域的材料厚度，通过有限元分析模拟极限工况下的应力分布，在应力水平较低的区域开设三角形与多边形镂空槽，既实现了零件减重，又通过筋条的交错排布提升了结构的抗扭刚度，避免轻量化设计带来的刚性损失。外形尺寸方面，主体环形安装位的内径适配主流家用车型的轮毂轴承外圈尺寸，两个铰接孔的中心距严格匹配对应车型悬架的硬点参数，安装边界充分考虑了周边制动盘、转向节以及防尘罩的布置空间，所有安装孔位的位置度公差控制在合理范围内，可直接适配对应车型的装配流程，无需额外修改周边部件结构。零件外侧的加强筋从环形主体延伸至铰接支座位置，形成连续的载荷传递路径，在车辆紧急制动、过弯侧倾等极限工况下，可将局部集中应力快速分散至整个构件，避免局部应力超过材料屈服强度导致的断裂风险，同时铰接孔端部的加厚设计可提升衬套压装后的保持力，防止长期使用过程中出现衬套松旷的问题。
