汽车GTI制动节连接支架结构设计

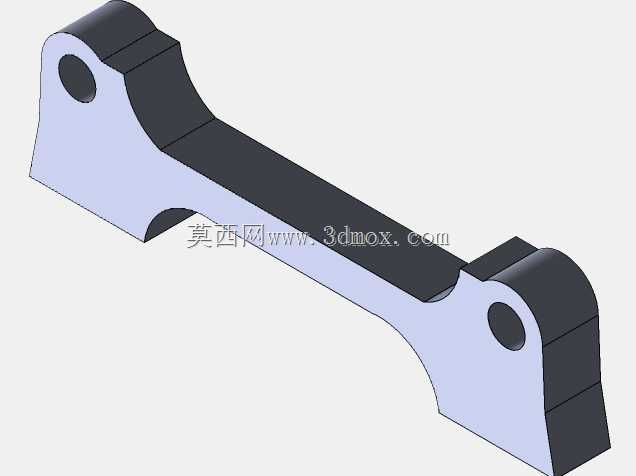

该构件属于汽车盘式制动系统的核心连接承载部件，主要应用于乘用车辆前轮制动单元的装配场景，承担刹车卡钳支架与主轴轮毂之间的刚性连接功能，是制动系统力传递路径上的关键受力构件，在车辆制动过程中需要承接刹车卡钳输出的制动力矩，将制动力平稳传递至轮毂总成，同时保障制动卡钳与刹车盘的相对位置精度，避免制动过程中出现卡钳偏摆、制动抖动等异常问题。从功能特性来看，该构件采用一体化刚性结构设计，两端设置同轴度匹配的铰接安装孔位，分别对应刹车支架安装点与主轴轮毂的连接位点，长条形的主体结构经过受力优化，中部做了适配周边部件的弧形避让设计，既能够避让轮毂转动过程中的运动干涉区域，也能在满足结构强度要求的前提下去除冗余材料，降低构件自身重量，适配车辆轻量化的设计需求。在设计思路层面，该构件首先围绕制动工况下的受力边界开展结构选型，针对车辆紧急制动时产生的径向冲击力、扭转力矩进行载荷校核，两端安装孔的孔径、孔位间距严格匹配对应车型主轴轮毂与刹车支架的安装接口尺寸，孔位周边做了局部加厚处理，提升安装位点的结构强度，避免长期交变载荷作用下出现孔位变形、开裂的失效问题；主体连接臂的截面采用变厚度设计，受力集中的区域保留足够的材料厚度保证刚性，非受力区域做圆弧过渡削减材料，同时所有棱边均做倒圆角处理，消除应力集中点，提升构件的疲劳使用寿命。从安装边界来看，该构件的整体轮廓长度适配轮毂与刹车支架的装配间距，两端安装孔的中心距严格遵循对应车型的装配公差要求，构件的整体厚度避开了刹车盘、转向拉杆等周边部件的运动包络范围，装配后不会与周边旋转、运动部件产生干涉，安装时仅需通过对应规格的连接销轴穿过两端孔位完成锁紧固定，即可实现刹车支架与主轴轮毂的刚性连接，装配流程简便，定位精度可靠，能够保障制动系统在全工况下的结构稳定性，为车辆制动性能的稳定发挥提供结构支撑。
