带排针直插式树莓派Pico开发板结构

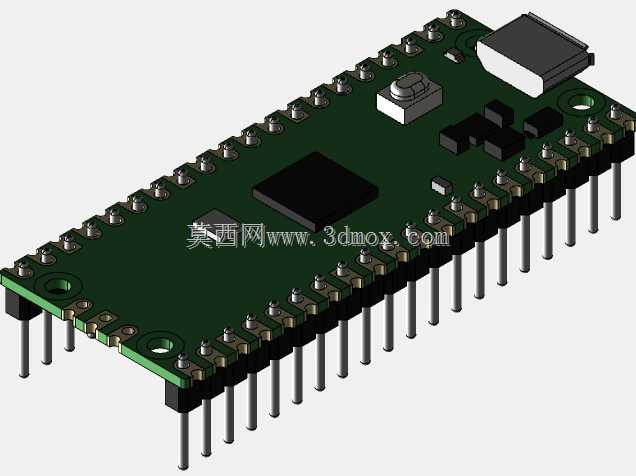

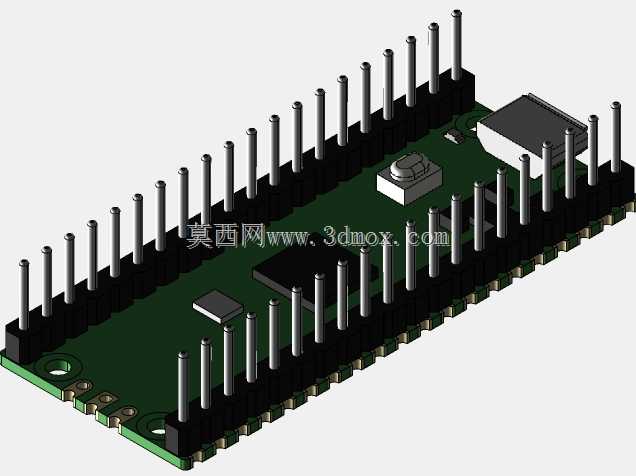

该三维结构还原的是直插排针版本的树莓派Pico微型开发板，这类开发板是嵌入式开发、智能硬件原型验证领域的核心载体，广泛应用于创客项目开发、小型智能设备控制、教学实验演示、工业简易传感节点搭建等场景，能够为各类小型电子项目提供核心运算与外设控制能力，可直接对接各类传感器、执行器完成数据采集、逻辑运算、指令输出的全流程控制。从功能特性来看，该版本开发板搭载了直插式排针，所有IO引脚、电源引脚、通信引脚均通过排针引出，无需额外焊接即可直接插接在面包板、洞洞板或者定制载板上，大幅降低了原型搭建的接线难度，相比无排针的贴片版本，更适合快速验证、频繁更换外接模块的开发场景，能够有效缩短项目调试周期。在设计思路上，该结构完整还原了开发板的硬件布局：板载核心主控芯片位于PCB板中心区域，避开了排针安装位与外围接口区域，减少引脚走线对核心芯片的信号干扰；板载的BOOT按键、复位按键布局在板边易操作的位置，方便开发过程中进行固件烧录与设备复位操作；MicroUSB接口布置在板端一侧，既兼顾了供电与数据通信的接线便利性，也避免了接线与排针外接模块产生空间干涉；PCB四角预留了固定安装孔，可通过铜柱将开发板固定在设备壳体或者安装支架上，提升设备组装后的结构稳定性。从外形尺寸与安装边界来看，该开发板采用窄长型的PCB外形，排针沿PCB两侧长边对称布置，单排排针引脚间距符合标准2.54mm排针间距规范，能够完美适配通用面包板的插孔间距，两侧排针之间的间距预留了足够的面包板中间走线空间，不会出现插接后遮挡面包板走线槽的问题；排针引脚长度控制在合理范围，既保证插接后的连接可靠性，也避免引脚过长导致的安装空间浪费或者意外短路风险；板上所有元器件的高度均做了适配，最高的USB接口与排针高度差控制在合理区间，不会在叠层安装时产生结构干涉，无论是单层插接使用还是搭配扩展板叠层使用，都能满足空间安装要求。整体结构精准还原了实物的各个细节，包括PCB板的厚度、排针的金属引脚与塑料基座结构、板载按键的凸起高度、接口的内部结构，能够用于设备结构设计时的安装位校核、外壳定制时的空间适配验证，也可用于教学演示中的硬件结构展示，帮助开发者直观了解开发板的硬件布局与安装尺寸，提前规避结构设计中的干涉问题，提升硬件项目的开发效率。
