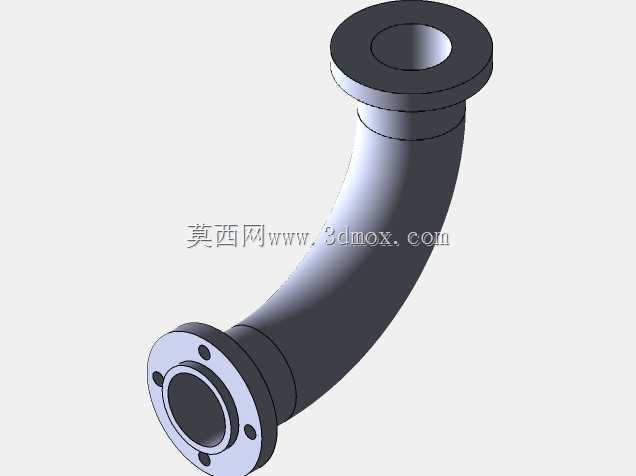

带法兰连接结构的肘形弯管构件

这款肘形弯管构件是流体输送管路系统中的核心转向连接件，主要应用在工业给排水、化工介质输送、暖通循环管路、气动液压动力传输等场景中，承担管路90度转向衔接的核心作用，能够在有限安装空间内完成管路走向的调整，避免管路硬弯折带来的通径缩减、流阻陡增、应力集中开裂等问题。在实际工况中，这类弯管常布置在设备接口与主管路的衔接位置，比如泵组进出口的转向段、换热设备的介质进出端、车间工艺管线的转角处，适配输送清水、弱腐蚀性化工流体、压缩空气、低压蒸汽等多种介质，可在常温常压及中低压工况下长期稳定运行。从功能特性来看，构件两端采用标准法兰连接结构，法兰端面均匀分布螺栓安装孔，安装时可通过螺栓锁紧配合密封垫片实现端面静密封，相比焊接式弯头，法兰连接的形式无需现场动火焊接，安装拆卸便捷，后期管路检修、部件更换的作业效率更高，同时连接强度可靠，能承受管路运行中的轴向拉力与径向振动，避免接口渗漏问题。弯管主体采用平滑圆弧过渡的肘形结构，弯曲段曲率经过优化设计，内壁光滑无突变台阶，流体经过转向段时的流阻更小，不会出现介质滞留、局部涡流冲刷管壁的问题，能有效降低管路运行的动力损耗，也减少了含颗粒介质输送时的管壁磨损情况。在设计思路上，这款构件优先兼顾了安装适配性与流通性能，两端法兰的安装孔位、端面尺寸匹配通用管路法兰标准，可直接与同规格的法兰管道、设备法兰口对接，无需额外加工转接件；弯管的弯曲半径经过合理取值，既避免了弯曲半径过小导致的通径变形、流体阻力过大问题，也不会因弯曲半径过大占用过多安装空间，适配多数紧凑布置的管路安装场景。从安装边界来看，弯管两端法兰的端面为安装基准面，安装时需保证两端法兰的对接面平行度偏差在允许范围内，螺栓需对角均匀锁紧，避免局部应力过大导致法兰变形渗漏；弯管弯曲段的外轮廓为安装避让边界，布置周边管路、设备结构时需预留足够的安装操作空间，保证螺栓拆装工具的操作余量，同时弯管安装位置需避开长期受外力撞击、重载挤压的区域，必要时可在弯管中段加装支撑构件，降低法兰接口处的承重负荷，延长构件的整体使用寿命。
