多层叠置式径向轴向复合承载圆锥滚子轴承

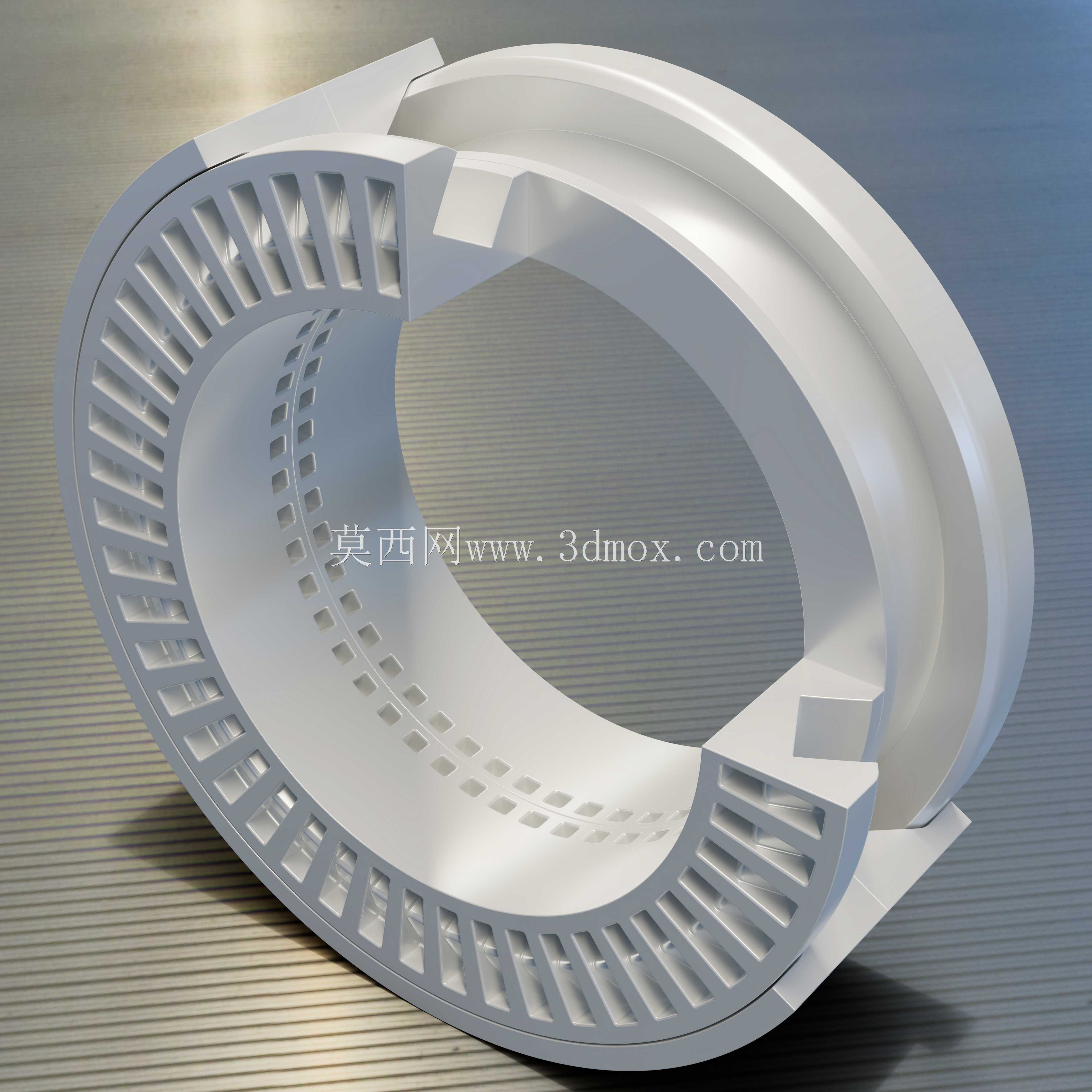

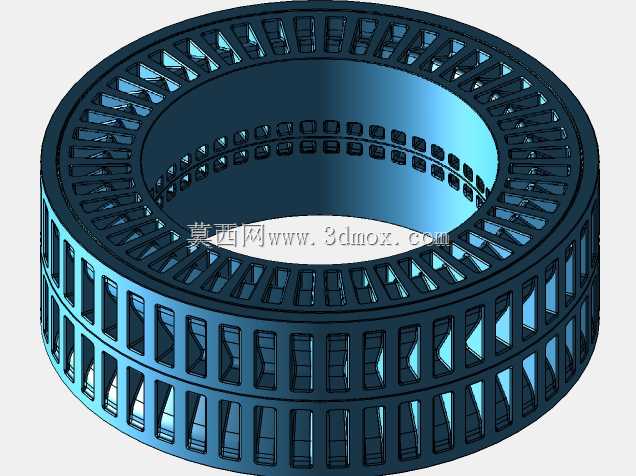

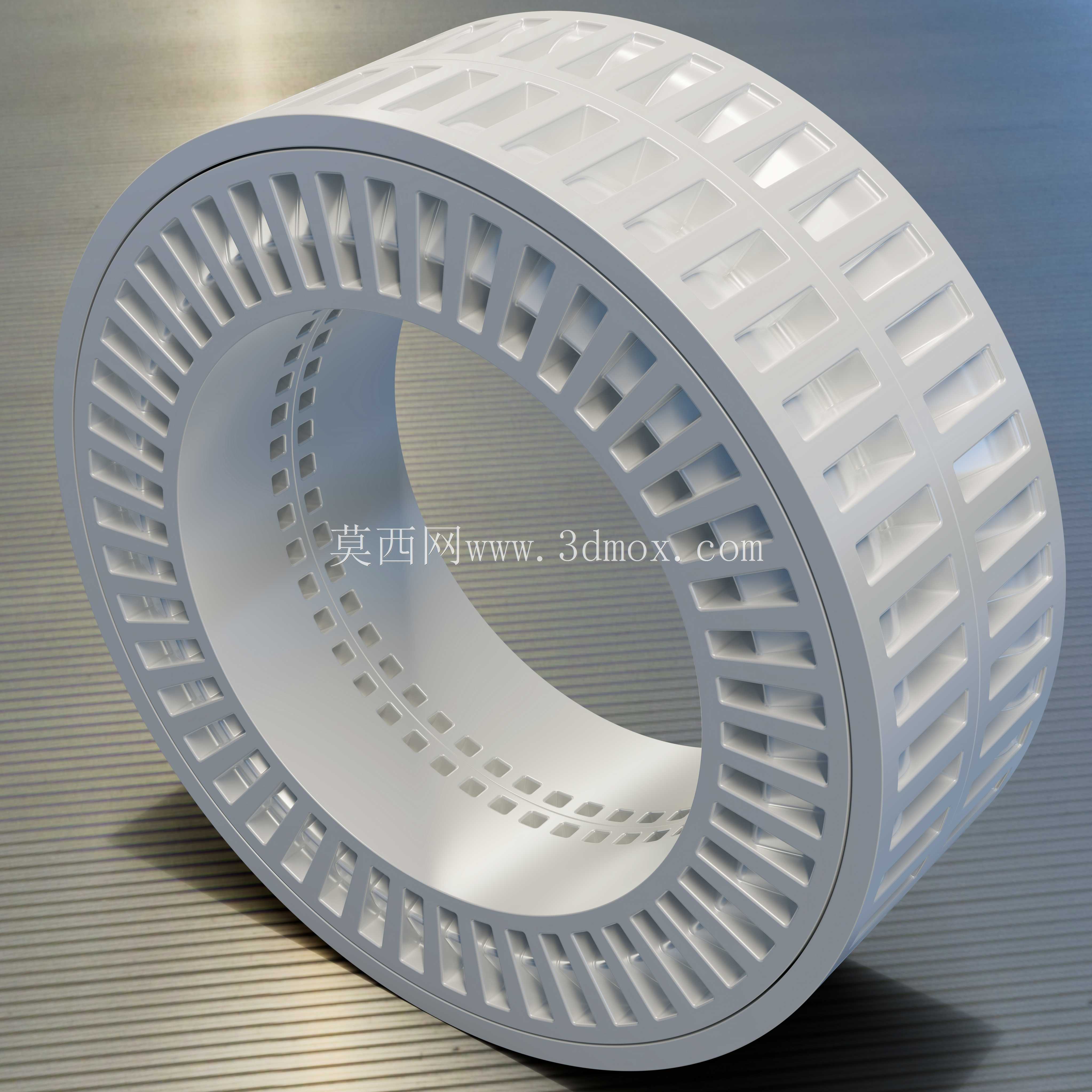

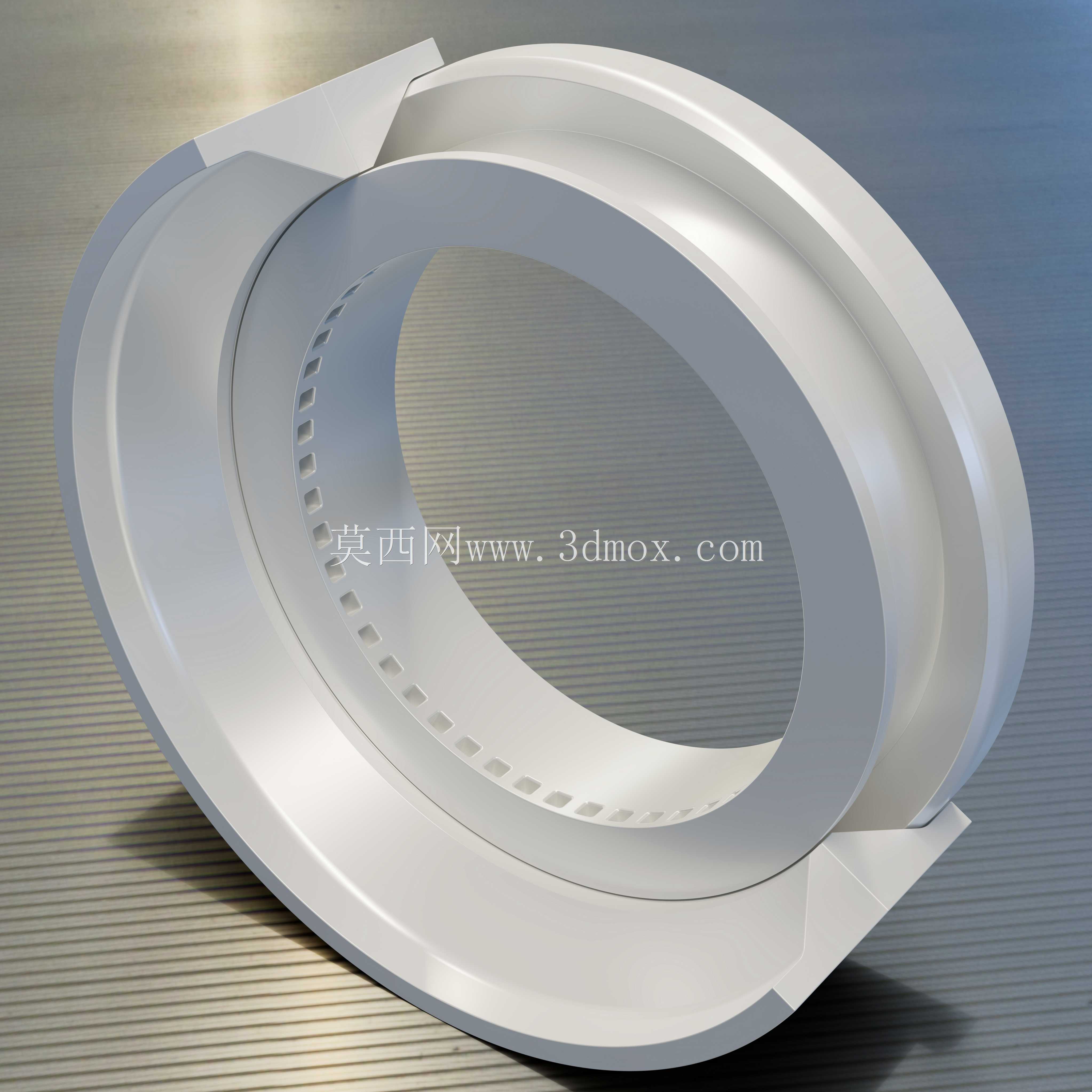

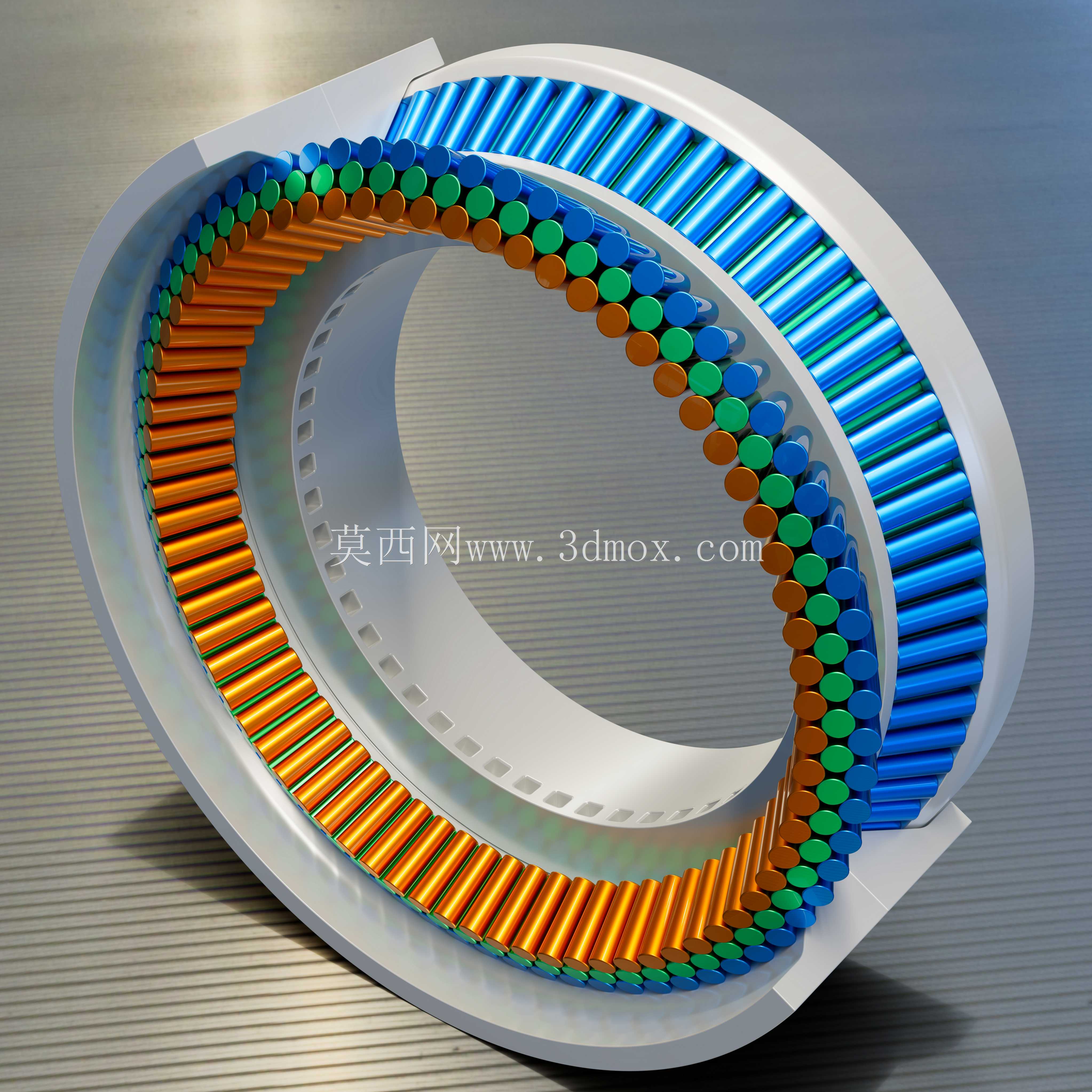

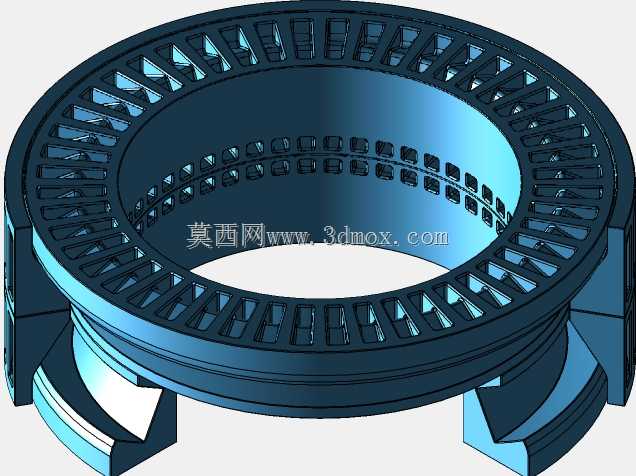

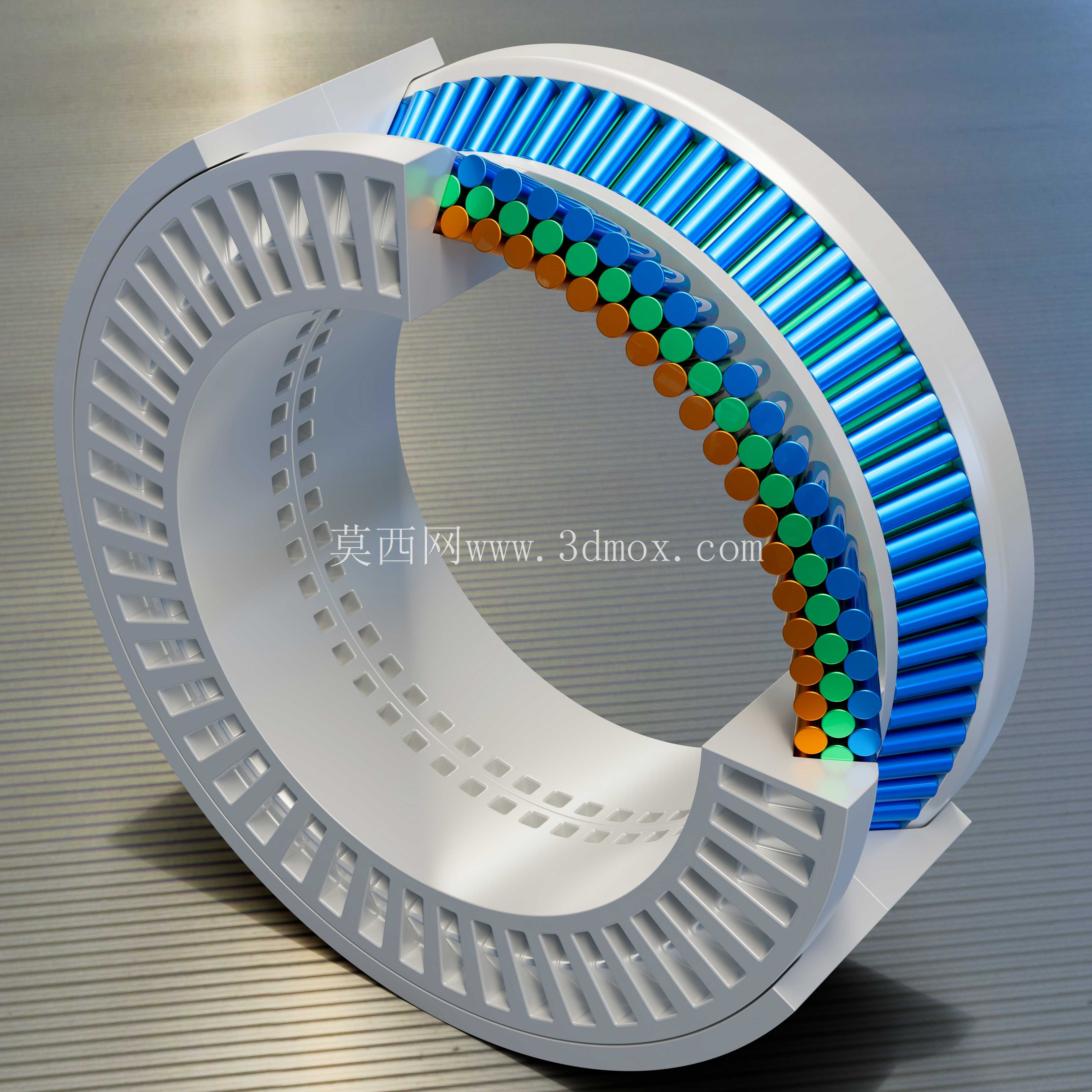

这款叠层滚动体圆锥滚子轴承，主要面向重载复合载荷工况的传动支承场景，常见于重型工程机械的回转机构、大型风电装备主轴支承、矿山采掘设备的重载传动节点、冶金轧机的工作辊支承部位，这类场景往往同时存在大数值径向载荷与双向轴向载荷，常规单列或双列圆锥滚子轴承在长期运行中容易出现滚动体载荷分布不均、局部接触应力过大导致的早期点蚀、保持架磨损过快等问题。该轴承采用全新设计的多层保持架结构，将滚动体设置为多排叠置排布形式，滚动体中间层的圆锥滚子设置为30度接触角，可同时承载径向与轴向的复合载荷，对径向载荷具备一定的弹性偏差补偿能力，能够有效抵消因制造公差导致的滚柱尺寸差、安装座孔半径微小差异带来的载荷分配不均问题，避免局部滚动体过载失效。在结构设计上，该轴承优化了滚动体之间的接触形式，传统全配套圆锥滚子轴承中相邻滚子直接接触易产生滑动摩擦摩损，而这款轴承通过分层保持架的分隔设计，既保证了滚动体的排布密度以提升整体承载能力，又避免了滚动体之间的直接滑动摩擦，同时降低了滚动体与保持架之间的滑动接触摩擦，有效提升轴承的运行寿命与极限转速。从安装边界来看，该轴承的外形适配常规同规格圆锥滚子轴承的安装尺寸范围，外圈与内圈的配合面精度符合通用轴承安装公差要求，安装时无需对原有设备的轴承座、轴颈进行大规模改造即可直接替换升级，保持架采用镂空轻量化结构设计，在保证结构强度的前提下降低了轴承自身的转动惯量，减少高速运转时的离心力影响，滚动体采用分层错位排布，让载荷在多排滚动体之间实现更均匀的传递，即使在存在一定安装偏心或者轴系挠曲变形的工况下，也能通过多层滚动体的自适应调整保证接触应力分布均匀，避免局部应力集中造成的滚道压痕、滚子碎裂等失效形式，适合在重载、冲击载荷频繁、安装对中精度难以完全保证的复杂工业场景中使用，能够有效提升设备传动系统的运行可靠性，降低轴承更换维护的频率。
