SHF8线性导轨配套支撑固定座结构

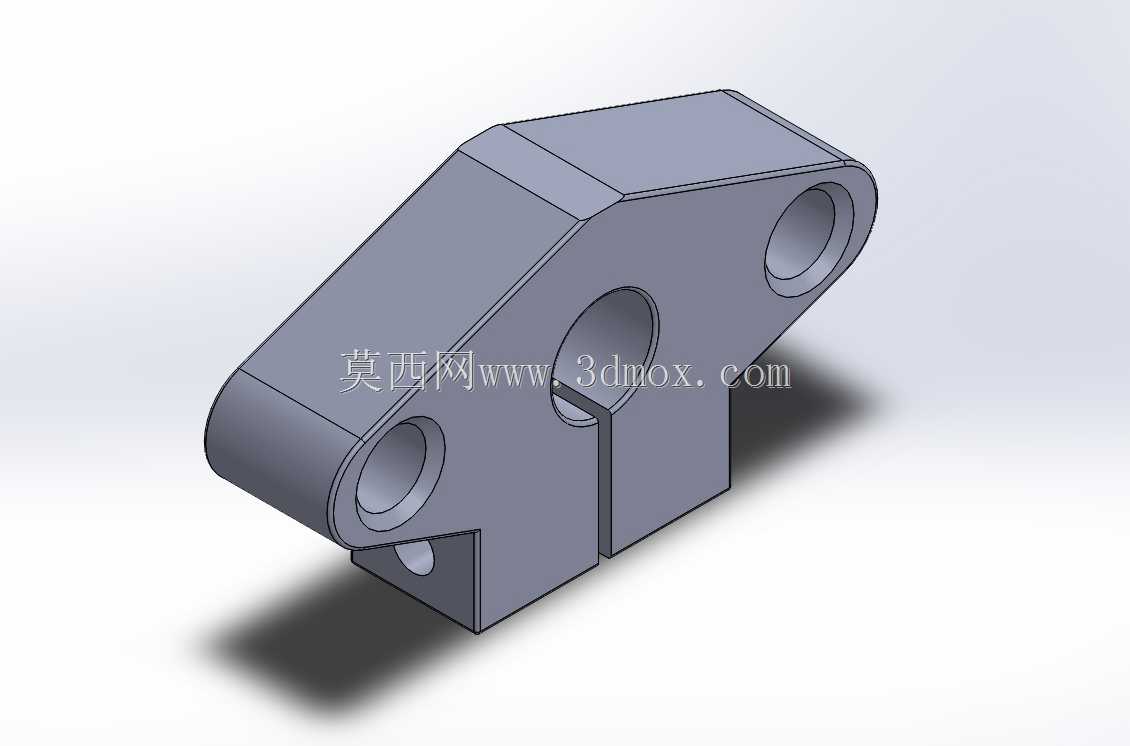

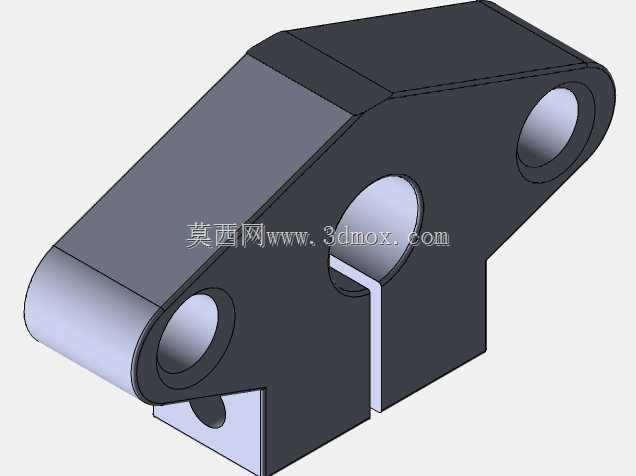

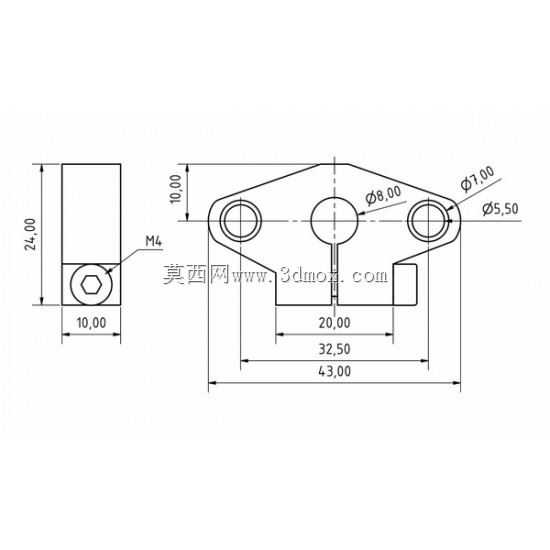

该支撑固定座主要应用于轻载直线传动场景中，为直径8毫米规格的线性导向轴提供端部支撑与侧向限位，常见于小型自动化送料机构、桌面级检测设备滑台、3D打印运动模组、小型包装设备的直线导向单元中，承担固定导向轴位置、抵消滑台运动产生的径向载荷、避免导向轴运行中出现挠曲变形的核心作用，是小型直线运动系统中保障导向精度的基础配套零件。从功能特性来看，该零件采用一体式块状结构设计，主体设置三个同轴度要求较高的安装孔位，其中两个大直径通孔用于穿装线性导向轴，孔位内壁预留了足够的配合公差，既可以保证导向轴穿装后不会出现径向窜动，也能避免过盈配合导致的装配应力；侧面开设的窄缝锁紧结构，可在导向轴穿入到位后通过锁紧螺钉收窄缝宽，抱紧导向轴外壁实现无间隙固定，相比传统顶丝固定方式，不会对导向轴表面造成点压损伤，长期运行也不会出现轴位偏移的问题；底部突出的定位凸台可嵌入安装基板的定位槽内，快速完成装配定位，降低现场安装的调校难度。设计思路上，该零件充分考虑了小型线性模组的紧凑安装需求，整体采用斜切式外形轮廓，在保证安装孔位周边结构强度的前提下，尽可能削减非受力区域的材料体积，既降低了零件自身重量，也避免了与滑台运动部件产生运行干涉；所有棱边均做了倒角处理，既可以去除加工毛刺避免装配时划伤操作人员，也能在安装时起到导向作用，方便紧固件顺利对位。外形尺寸与安装边界方面，该零件整体轮廓适配8毫米线性导轨的安装间距，底部安装面的孔位间距符合小型线性模组的通用安装标准，安装后突出安装面的高度控制在较低范围，不会额外占用滑台的垂直运动空间；零件的侧向突出结构完全避开了滑台的运动行程范围，滑台在全行程往复运动时不会与支撑座发生碰撞，可适配行程在100至300毫米区间的小型轻载直线滑台使用，能够满足大部分桌面级自动化设备的直线导向支撑需求。
