霍尔式穿线电流感应开关结构设计

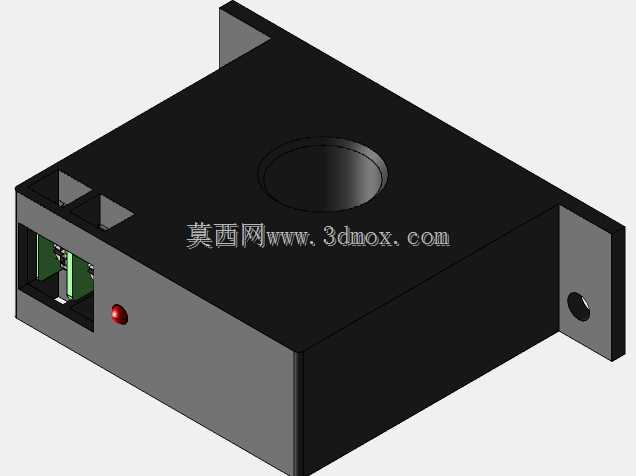

这款穿线式电流感应开关主要面向工业电气控制、设备状态监测、自动化产线运维等场景设计，可在不破坏原有主回路接线的前提下，实时检测回路中交流或直流电流的通断状态，当回路电流达到预设动作阈值时，开关内部输出节点自动切换通断状态，无需额外外接信号调理模块，就能直接对接PLC、继电器、报警指示灯等后端控制设备，大幅简化电流检测回路的布线复杂度。在实际工业应用中，这类开关常被用于电机过载预警、加热回路断线检测、设备运行状态反馈、照明回路故障监测等场景，相比传统分流器式电流检测方案，它不需要串入主回路，不会带来额外的线路压降，也能避免主回路强电对后端控制回路的干扰，电气隔离性能更优异。从功能特性来看，这款开关采用穿心式结构设计，顶部预留的圆形穿线孔可直接穿过被测主回路线缆，无需截断导线，安装过程不会影响原有设备的正常供电，适配多线径的动力线缆安装需求；侧面集成的标准接口可直接对接控制回路接线端子，面板上设置的状态指示灯可直观反馈当前开关的动作状态，现场运维人员无需借助万用表等测量工具，就能快速判断电流检测回路的工作状态，大幅降低现场调试与故障排查的难度。在设计思路上，这款产品采用方型壳体搭配两侧延伸安装耳的结构，安装耳上预留的固定孔可直接通过螺丝将开关固定在电气柜内的DIN导轨旁或设备安装板上，壳体采用阻燃工程塑料材质，兼顾绝缘性能与结构强度，可适配工业现场多粉尘、轻度油污的使用环境；内部霍尔感应元件居中布置在穿线孔正下方，可最大化感知穿线线缆周围的磁场变化，保证电流检测的精度与动作一致性，内部电路板做了灌封处理，可提升产品的抗震动、防潮性能，适配工业现场复杂的工况环境。从安装边界来看，这款开关整体为方正盒体结构，两侧安装耳向外延伸，安装时仅需预留对应长宽的安装平面即可，穿线孔居中布置，穿线时无需额外预留侧面操作空间，接线接口位于壳体侧方，接线后线缆可沿柜内布线槽规整排布，不会与周边其他电气元件产生干涉，整体结构紧凑，可适配紧凑布局的小型电气柜安装需求，在有限的柜内空间中也能完成便捷安装。
