大容量磷酸锂电池组固定支架结构设计

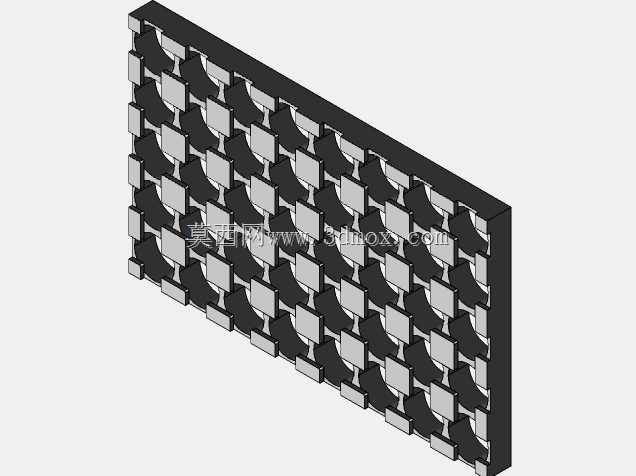

这款32700磷酸锂电池架，主要面向储能电站模组搭建、低速电动车动力电池组装配、户外后备电源集成、家用光伏储能系统组装等应用场景，是大圆柱磷酸铁锂电池成组过程中不可或缺的固定结构件，承担电芯定位、组间绝缘、结构支撑的核心作用，解决多颗圆柱电芯排布时易移位、极耳接触短路、组块结构松散的实际问题。从实际用途来看，该支架可同时固定数十颗32700规格圆柱磷酸铁锂电芯，将电芯按照规整的矩阵式排布约束在预设位置，避免电芯在使用过程中因震动、外力冲击出现错位偏移，同时相邻电芯卡位之间预留均匀间隙，为电芯工作时的热量散发留出流通通道，降低电芯组局部过热的风险，支架的绝缘材质属性也可避免电芯外壳之间直接接触造成的短路隐患，提升电池组整体运行的安全性与稳定性。在功能特性设计上，这款支架采用矩阵式镂空卡位结构，每个卡位的内径与32700电芯的外径做了适配公差设计，电芯可直接压入卡位完成初步固定，无需额外点胶即可实现牢靠的预定位，方便后续的极耳焊接、汇流排安装工序；支架整体为平板式拼接结构，侧边预留拼接卡槽，可根据电池组的容量需求，横向或纵向拼接多块支架，扩展适配不同串数、不同容量的电池组搭建需求，无需重新开模制作不同规格的支架，大幅降低多规格电池组的生产配套成本。设计思路上，这款支架优先考虑成组效率与使用可靠性，摒弃了传统零散电芯固定需要大量绑带、隔片的繁琐方案，采用一体化注塑成型的矩阵卡位结构，一次即可完成整排电芯的定位，大幅提升电池组的装配效率；结构上做了等间距排布设计，每颗电芯之间的间隙保持一致，保证电池组内每颗电芯的散热条件均匀，避免局部电芯散热差导致的整组性能衰减；同时支架边缘做了加厚边框设计，提升整体结构强度，在电池组受到外力挤压、震动时，边框可承担大部分外力，避免内部电芯受挤压变形损坏。在外形尺寸与安装边界上，这款支架为矩形平板结构，整体厚度适配32700电芯的固定卡位深度，既保证电芯卡入后不会出现轴向窜动，又不会过度遮挡电芯侧面影响散热；支架的整体长宽尺寸按照矩阵排布的电芯数量做了紧凑化设计，在保证结构强度的前提下尽可能压缩冗余空间，提升电池组的空间利用率；安装时可通过支架边角预留的固定孔位，使用螺丝将支架与电池组外壳、端板进行锁紧固定，也可通过侧边的拼接卡扣与同规格支架完成拼接组合，适配不同安装空间内的电池组搭建需求，无需额外定制转接结构即可完成装配。
