80W功率CO2激光加工设备铝型材机架结构

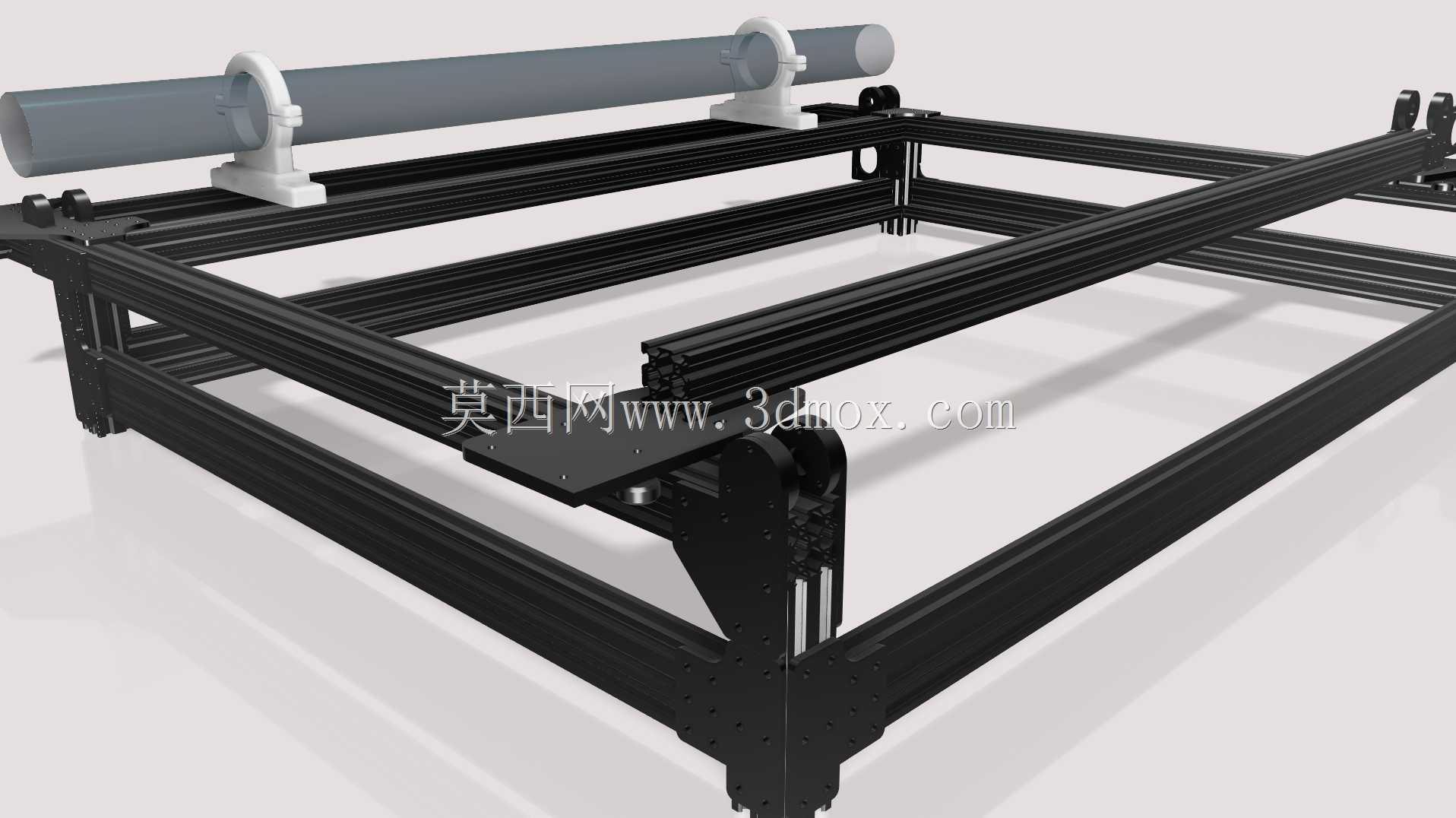

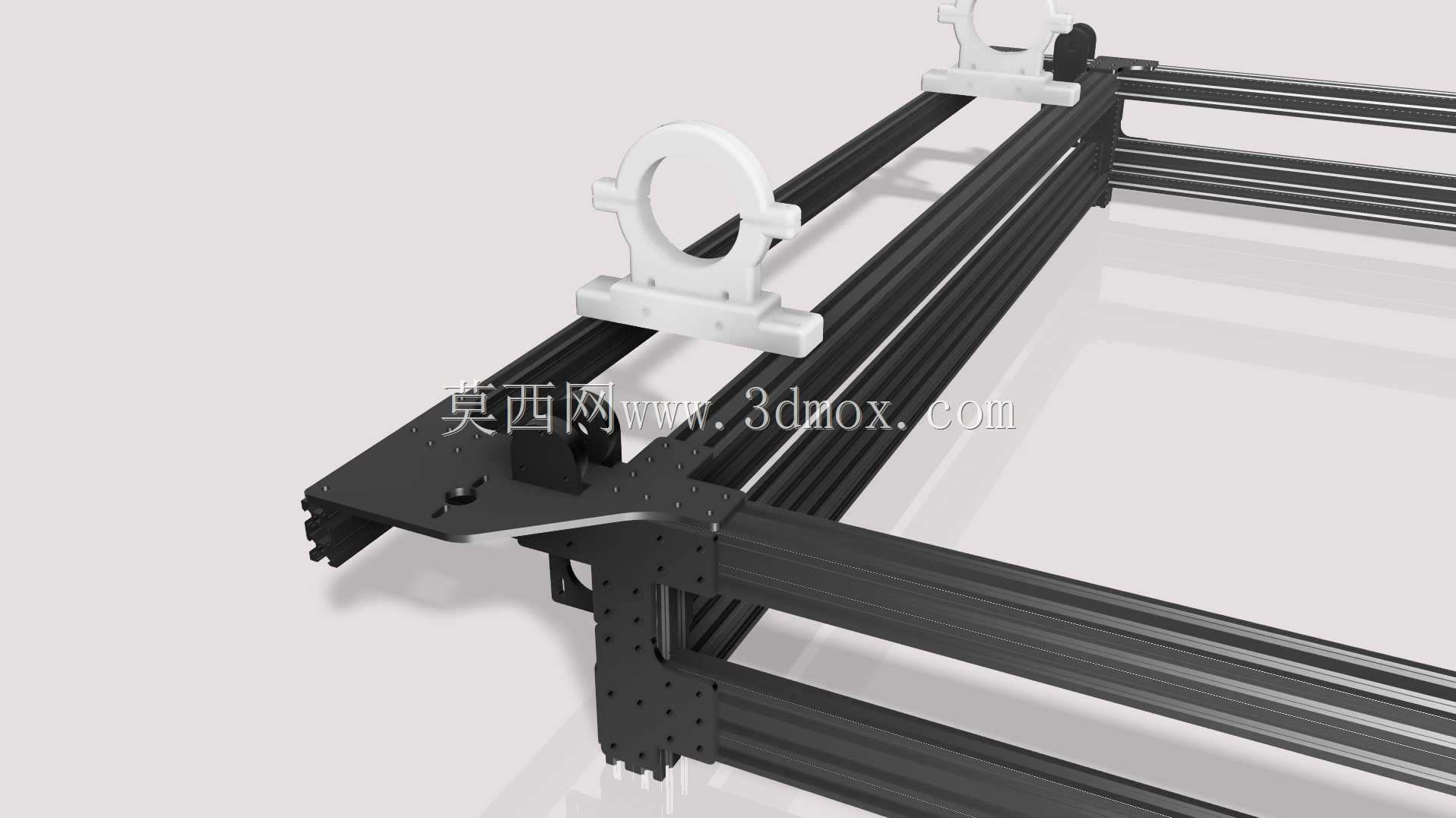

该结构为中小功率CO2激光加工设备的核心承载机架，主要面向非金属材料的裁切、打标、雕刻加工场景，可适配广告标识制作、工艺礼品加工、皮革布料裁切、亚克力制品生产等多个领域的加工需求，作为整套激光加工设备的安装基体，承担着固定激光发生组件、导向传动部件、加工台面以及配套电气元件的核心作用，是保障激光加工精度与设备运行稳定性的基础结构。整套机架采用工业铝型材拼接搭建的设计思路，摒弃了传统焊接机架的厚重结构，依托铝型材自身的高精度槽位与标准化连接配件实现快速组装，既能够保证整体结构的装配精度，也便于后期根据加工幅面需求进行尺寸调整与组件拓展，同时铝型材表面的阳极氧化层具备优秀的抗锈蚀、抗磨损能力，可适配车间多尘、存在少量加工挥发物的工作环境，长期使用也不会出现结构变形、表层脱落的问题。在功能特性设计上，机架预留了激光管安装座的固定位置，图中白色的环形安装座可适配80W规格的CO2玻璃激光管，安装位的高度与横向位置经过精准调校，能够保证激光光路与下方传动导轨的平行度，减少光路校准的工作量；机架的纵向与横向梁体预留了直线导轨、同步带传动组件的安装槽位，可直接搭载运动模组实现激光头的XY向移动，型材槽位的通用规格可适配市面上多数标准规格的传动配件，无需额外进行打孔焊接加工。在外形尺寸与安装边界上，该机架对应1060规格的加工幅面，即可实现1000mm×600mm范围的有效加工区域，整体外轮廓尺寸在满足加工幅面要求的前提下尽可能压缩冗余空间，机架底部预留了调平地脚的安装位置，可根据放置地面的平整度进行高度调节，保证整体机架的水平度，避免因机架倾斜导致的加工精度偏差；机架侧边预留了电气元件、气路组件的安装空间，可将电源、控制板、气泵辅助组件合理排布在型材框架的空余位置，无需额外拓展安装支架，让整套设备的结构更加紧凑。在结构强度设计上，通过多根铝型材的交叉拼接形成稳定的框架结构，在运动组件的承载梁位置采用了加厚规格的铝型材，能够承受运动模组高速移动带来的冲击与振动，避免长期运行出现梁体下弯、结构松动的问题，保证激光加工过程中光路的稳定性，提升成品加工的精度与一致性。
