双铰接连杆联动锁止机构结构设计

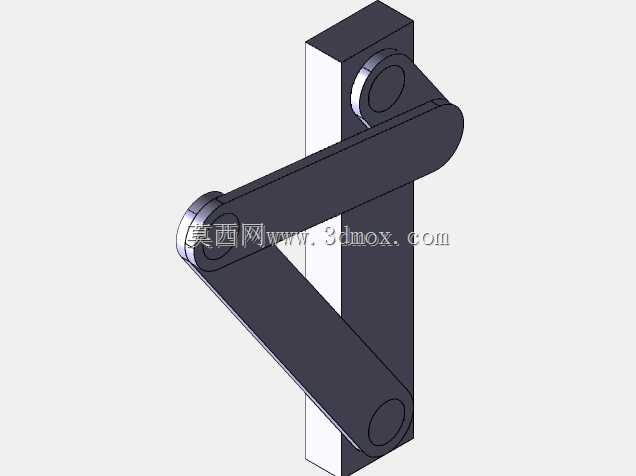

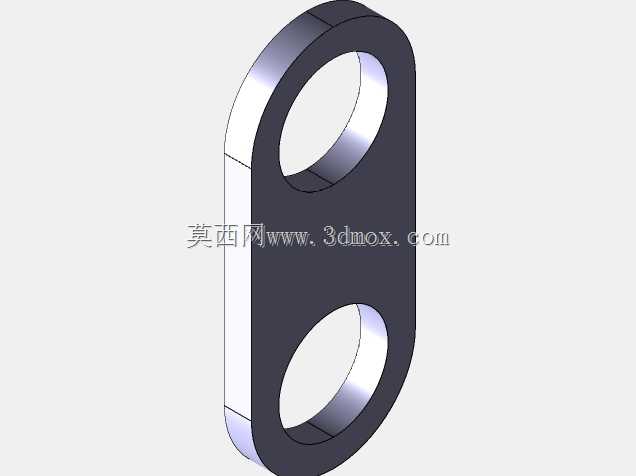

该双铰接连杆联动结构，多应用于工业设备舱门启闭、小型工装夹具锁止、自动化生产线工位挡停机构等场景，可实现固定基座与活动部件之间的可控角度摆动与位置锁止，替代传统的螺栓紧固、插销定位等操作方式，大幅降低人工操作的动作幅度与耗时，在需要频繁启闭、快速定位的工位上，能够有效提升作业流转效率，减少重复操作带来的零件磨损问题。从功能特性来看，该结构采用三段式铰接布局，固定基座为立式矩形安装基体，上下两端预留同轴铰接安装位，两根长度不等的传动连杆通过圆柱铰接副依次连接，形成可绕固定铰点做平面摆动的连杆组，活动端可在设定的角度范围内完成往复摆动，当摆动至极限位置时，连杆与基座形成稳定的三角支撑结构，无需额外锁止件即可承受一定的侧向载荷，避免活动部件出现意外移位。设计过程中，优先考虑了铰接副的同轴度公差要求，所有铰接孔的中心距严格按照平面连杆机构的运动轨迹计算值设定，避免运动过程中出现卡滞、别劲的问题；连杆主体采用等截面矩形结构，在保证抗弯强度的前提下尽可能降低整体重量，减少摆动过程中的惯性冲击；铰接位置预留了标准销轴的安装空间，可适配常规的圆柱销、带油嘴铰接销等标准件，方便后期维护时的零件更换。在外形尺寸与安装边界方面，固定基座的安装面为平整矩形平面，可直接通过螺栓固定在设备框架、工装台架的竖直安装面上，安装时仅需保证基座上下铰接孔的轴线与水平面平行，即可确保连杆组的运动平面保持竖直，不会出现偏磨问题；整个机构完全收拢时，连杆组贴合在基座侧面，突出安装面的尺寸较小，不会占用过多的设备周边空间，完全展开时的摆动角度可覆盖常规舱门、挡停件的活动行程需求，适配多数中小型工业设备的安装空间要求。同时该结构的运动部件无复杂曲面，加工难度低，常规的铣削、钻孔工艺即可完成所有零件的加工，制造成本可控，适合在各类通用工业设备上推广使用。
