90度刚性弯管成型工装结构

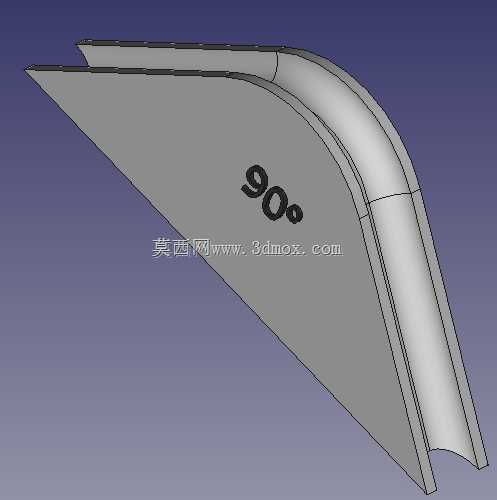

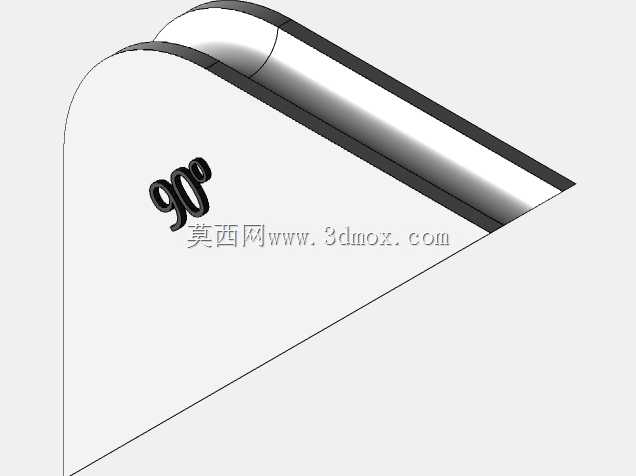

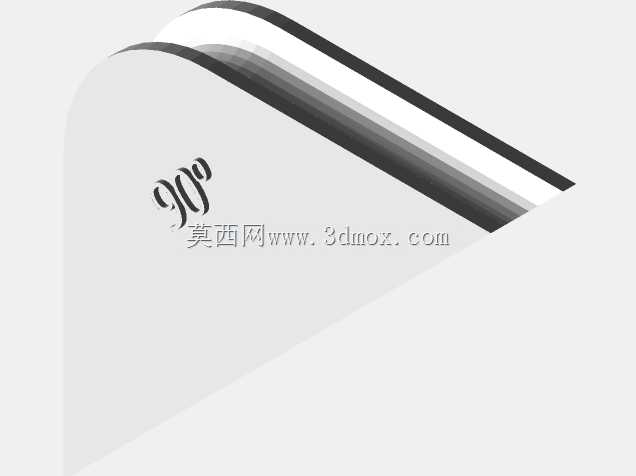

在工业管路布设、流体输送系统搭建、金属结构预制的现场作业与工厂预制环节中，不同角度的刚性弯管是改变管路走向、适配安装空间的核心基础构件，而90度直角转向是管路布局中最常见的转向需求，广泛应用于建筑给排水、工业液压管路、气动控制系统、暖通空调管网、工艺物料输送等多个场景，这类弯管的成型精度直接决定了管路对接的同轴度、密封可靠性以及管路系统的流体阻力表现。这款90度刚性弯管成型工装，核心用途是为金属刚性管材提供精准的90度弯曲成型约束，避免管材在冷弯或热弯过程中出现管壁瘪陷、弯折处曲率不均、角度偏差超差、端口错位等常见加工缺陷，保障弯制完成的管件能够直接与标准直管、接头、阀门等部件完成无缝对接，减少现场修配的工作量。从功能特性来看，该工装的成型型腔完全匹配目标管材的外径轮廓，弯曲段采用恒定曲率的圆弧过渡设计，弯曲角度严格控制为90度，两端预留足够的直管段夹持定位长度，能够在弯制过程中为管材外壁提供均匀的支撑力，抵消管材弯曲时内侧受压起皱、外侧受拉减薄的应力变形，保证弯管各个截面的圆度符合管路安装的公差要求。设计思路上，这款工装优先考虑了刚性管材弯曲的形变规律，将弯曲成型面做了顺滑的流线型处理，没有尖锐的棱角或突变的曲面，避免弯制过程中在管材表面留下压痕或划伤；同时工装的分体式结构设计（从模型的分型线可以看出）也方便弯制成型后的工件快速脱模取件，不会出现工件卡在型腔内的情况，适配批量弯管作业的连续操作需求。从安装边界来看，该工装的平直段长度与弯曲半径形成固定的比例关系，既能够满足常规壁厚金属管材的最小弯曲半径要求，避免弯曲半径过小导致的管材开裂，也不会因为弯曲半径过大造成安装空间的浪费，工装整体的外轮廓规整，没有突出的异形结构，可以直接固定在通用弯管设备的工作平台上，不需要额外定制复杂的连接底座，适配多数常规规格的手动、液压弯管设备的安装接口，能够直接替换原有不同角度的弯管模具，快速切换90度弯管的加工作业。在实际使用中，这款工装弯制出的90度刚性弯管，两端直管段的同轴度、角度偏差都能控制在管路安装的允许公差范围内，不需要二次校正就可以直接用于管路装配，能够有效提升管路预制的加工效率，降低弯管废品率，尤其适合中小批量的定制化管路加工场景，既可以用于工业金属管路的预制加工，也能够适配装修、设备维修等场景的现场弯管作业需求，保障管路转向处的结构强度与流通性能。
