电梯升降动力承载机架结构设计

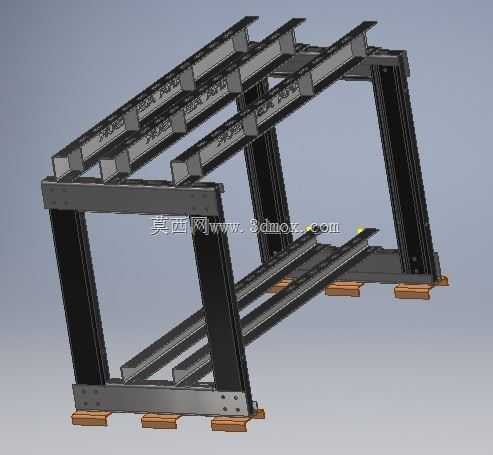

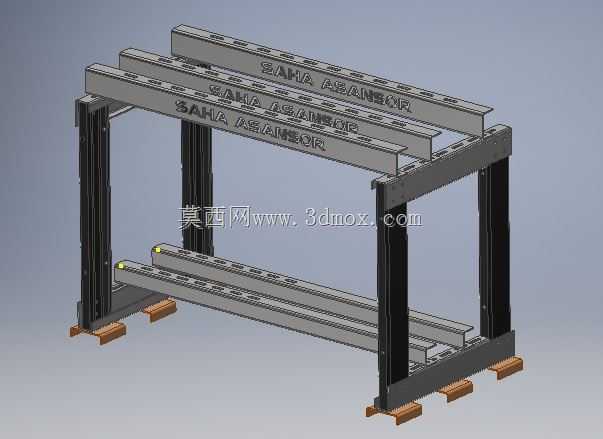

该结构为电梯升降系统的核心动力承载机架，主要应用于垂直升降类电梯的井道上部安装区域，承担电梯升降动力单元的固定、载荷传递以及运行导向的基础支撑作用，是电梯曳引系统与井道结构之间的核心连接载体，适配常规曳引式电梯的动力组件安装需求，可在住宅、商用楼宇的电梯井道内完成装配，为电梯轿厢的升降运行提供稳定的结构基础。从实际用途来看，该机架一方面用于固定电梯的升降动力输出组件，将动力单元运行时产生的动载荷、静载荷均匀传递到井道的承重结构上，避免动力组件运行时出现偏移、振动超标等问题；另一方面为动力组件的线缆排布、部件检修预留了足够的操作空间，同时框架上的标准化安装孔位可适配不同规格的曳引主机、限速器等配套部件，降低现场安装的适配难度。在功能特性上，该机架采用双侧立柱加多层横梁的框架式结构，主体选用高强度型钢作为加工原材料，所有连接位置均采用螺栓加焊接的复合连接工艺，既保证了整体结构的抗扭、抗弯强度，也方便部件的运输与现场拼装；底部设置的可调式支撑脚座，可在安装时根据井道顶部的实际平整度进行高度微调，保证机架整体的水平度误差控制在安装允许范围内，避免动力单元运行时因安装倾斜产生额外的偏磨损耗；横梁上预设的多组等距安装孔，可根据动力单元的实际尺寸灵活调整安装位置，适配不同载重规格的电梯动力组件安装需求。设计思路上，该结构优先考虑承载可靠性与安装便捷性的平衡，整体采用对称式布局，让动力单元的重心始终落在机架的中心承载区域，避免长期偏载导致的结构变形；立柱与横梁的连接位置设计了加强筋结构，针对动力单元运行时产生的周期性振动，在连接位置预留了减振组件的安装空间，可加装橡胶减振垫降低振动向井道结构的传递，减少电梯运行时的结构噪音；框架外侧的型钢表面预留了线缆固定卡扣的安装位，方便动力线缆、信号线缆的规整排布，避免线缆与运动部件产生干涉。从外形尺寸与安装边界来看，该机架整体采用窄幅框架设计，宽度适配常规电梯井道的顶部安装空间，不会占用过多井道的顶部安全距离，双侧立柱的间距预留了动力单元的安装与检修操作空间，底部支撑脚的展开范围可适配不同规格的井道承重梁位置，安装时不需要对井道原有结构进行大规模改造，可直接通过膨胀螺栓或焊接方式与井道顶部的承重圈梁完成固定，整体安装边界紧凑，适配绝大多数中低速电梯的井道顶部安装条件。
