小型侧出风涡轮鼓风散热结构设计

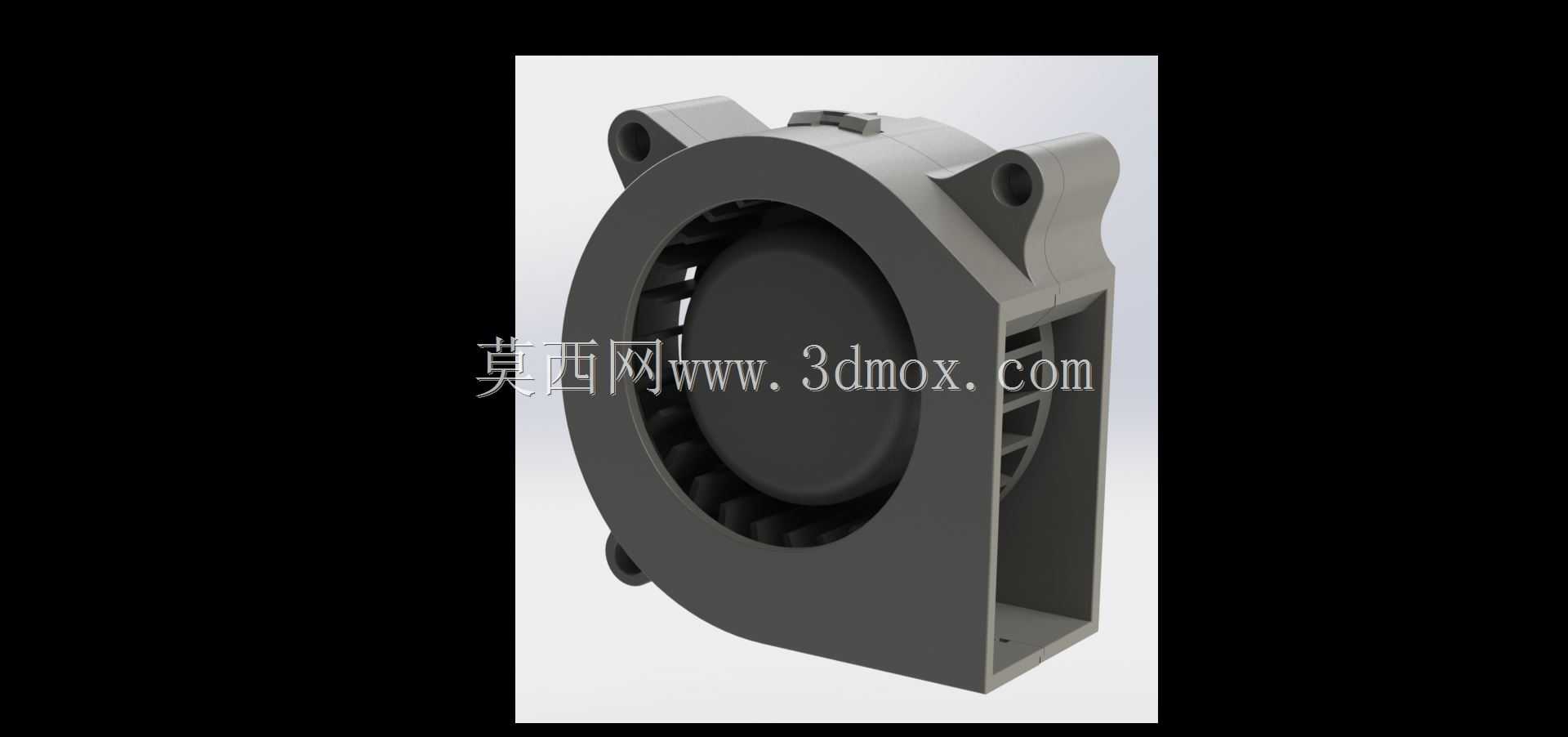

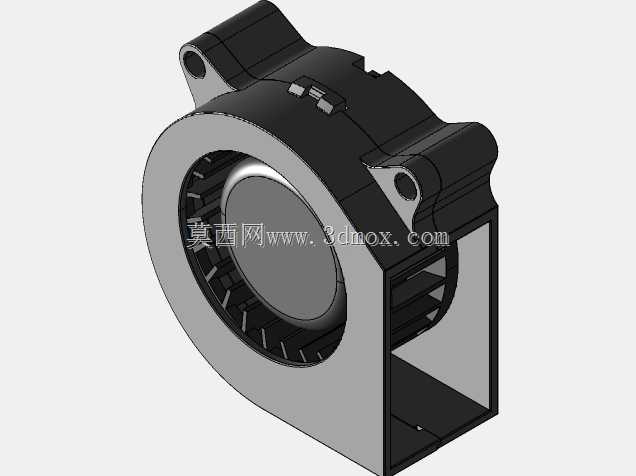

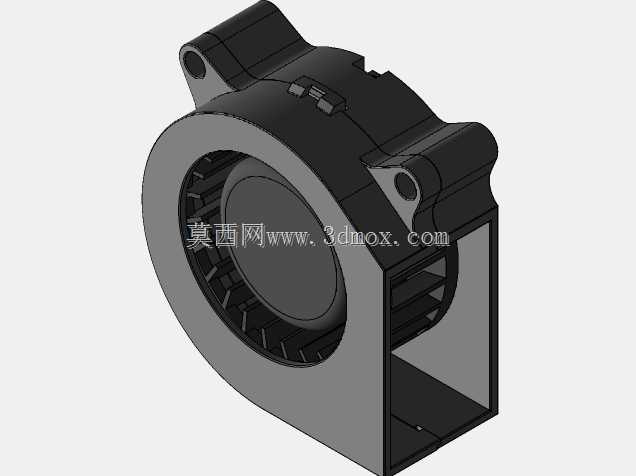

这款小型离心式鼓风结构，主要面向紧凑空间内的定向风冷散热场景设计，常见应用于小型工控主板、车载电子模组、桌面级计算设备、小型LED驱动电源、便携式检测仪器这类对安装空间有严格限制，又需要稳定定向风压输出的电子设备内部，用来将设备工作产生的积热顺着预设风道快速导出，避免元器件因长期高温出现性能衰减、寿命缩短的问题。和普通轴流风扇不同，这款鼓风结构采用侧向外吹的出风方式，能够顺着狭窄的设备壳体风道形成稳定的风压，不会像轴流扇那样在紧凑腔体内形成乱流导致散热效率打折扣，非常适合需要长距离导风的狭长型设备内部布局。从功能特性来看，这款鼓风结构采用离心式叶轮设计，叶轮周圈排布均匀的弧形导流叶片，运转时能够将轴向进入的气流通过叶片离心作用加速后，从侧面的方形出风口定向送出，在同等安装尺寸下能够输出比轴流风扇更高的静压，能够克服防尘网、散热鳍片带来的风阻，保证气流能够顺利穿过散热结构带走热量。外壳采用一体式蜗壳流道设计，流道内壁做了顺滑的弧度过渡，能够减少气流在壳体内的紊流损耗，降低运转时的风切噪音，同时壳体四个角预留了带安装孔的固定支耳，支耳的安装孔位做了沉台设计，安装时螺丝可以完全沉入支耳内部，不会突出壳体表面影响设备内部的其他元件布局。在设计思路上，这款结构优先考虑了紧凑安装的适配性，整体外形为近似方形的扁平结构，厚度控制在极小的尺寸范围内，能够适配厚度有限的薄型电子设备安装需求，进风区域设置在叶轮正对的壳体正面，进风面做了镂空格栅设计，既能够保证足够的进风面积，又能避免外部较大的杂物进入叶轮腔影响运转。安装边界方面，壳体的固定支耳向外延伸的尺寸经过精准核算，既保证了安装固定的结构强度，又不会占用过多的设备内部空间，出风口的尺寸和常见的小型设备导风口尺寸适配，不需要额外做转接结构就可以直接对接设备内部的导风槽，叶轮和壳体之间预留了均匀的运转间隙，既避免了运转时叶轮擦碰壳体产生异响，又不会因为间隙过大导致风压泄漏损失。整体结构没有多余的冗余设计，所有的结构特征都围绕紧凑安装、高效送风、低噪运转这几个核心需求设计，能够很好地满足小空间内定向散热的使用需求。
