25吨级金属伺服承载连接结构件

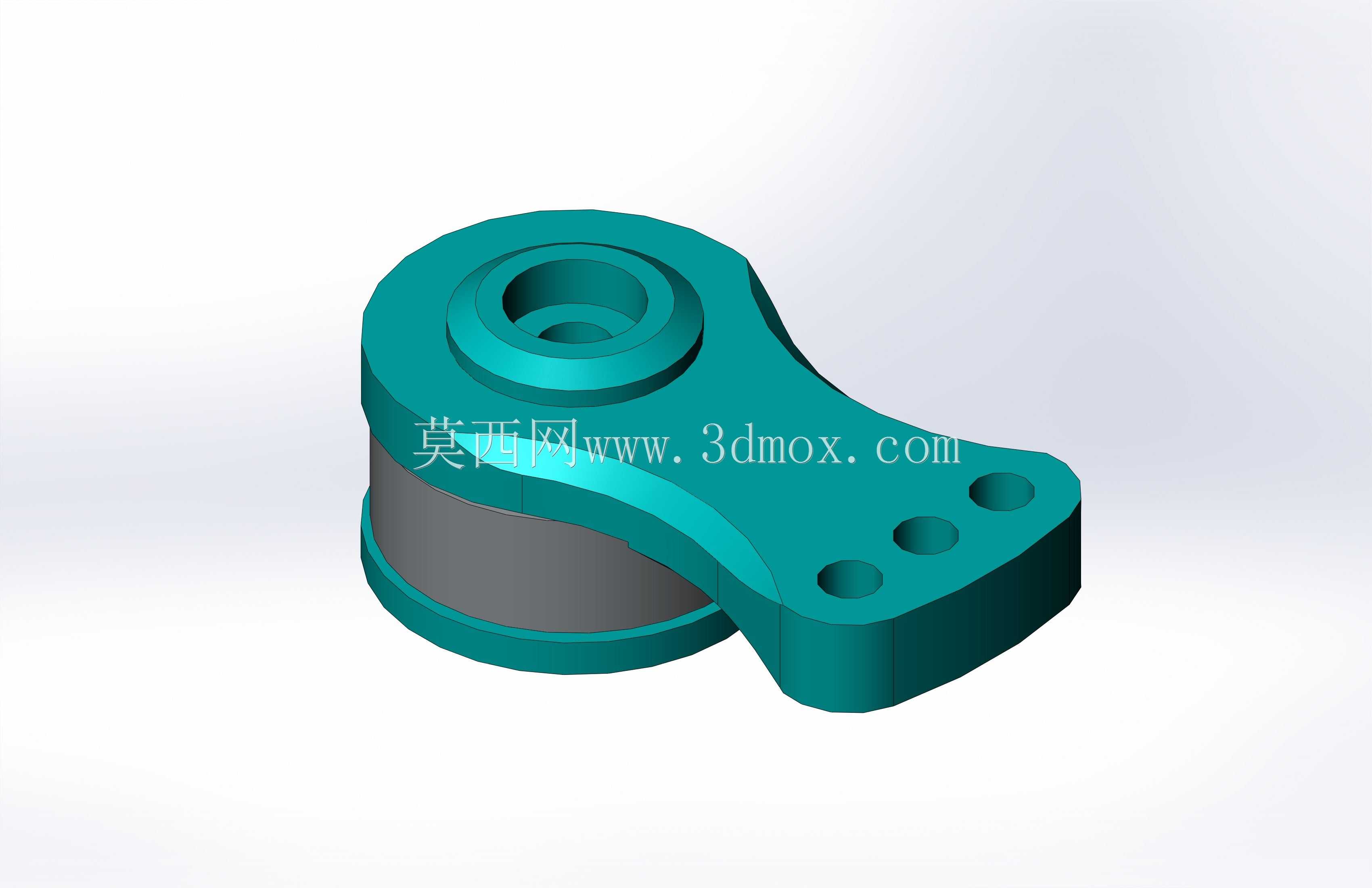

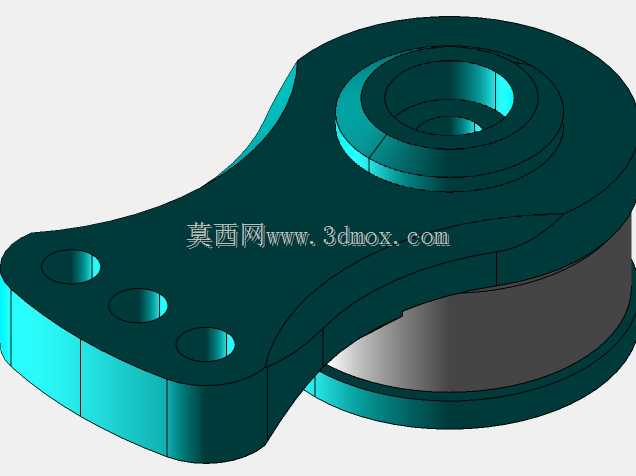

该结构件主要应用于重载遥控作业车辆的伺服执行端防护与动力传递场景，常见于工程遥控作业机械、特种遥控运输车辆的转向、执行动作输出部位，核心作用是为25吨级载荷工况下的伺服执行单元提供刚性安装支撑，同时隔绝作业过程中外部砂石、金属碎屑、泥水等杂质对伺服核心部件的侵入，避免伺服单元在重载冲击、高频往复动作过程中出现壳体变形、传动卡滞等失效问题。从功能特性来看，该结构采用上下同轴嵌套的环形主体设计，主体环形内腔可完整包覆伺服单元的核心回转部位，环形内壁预留均匀的装配间隙，既可以保证伺服单元回转动作不受结构件干涉，又能通过环形侧壁的刚性结构分散外部侧向冲击力，避免冲击载荷直接作用在伺服输出轴上。侧向延伸的异形安装翼板采用一体化成型设计，翼板上开设三个等距排布的安装通孔，可通过高强度螺栓与作业端的执行摆臂、负载连接座实现刚性固定，翼板与环形主体的过渡位置采用大圆弧曲面衔接，能够有效分散重载工况下的应力集中问题，避免长期交变载荷作用下衔接位置出现疲劳断裂。设计过程中优先考虑了重载工况下的结构强度与安装适配性，整体外形采用非对称异形结构，在保证环形主体包覆防护范围的前提下，尽可能压缩侧向翼板的外伸尺寸，减少结构件整体占用的安装空间，适配车辆底盘、执行机构内部紧凑的安装布局。安装边界方面，环形主体的同轴度公差控制在0.02mm以内，可保证伺服单元安装后输出轴与执行机构的回转中心完全重合，避免偏心载荷导致的轴系磨损；翼板上的安装孔位置度公差满足通用重载机械的装配标准，可直接适配市面主流25吨级伺服单元的安装孔位，无需额外进行安装面的二次加工。结构表面做了圆滑过渡处理，没有尖锐棱角，既可以减少安装过程中的磕碰损伤，也能避免作业过程中剐蹭周边的液压管路、线路等附属部件，整体结构在满足25吨级承载强度要求的前提下，尽可能优化了材料分布，去除了非受力区域的多余材料，兼顾了结构刚性与轻量化需求，能够在高频往复动作、重载冲击的复杂作业环境下长期稳定工作，为伺服单元提供可靠的防护与支撑。
