双叉端环型传动连杆结构设计

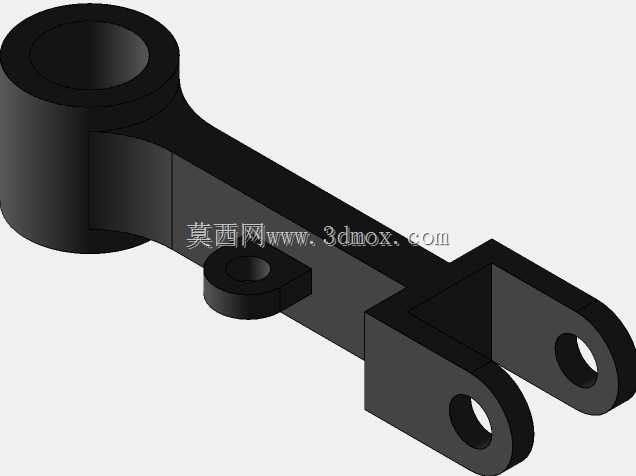

该连杆是机械传动系统中常见的力传递构件，广泛应用于轻工机械、自动化输送设备、小型内燃机配气机构、工装夹具联动结构等场景中，核心作用是实现主动端与从动端之间的动力传递，将旋转运动转化为往复摆动，或是将往复直线运动转化为定轴转动，同时可在传动路径中补偿小范围的安装位置偏差，避免刚性连接带来的运动卡滞与结构应力集中。从实际功能特性来看，该连杆一端采用整环式轴孔设计，可直接套装在固定销轴或转轴上，作为整个连杆的摆动回转支点，孔壁预留了充足的接触配合长度，能够在长期往复摆动过程中均匀承载径向载荷，降低孔壁的磨损速率，延长构件的使用寿命；杆身中部设置有带通孔的凸台结构，可用于安装行程触发挡片、位置传感器固定支架或是辅助复位弹簧，拓展连杆的功能适配性，无需额外在杆身上加工安装位破坏整体结构强度；另一端采用对称双叉耳式铰接结构，两个同轴的铰接孔可通过销轴与从动摆臂、执行推杆等部件连接，双叉结构能够让铰接处的受力均匀分布在两个耳板上，相比单耳铰接结构具备更高的抗侧向载荷能力，可有效避免铰接处因偏载出现的变形、销轴弯曲等问题。在设计思路上，该连杆整体采用等强度优化思路，杆身从支点端向叉耳端逐步过渡，在支点端因承载扭矩最大，杆身截面做了加厚加高处理，向叉耳端延伸时根据弯矩分布逐步调整截面尺寸，在保证整体结构刚性、满足传动强度要求的前提下尽可能减少冗余材料，降低构件自身重量，减少运动过程中的惯性冲击，让传动动作更加平稳；杆身与两端连接位置均做了圆弧过渡处理，避免直角连接处的应力集中问题，在承受交变载荷时不易出现疲劳断裂。从安装边界来看，整环端的轴孔直径适配常规标准圆柱销轴，配合公差可满足间隙配合的转动需求，安装时可在孔内加装铜套或是自润滑轴承进一步降低转动摩擦阻力；双叉端的两个耳板间距预留了标准连接件的安装空间，铰接孔与整环端轴孔的中心距为固定传动尺寸，安装时需保证两端销轴的平行度误差在允许范围内，避免运动过程中出现别卡现象；中部凸台的安装孔可适配标准紧固件，方便外接附件的固定安装，整体结构无需复杂的定制加工即可适配多数常规传动场景的安装需求。
