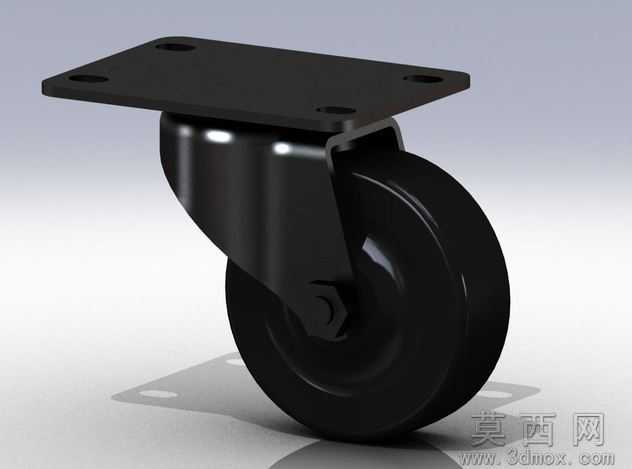

重型平板万向脚轮SolidWorks三维模型

本模型为重型平板安装式万向脚轮的完整三维参数化模型，建模全程基于SolidWorks2010版本完成，建模流程遵循自底向上的装配设计逻辑，首先完成单个标准件的独立建模：先绘制轮体的旋转截面草图，通过旋转凸台命令生成尼龙轮芯基体，再通过抽壳、包覆命令生成外层聚氨酯轮面，完成轮体建模后绘制中心轴承安装孔、轴位卡槽的细节特征；其次完成支架部分建模，通过钣金基体、折弯、成型工具命令生成顶部平板安装座与弧形转向支架，绘制四个安装沉孔、转向铆接位、轮轴安装孔的细节特征；再完成中心转向轴承、轮轴、锁紧螺母、刹车组件的独立零件建模，最后按照实际装配约束关系完成总装配，添加同轴、重合、限位配合，还原万向轮的真实转动自由度。参数设计阶段严格参照工业重型脚轮的通用尺寸规范，设定轮体直径为4英寸，顶部安装平板尺寸为100mm×80mm，四个安装孔中心距为75mm×55mm，安装孔直径为11mm适配M10安装螺栓，整体安装高度为135mm，轮面宽度为45mm，单轮额定承载设定为300kg，所有尺寸均设置为可编辑参数，可根据实际使用需求快速调整规格。渲染材质部分完全还原实物材质表现，轮体部分设置为哑光黑色聚氨酯材质，添加轻微的表面粗糙度与漫反射效果模拟橡胶轮面的质感，金属支架部分设置为黑色电泳漆金属材质，添加低强度的环境反射模拟漆面的金属光泽，安装螺栓、轮轴部分设置为镀锌钢材质，添加轻微的金属高光与表面纹理，整体渲染效果贴近工业实物的视觉表现。结构原理上完整还原万向脚轮的功能特性，顶部平板用于与设备底部固定连接，支架与安装座之间通过推力轴承连接可实现水平方向360度自由旋转，轮体与支架之间通过轮轴连接可实现径向转动，配合可选配的刹车组件可同时锁定轮体转动与支架转向，满足设备移动与固定的双重需求，固定脚轮与万向轮搭配使用即可实现手推车、工业设备的灵活转向移动。软件兼容方面，模型原生为SolidWorks2010格式，可兼容SolidWorks2010及以上所有版本直接打开编辑，同时附带STL通用格式文件，可导入UG、Pro/E、CATIA等其他主流三维设计软件使用，也可直接导入切片软件用于3D打印验证，附带的效果图文件可直接用于方案展示。研发教学应用层面，该模型可作为工业脚轮选型设计的参考模型，用于仓储周转车、工业设备机箱、医疗设备、物流货架等产品的移动部件设计，也可作为机械设计教学中钣金建模、装配约束、运动仿真的教学案例，帮助学习者掌握五金活动部件的建模方法与装配逻辑，还可用于产品展示、方案汇报的可视化素材，缩短产品研发周期。
