将电池脱蜡至Ridgid车间Vac适配器

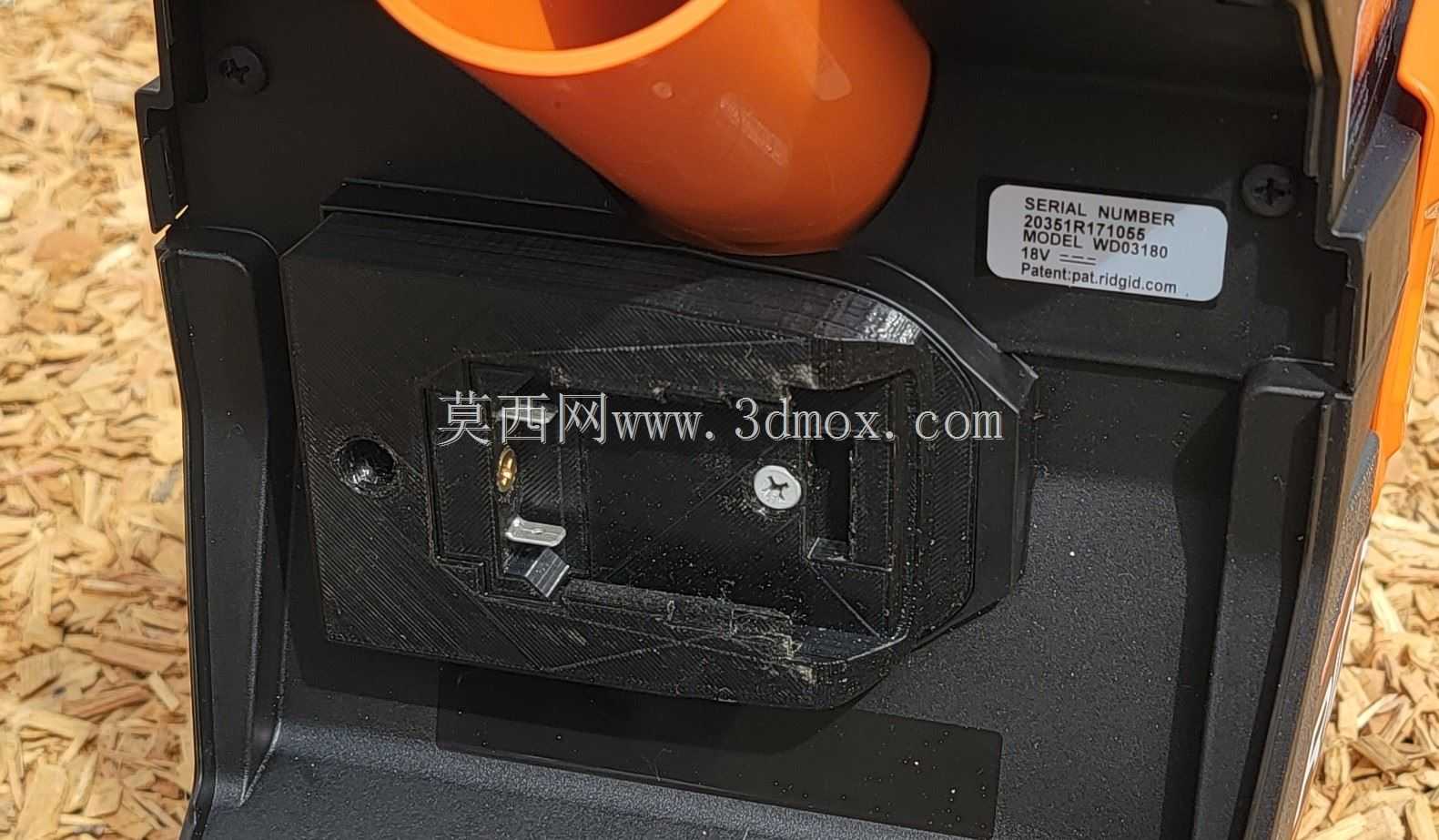

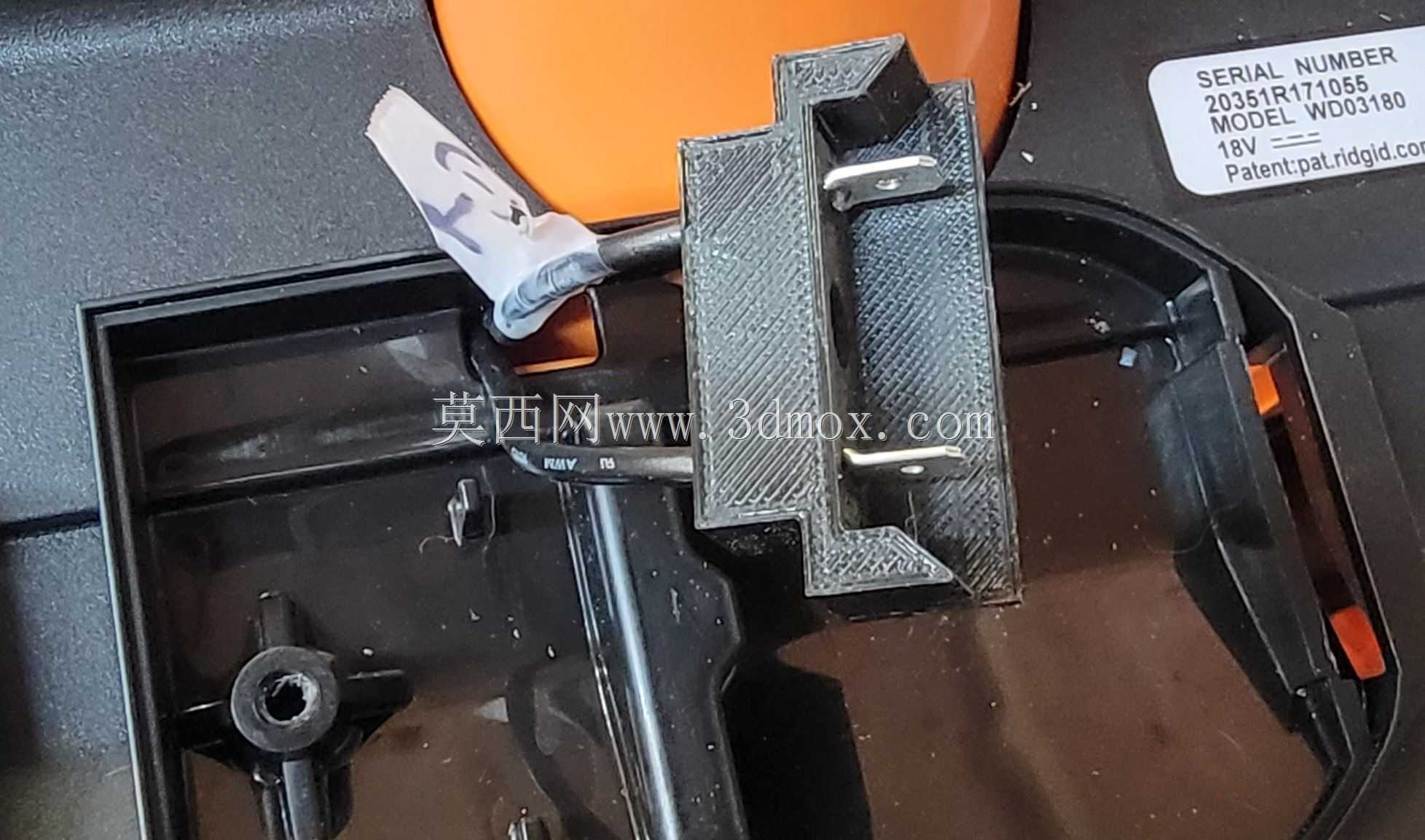

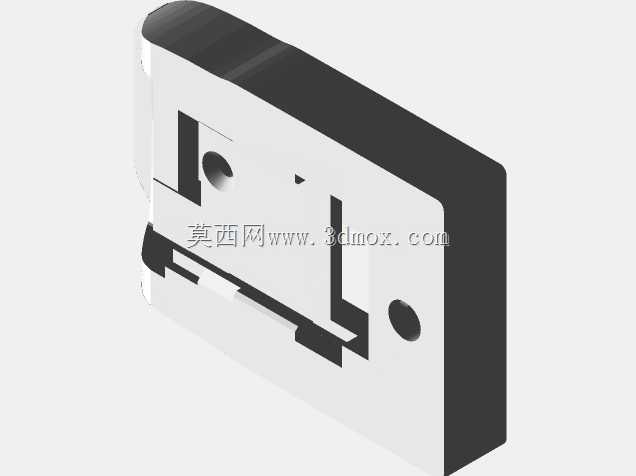

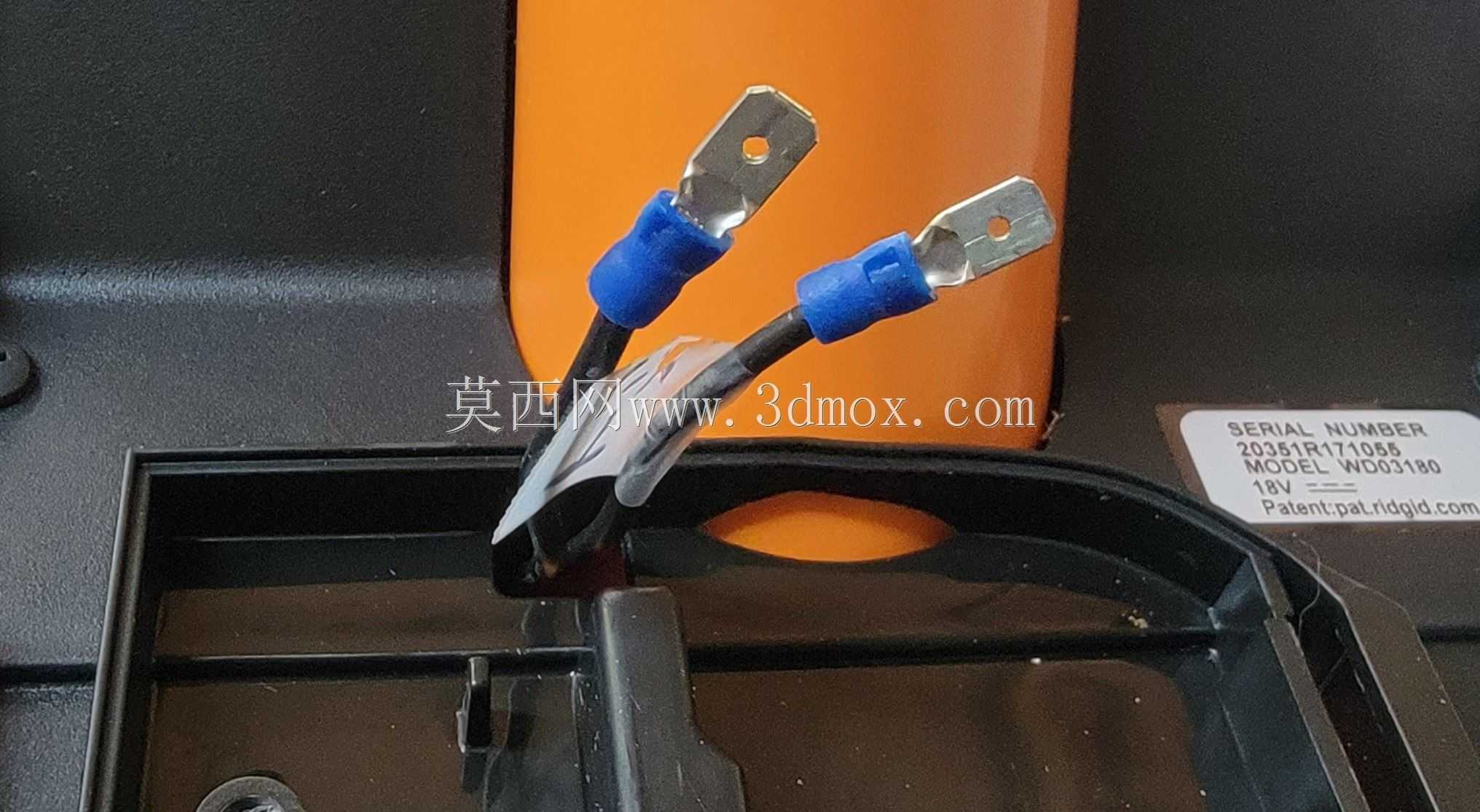

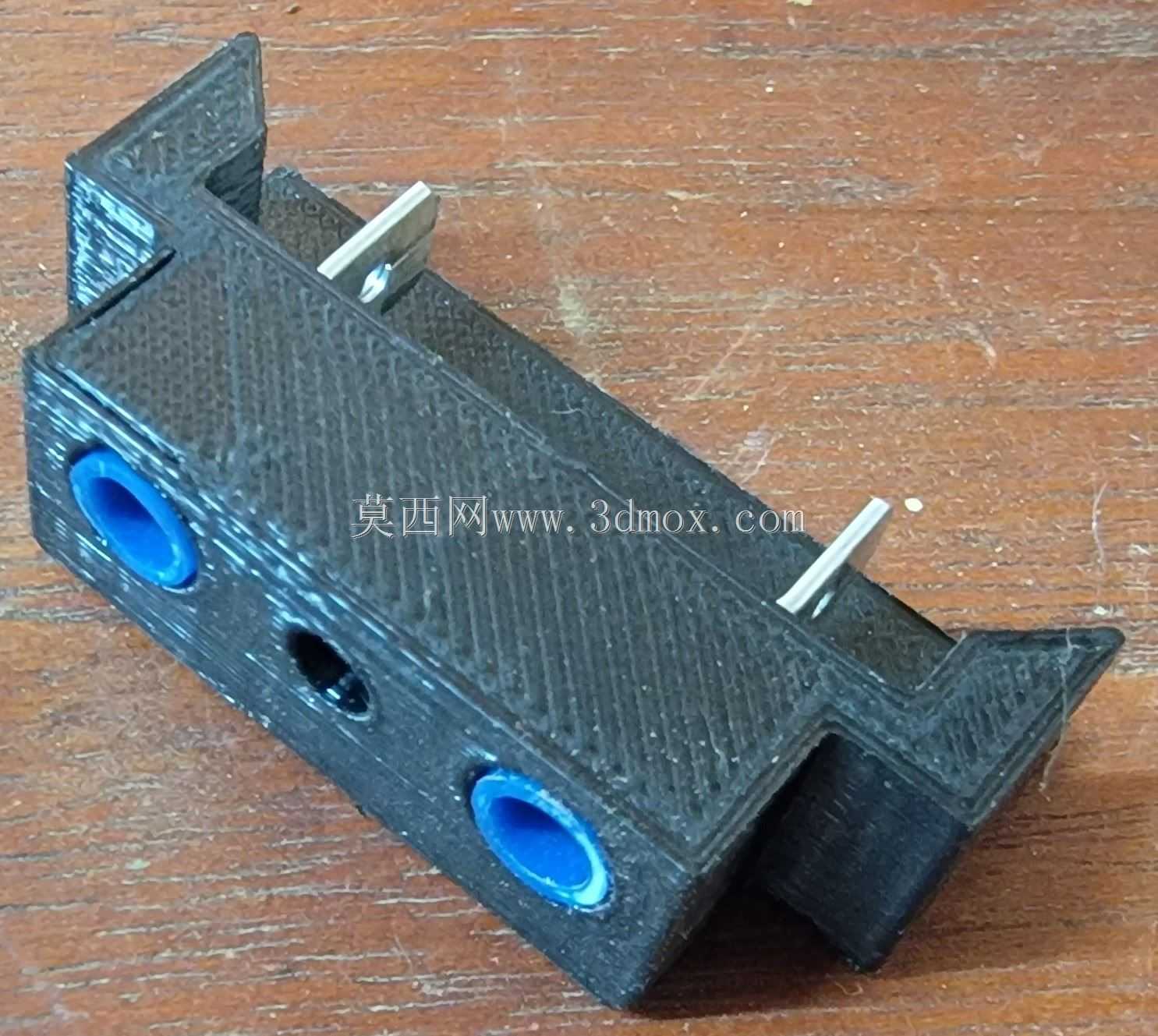

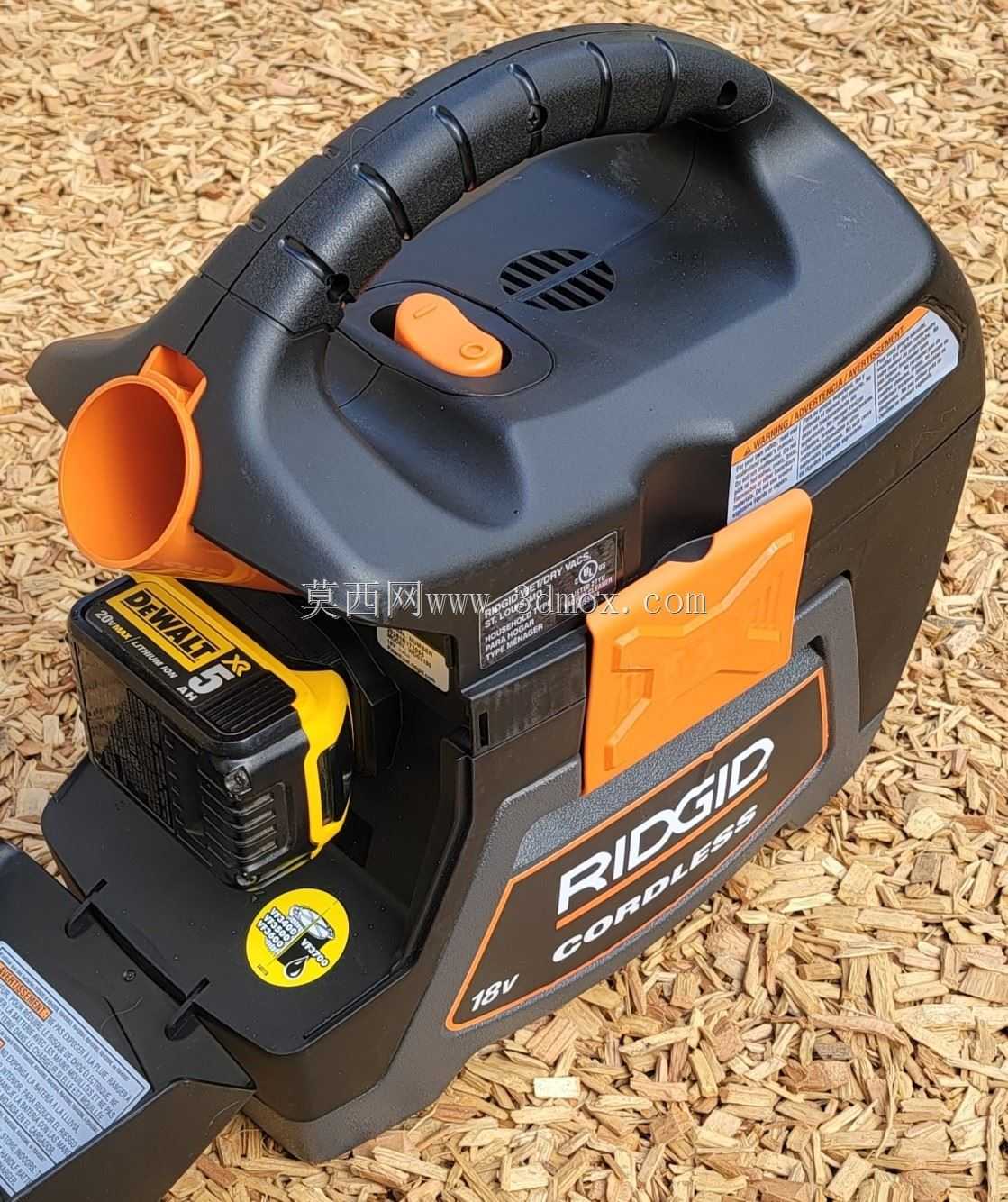

这是一个适配器，用于将DeWalt 20V最大电池连接到Ridgid 3加仑车间Vac。Ridgid和DeWalt电池组具有相同的电压，即使它们的品牌不同。如组装说明所示，安装有点复杂。请留下评论，让我知道如果你有任何问题。打印我打印出来的PETG这个。我选择这个是因为我不想适配器因热而变形。此型号需要支架。除了印刷件，您将需要以下硬件：*数量2:蓝色外螺纹铲形连接器*数量1:#6 x 3/8“平头螺纹成型螺钉（木螺钉）*数量1:#8 x 3/4”平头机螺钉*数量1:#8 T形螺母您将需要以下工具：*十字螺丝刀*钢丝钳*剥线钳*铲形连接器压接器*钻头（用于#8 T形螺母）*刀/剃刀总成1。确保铲形接头安装在接头块的孔和缝隙中。套筒应紧贴在孔中，刀片应紧贴在狭缝中。我不知道这些铲形连接器有多标准，所以孔和狭缝的尺寸可能需要根据您的具体连接器进行调整。打印这两个零件，然后拆下支撑材料。确保接头块滑入支架。这应该是一个紧密配合，但你不应该使用太多的力量。调整铲形连接器的长度。答。将铲形连接器插入连接器块，使套筒到达孔的底部。b。用小刀修剪连接器的端部，使其与块的背面齐平。c。从缸体上拆下接头。拆卸Ridgid电池适配器。答。从Ridgid电池适配器上拆下螺钉。把螺丝留着以后用。b。旋转并取出适配器。c。标记哪根导线连接到顶部（-）和底部（+）端子。d。切断原来的端子，并尽可能多地留下电线。这是一个密切配合，所以真的要尽量多留电线长度。如果你有烙铁的话，你甚至可以把电线脱销而不是切割。e。剥去电线的末端，刚好可以压接扁平连接器。连接T形螺母a。之所以使用T形螺母，是因为没有太多的塑料可供螺丝拧入，螺丝也不能从另一侧伸出，因为它会撞到垃圾箱。b。将脱蜡支架放置在Ridgid支架所在的位置。支架上的平底孔应与真空中原来的安装孔对齐。将钉子（或其他长而锋利的物体）穿过另一个埋头孔#8，以标记真空中的位置。c。钻出位置，以便#8 T形螺母可以从背面滑入位。我把螺母的齿弄平，再把它弯曲一点，以便更好地贴合塑料的曲线。连接接头a。将扁平接头压接到导线上。b。找到顶部（-）的导线，并将其完全插入块的顶部位置。对底部（+）执行相同的操作。请注意，这些端子将与蓄电池中的B-和B+端子对齐。如果压接接头使套管比缸体上的孔宽，则可能需要将套管向下修剪一点。如果您不确定哪个位置是顶部，哪个位置是底部，请查看照片。c。将垫块滑入支架，并用#6 x 3/8“平头螺纹成型螺钉（木螺钉）将它们固定在一起。7。使用原螺钉和#8平头将支架连接到车间Vac
