直列四缸内燃发动机结构展示

该模型还原的直列四缸内燃动力单元，是乘用车、小型工程机械、农用动力装备领域应用最广泛的动力核心结构，承担着将燃油燃烧产生的热能转化为旋转机械能的核心作用，为整套设备提供持续稳定的动力输出。从实际应用场景来看，这类动力单元常搭载于1.0-2.5L排量区间的家用乘用车、轻型载货车辆、小型发电机组以及小型工程作业设备中，凭借运转平顺性好、结构紧凑、维护成本适中的特点，成为中小功率动力需求场景的首选方案。

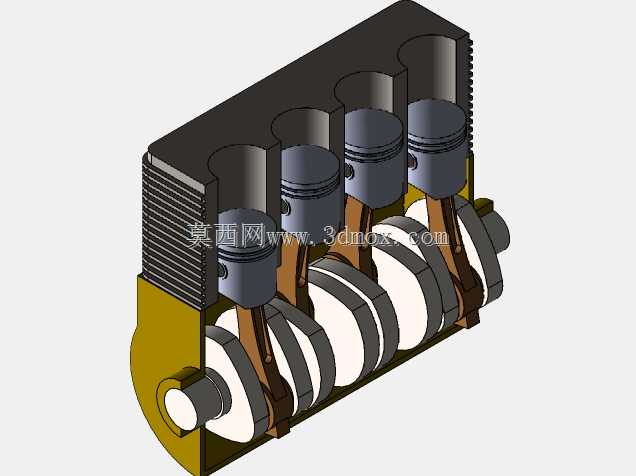

从功能特性来看，该结构完整复现了四缸发动机的核心做功逻辑：四个气缸沿直列方向排布，相邻气缸的曲柄错角设置为180度，能够保证四个气缸按照固定做功顺序交替完成进气、压缩、做功、排气四个冲程，让动力输出的连续性更强，相比单缸、双缸结构大幅降低运转过程中的振动幅度，提升设备运行的平稳性。模型中清晰呈现了活塞、连杆、曲轴、气缸体的装配关系：活塞在气缸套内做往复直线运动，通过连杆将往复作用力传递给曲轴，最终将直线运动转化为曲轴的旋转运动，向外输出扭矩。

从设计思路来看，该结构采用经典的直列排布方案，相比V型、水平对置等排布形式，结构复杂度更低，缸体加工难度更小，进排气管路的布置更加简洁，能够有效降低生产制造与后期维护的成本。设计过程中充分考虑了运动部件的干涉问题，所有活塞的行程、连杆长度、曲轴回转半径都经过匹配校核，保证运转过程中活塞不会碰撞气缸盖、连杆不会与缸体内壁发生剐蹭，同时平衡块的设置能够抵消曲轴旋转过程中产生的往复惯性力，进一步降低运转振动。

从安装边界来看，这类直列四缸结构的整体外形呈规则的长方体布局，曲轴轴线方向的长度根据排量不同通常在300-500mm区间，气缸排布方向的宽度在200-300mm区间，缸体高度在300-400mm区间，安装时需要预留曲轴两端动力输出端的连接空间，以及缸盖上方配气机构、进排气系统的装配空间，同时要保证油底壳位置有足够的储油空间，整体安装适配性强，能够适配多数前置动力布局的设备安装需求。
