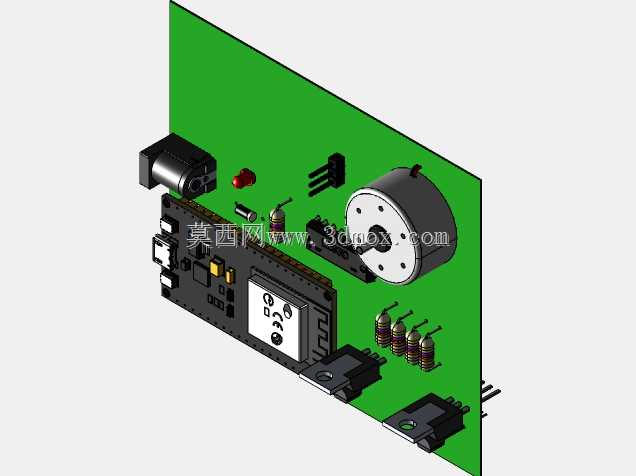

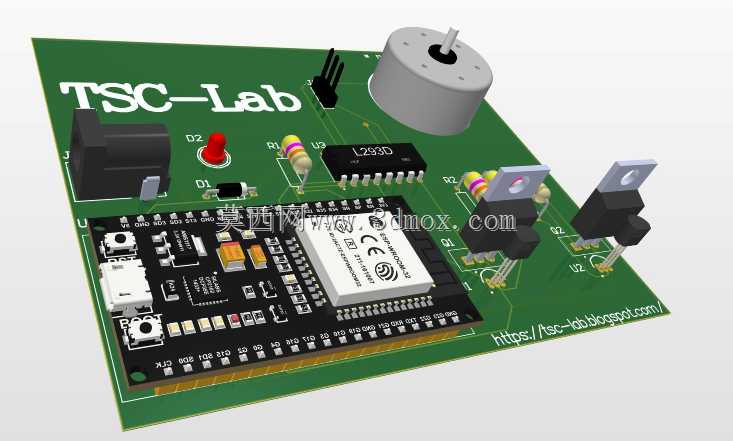

集成多传感元件的实验控制电路板

这款实验控制电路板主要面向嵌入式开发教学、小型机电系统原型验证场景，可作为高校机电一体化课程实训、创客项目开发的核心控制载体，也能直接适配小型智能装置的底层控制需求，为开发者提供集成度高、外设接口丰富的硬件基础。板载核心控制模块搭载成熟的无线通信单元，可实现与上位机或其他终端设备的数据交互，无需额外外接通信模块就能完成控制指令的收发与运行数据的回传，大幅简化原型搭建的接线流程。板上集成了L293D电机驱动芯片，可直接驱动小型直流电机完成正反转、调速等基础动作，适配板载配套的直流电机负载，能完成基础的电机控制实验验证，无需额外搭建电机驱动外围电路。板上预留了多组光电传感接口，配套的对射式光电传感器可完成位置检测、物体计数、转速测量等常见传感检测任务，同时板载红色按键、LED指示灯、可调电阻等基础人机交互与参数调节元件，可快速完成输入信号采集、运行状态指示、参数阈值调整等基础功能调试。设计过程中充分考虑实验场景的接线便利性，所有外设接口均采用标准排针引出，引脚定义清晰规整，既可以通过杜邦线外接扩展模块，也能直接插接配套的功能板卡完成功能拓展。电路板采用标准矩形板型设计，整体尺寸适配常规实验安装架的固定孔位，板上元件布局遵循强弱电分离原则，电机驱动回路与核心控制回路保持合理间距，避免大电流工作时对控制信号产生电磁干扰，所有外接元件的安装高度均控制在合理范围内，不会出现元件干涉导致的装配问题，板边预留的固定孔位可直接配合铜柱完成壳体或实验台的固定安装，适配各类桌面级实验场景的安装需求。板上集成的存储单元可存储基础的控制程序与运行参数，掉电后不会丢失配置数据，可脱离上位机独立完成预设的控制逻辑运行，适合小型独立智能装置的开发验证。
