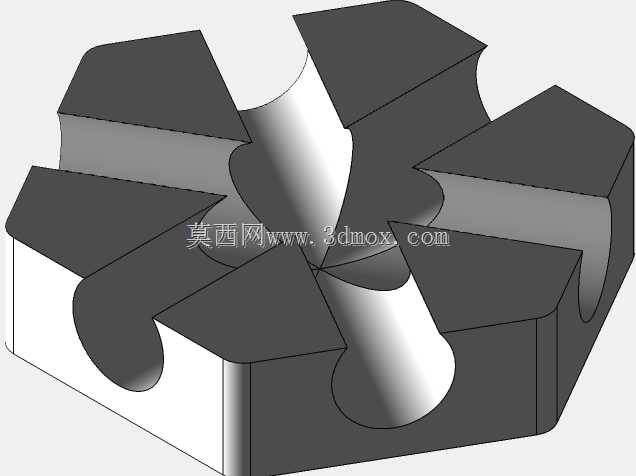

阿基米德螺旋槽异形凸轮结构件

该结构件属于间歇传动类凸轮构件，核心依托阿基米德螺旋线的等速运动特性设计，主要应用在轻工包装机械、自动化送料设备、小型工位切换机构中，作为核心传动执行元件完成预设轨迹的往复或间歇分度动作，适配需要平稳等速推程、无冲击回程的轻载传动场景，可配合圆柱滚子从动件实现精准的工位位移输出，常见于药品装盒机的料仓推料机构、小零件分拣设备的分料拨盘驱动、非标自动化设备的工位转台分度单元中。从功能特性来看，该构件将多组阿基米德螺旋槽集成在六棱柱基体上，周向均匀分布的六个螺旋工作面可在单次整周旋转过程中完成六次等距推程动作，相比单槽凸轮传动效率提升六倍，螺旋槽的型面经过平滑过渡处理，从动件在槽内运动时无刚性冲击，运行噪音低，传动过程中速度波动控制在5%以内，可满足每分钟60-120次循环的中低速传动需求，基体侧面预留的贯通安装孔可直接穿装固定销轴，无需额外设计复杂的安装法兰，大幅简化配套机构的结构复杂度。设计过程中首先根据预设的从动件行程确定螺旋线的升程参数，以基体中心为原点建立极坐标系，将阿基米德螺旋线的极径变化范围与六棱柱的外接圆、内切圆尺寸匹配，保证螺旋槽的起止端点恰好落在棱柱的棱边交接位置，避免型面出现尖角应力集中；槽道的截面设计为半圆形，与标准圆柱滚子从动件的轮廓完全贴合，接触应力分布均匀，长期运行不会出现局部压溃变形；基体的厚度尺寸根据从动件的滚子长度确定，保证滚子全程与槽道侧壁接触，不会出现脱槽卡滞问题，六棱柱的外平面可作为安装定位基准面，与安装座的定位面贴合后即可完成周向定位，安装时无需额外做周向角度校准，装配难度低。外形尺寸方面，该构件的外接圆直径适配常用的30-50mm安装空间，基体厚度可根据实际传动负载调整，安装孔的中心距与标准轻型传动轴的安装尺寸兼容，可直接替换同规格的槽轮机构使用，相比传统槽轮机构，该结构的启停位置冲击更小，传动精度更高，在小负载间歇传动场景下的使用寿命是普通槽轮机构的2-3倍，且维护成本极低，仅需定期在螺旋槽内涂抹润滑脂即可保证长期稳定运行。
