层架式土壤检测微反应实验装置

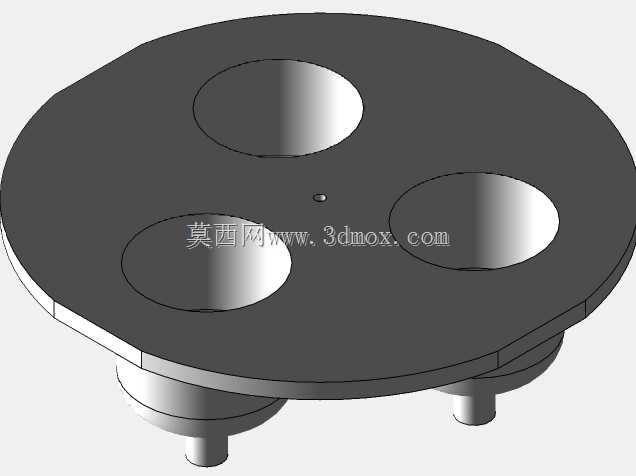

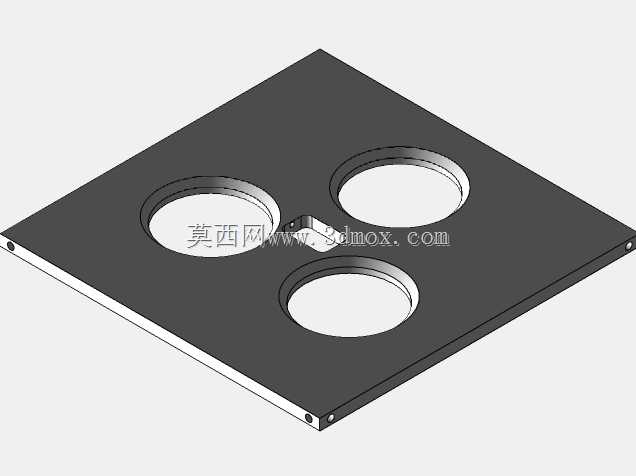

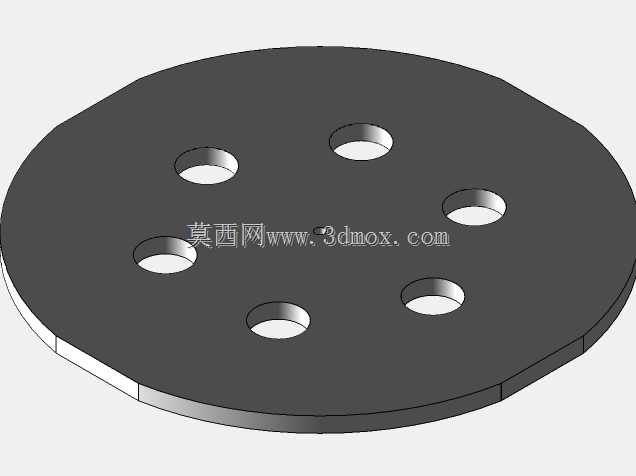

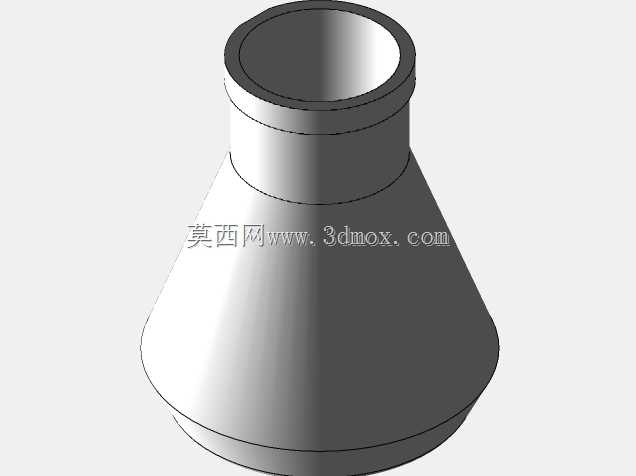

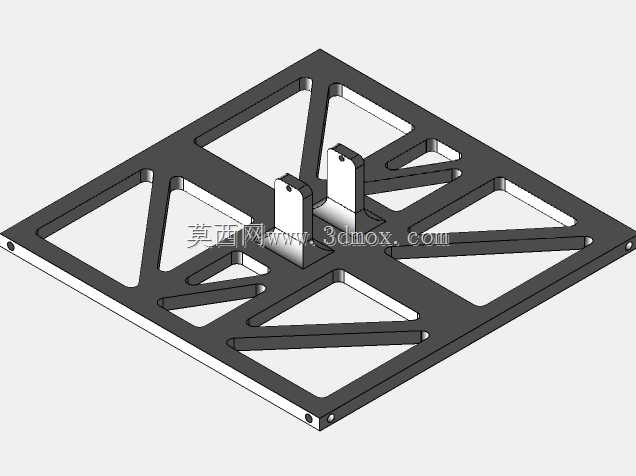

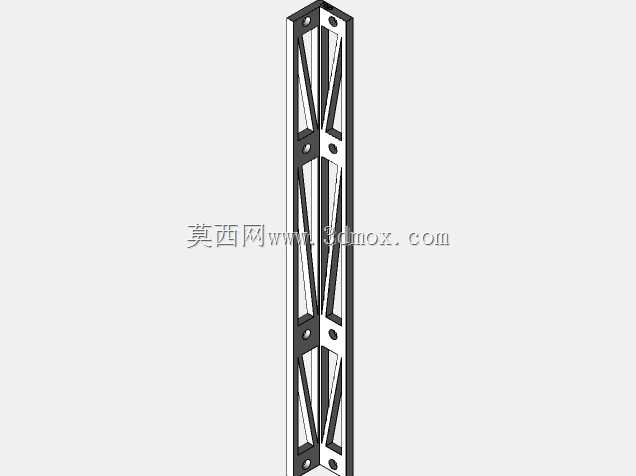

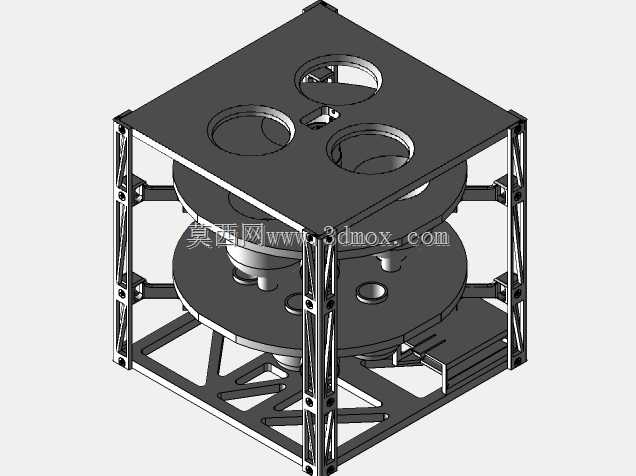

该微反应装置主要面向地外天体土壤原位分析、极端环境土壤成分检测等特殊实验场景，可在低重力、封闭舱体等受限空间内完成土壤样本的浸提、反应与组分分析流程，适配深空探测生命迹象排查、野外原位土壤快速检测等实际作业需求，无需依赖大型实验室配套设备即可完成基础化学分析流程。装置整体采用层叠式框架结构，以工业铝型材作为支撑立柱搭建主体承载框架，整体外形为规整立方体结构，安装边界适配标准实验舱搭载位尺寸，可直接固定在实验台架或舱内安装面上，无需额外定制转接结构，框架边角预留标准安装孔位，可根据实验需求拓展加装检测传感器、管路接口等附属配件。顶部盖板设置三个圆形样本投放口，可同时投放多组平行土壤样本，避免不同样本间交叉污染，投放口旁设置小型定位卡扣，可匹配样本勺、密封塞等配套工具，实现样本定量投放与投放口快速密封。装置内部设置两层旋转承载托盘，上层托盘搭载带筛孔的样本承载结构，土壤样本放置于顶部旋转水平面后，随托盘转动过程中经筛网筛分，粒径符合要求的细小土壤颗粒会落入下层对应位置的储水圆形槽内，与槽内预置的浸提液充分混合形成土壤水溶液，无需额外搅拌结构即可依靠旋转过程的晃动实现样本与浸提液的均匀混合。下层托盘对应位置设置导流结构，混合完成的土壤溶液可顺着导流路径流入指定的反应烧瓶中，烧瓶位预留标准卡口，可适配不同规格的反应容器，容器内可预置对应化学检测反应物，溶液流入后即可自动开展显色反应、组分滴定等化学检测程序，全程无需人工手动转移样本与试剂，可最大程度降低实验操作过程中的外界污染风险，尤其适配无人值守的自动化实验场景。框架底部采用镂空加强筋结构，在降低整体自重的同时保证结构刚性，可承受发射过程、运输过程中的振动冲击，不会出现结构变形导致的传动错位问题，各层托盘的旋转轴采用居中同轴设计，转动过程无偏心力矩，可适配低功耗驱动模块带动运转，整体能耗极低，可适配深空探测设备的供电功率限制。
