斯堪尼亚客车底盘平衡杆衬套结构设计

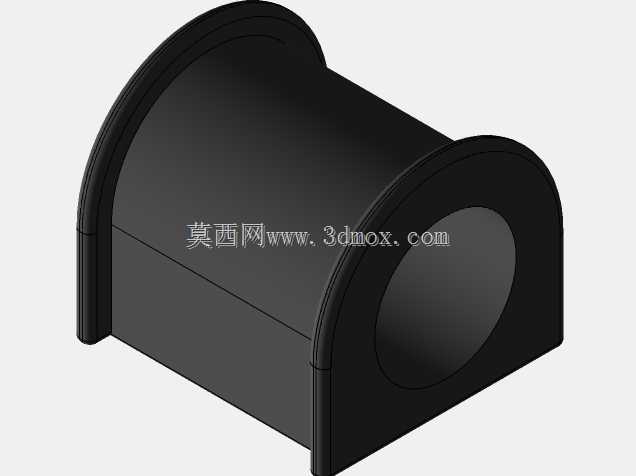

在商用车底盘悬架系统中，平衡杆衬套是连接横向稳定杆与车架或悬架摆臂的核心缓冲连接件，这款衬套主要适配斯堪尼亚公路客运车型的前桥横向稳定杆安装点位，承担着传递侧向力、过滤路面颠簸振动、约束稳定杆工作位移的关键作用，直接影响客车行驶过程中的侧倾控制能力与乘坐舒适性。在长途客运场景下，车辆长期在高速公路、国道等不同铺装路面行驶，频繁的变道、过弯以及路面起伏带来的横向载荷，都会持续作用在平衡杆与衬套的配合位置，衬套需要在刚性支撑与柔性缓冲之间找到精准的性能平衡点，既要避免稳定杆出现过量位移导致侧倾过大影响行驶稳定性，又要通过自身的弹性形变吸收路面传递的细碎振动，减少振动直接传递到车架与客舱内部，降低长途乘坐的疲劳感。这款衬套采用半包裹式的异型结构设计，主体为带轴向通孔的圆柱橡胶主体，外侧集成了半圆弧包覆的刚性支撑侧翼，底部为平直安装贴合面，这种结构设计一方面通过圆柱内孔与平衡杆杆身实现过盈配合，保证杆身转动过程中始终与衬套内孔均匀贴合，避免局部应力集中导致的早期磨损；另一方面外侧的半圆弧侧翼与底部平直安装面，能够与车架上的安装支座形成完全贴合的定位配合，安装时无需额外调整定位角度，直接卡入支座卡槽后通过压盖紧固即可完成装配，大幅提升底盘装配环节的作业效率。从安装边界来看，衬套的整体外轮廓适配对应车型稳定杆的安装支座内腔尺寸，轴向长度与支座宽度完全匹配，侧翼的圆弧半径与支座内壁的圆弧定位面一致，底部平面的宽度与支座支撑面宽度吻合，安装后不会出现轴向窜动或径向偏转的问题，内孔直径与对应规格的平衡杆杆径匹配，过盈量控制在合理区间，既保证装配后杆身与衬套无相对滑动产生的异响，又能允许杆身在车辆侧倾时产生小幅转动，发挥横向稳定杆的抗侧倾作用。在功能特性上，衬套的橡胶主体采用耐老化、耐疲劳的弹性材质配方，能够适应客车底盘复杂的工作环境，抵御路面泥水、油污、高低温变化的侵蚀，长期使用下不易出现硬化、开裂、形变失效的问题，侧翼的刚性结构能够分散衬套承受的径向载荷，避免橡胶主体在大载荷下出现过度形变，保证衬套在车辆全生命周期内的性能一致性，减少底盘维保环节的部件更换频次，降低客运车辆的运营维护成本。设计过程中充分考虑了商用车重载工况的受力特点，对衬套的受力薄弱位置做了圆弧过渡处理，避免应力集中导致的衬套撕裂问题，整体结构没有冗余的设计部分，在满足强度与缓冲性能要求的前提下尽可能控制部件重量，符合商用车轻量化的设计趋势。
