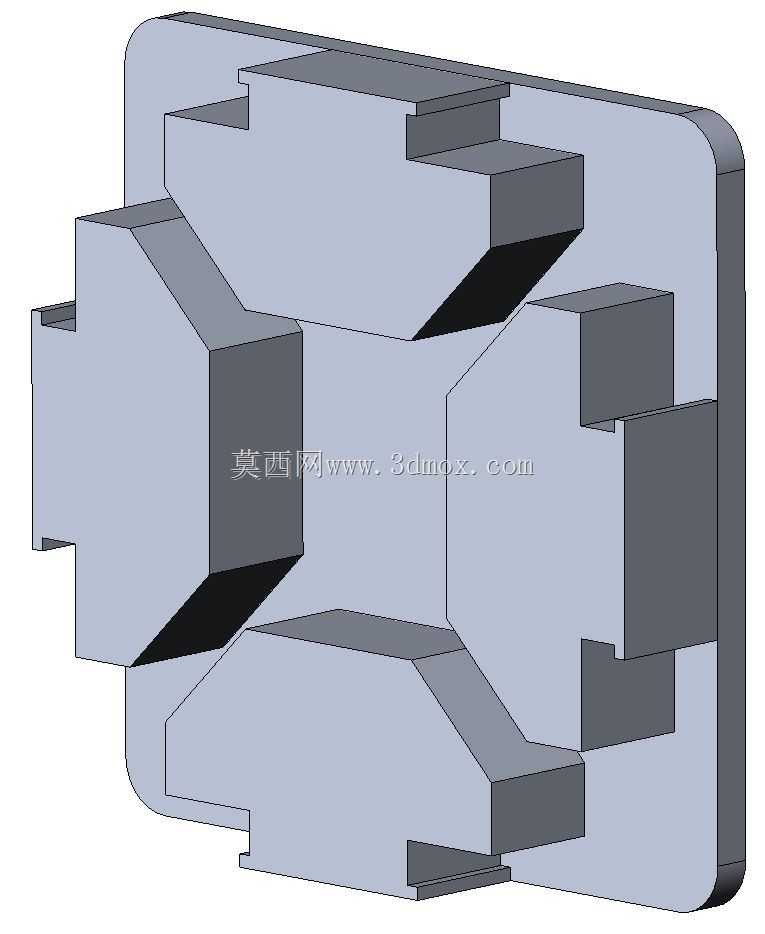

30×30规格铝型材配套挤压式锁紧端盖

这款铝挤压端盖主要面向工业铝型材框架的末端封堵与结构锁紧场景，在自动化设备机架、工业工作台围挡、物料输送线护边、3D打印机框架搭建等场景中有着广泛的应用，能够解决常规型材端盖易脱落、封堵后结构松散、拼接处晃动错位的常见问题。在实际产线应用中，这类端盖不需要额外加装螺丝、卡扣等紧固件，依靠自身结构与铝型材型腔的过盈配合实现固定，既可以封堵铝型材的切割端面，避免型材内腔积灰、进入切削碎屑或杂物，也能对拼接的型材段起到横向锁紧作用，提升框架整体的结构刚性，减少拼接处的旷量。从功能特性来看，这款端盖采用过盈卡合的结构设计，侧面设置多组阶梯式凸台结构，凸台的外轮廓尺寸略大于30×30规格铝型材的内腔尺寸，安装时借助橡胶锤或木槌将端盖敲入型材型腔，凸台受到型材内壁的挤压产生微量弹性形变，与型腔内壁形成足够的静摩擦力，同时凸台的阶梯结构会卡入型材内腔的卡槽位置，形成轴向的限位，安装完成后不会因为设备运行的振动、框架的轻微形变出现松脱掉落的情况，相比普通的平扣式端盖，锁紧后的结构稳定性提升明显。在设计思路上，这款端盖完全匹配30×30规格工业铝挤压型材的内腔轮廓，所有凸台的位置、尺寸都对应型材内腔的加强筋与卡槽分布，没有多余的突出结构，安装后端盖的外表面与型材端面完全齐平，不会突出型材表面影响后续板材、护罩的安装；端盖的外边缘做了小圆角过渡，既可以避免安装时划伤操作人员，也能抵消型材切割端面的轻微毛刺，让安装贴合度更好。从安装边界来看，这款端盖的外形尺寸完全适配30×30系列标准铝型材的端面，安装时不需要对型材进行二次铣削、打孔加工，只需要将型材切割端面的飞边清理干净，对准型腔方向敲击到位即可，安装深度与凸台的总长度匹配，敲入后不会出现过深陷入型腔或者外露过多的情况，端盖外表面与型材端面的贴合间隙控制在0.1mm以内，既满足外观整洁的要求，也能起到良好的防尘封堵效果。同时这款端盖采用铝挤压工艺成型，自身的结构强度足够，在框架受到侧向冲击力时，端盖可以分散型材端面的受力，避免型材端部出现变形开裂的情况，延长铝型材框架的整体使用寿命。
