异形PCB电路板结构三维设计

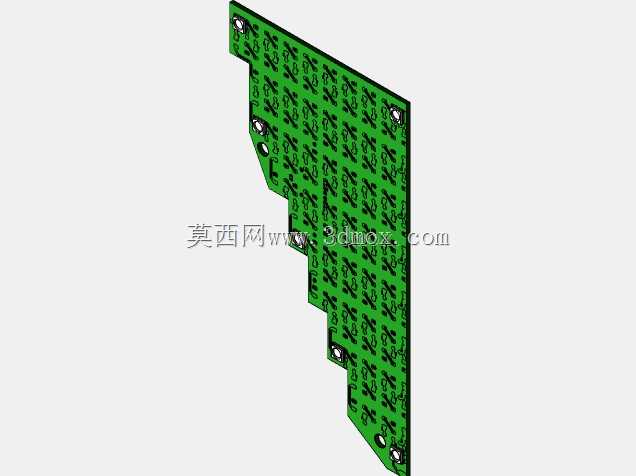

本次设计的异形结构印制电路板，主要面向紧凑型电子设备内部的空间适配场景，常见于小型智能终端、定制化工业控制模块、嵌入式显示单元的内部电路承载场景，这类场景往往受限于设备外壳的不规则内部腔体，无法采用常规矩形电路板完成布局，因此需要针对性设计异形轮廓的板件来充分利用狭窄空间。该板件的核心用途是承载显示驱动相关的电子元器件，完成电信号的传输与分配，为配套的显示单元提供稳定的电路连接载体，同时通过板上预设的安装孔位完成与设备壳体、内部支架的固定，避免设备使用过程中板件移位导致的接触不良问题。从功能特性来看，板体表面布满标准化的印制线路走线，可实现不同电子元件引脚之间的电信号连通，板边预留的多个定位安装孔均做了金属化包边处理，既可以通过螺丝完成刚性固定，也能实现接地屏蔽的效果，降低外部电磁信号对板上电路的干扰；板体的阶梯状异形轮廓完全匹配对应设备的内部腔体走势，在避让壳体内侧加强筋、凸台结构的同时，最大化利用可用空间布置线路，相比常规矩形板能够在有限空间内多布置近三成的走线线路，提升空间利用率。设计过程中首先根据目标设备的内部腔体扫描数据确定板件的外轮廓边界，逐一标记需要避让的结构位置，再根据电路原理图的元件布局需求调整轮廓的阶梯尺寸，确保所有元件的焊盘位置都落在板体有效区域内；安装孔的位置选择在板件受力均匀的边缘区域，避免固定时板件产生弯曲应力导致线路断裂，同时孔位间距匹配设备内部支架的预装螺柱位置，无需额外设计转接件即可完成装配。外形尺寸上板件整体为长条形阶梯结构，最大长度方向适配腔体的纵深尺寸，宽度方向随阶梯结构逐级收窄，最窄处宽度仅为最宽处的三分之一，刚好嵌入腔体的狭窄延伸区域；板厚采用常规印制板标准厚度，安装孔的孔径匹配常用的微型固定螺丝尺寸，安装边界预留足够的安全距离，确保板件安装后与周边其他部件保持安全间隙，不会出现短路或者结构干涉的问题。
