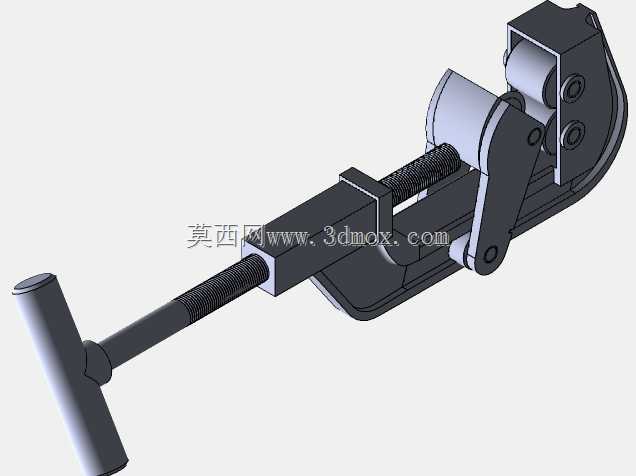

手动螺旋进给式管材切割工装结构

这款手动切管设备主要面向小批量管材加工作业、现场管线安装维修、五金加工门店零散下料等场景，能够适配薄壁金属管、硬质塑料管等不同材质的圆形管材切断作业，无需外接电源气源，完全依靠手动操作即可完成管材的夹紧与旋切工序，尤其适合户外无供电场景下的管线施工作业、家装水电改造现场的管材裁切、小型机修车间的小规格管材下料需求，相比大型电动切管设备具备更强的场景适配性，也避免了手持切割工具带来的切口歪斜、毛刺过大的问题。设备整体采用螺旋进给配合杠杆夹紧的结构设计，核心功能逻辑分为管材定位夹紧与旋切进给两个部分：前端的夹装结构通过铰接式压臂配合滚轮组实现管材的环抱式定位，两个支撑滚轮与切割刀头形成三点受力结构，能够在切割过程中稳定承托管材，避免管材晃动导致的切口偏移；中部的螺旋传动副通过T型手柄驱动丝杆转动，带动滑动夹座沿机身导轨方向平稳进给，精准控制切割刀头的吃刀量，操作人员只需匀速转动手柄即可逐步完成进刀，配合手动绕管材转动设备的操作，即可实现整圈管材的平滑切断，切口平整无明显变形，能够减少后续管口打磨的工序量。在设计思路上，这款设备优先考虑手动操作的施力合理性，将驱动手柄设置在机身尾部，操作人员单手握持手柄即可完成进给施力，铰接压臂的开合角度经过优化，能够适配一定直径范围内的管材装夹，无需额外更换夹具配件；机身主体采用框架式结构，在保证结构刚性的前提下控制整体重量，方便操作人员手持移动作业，所有受力部件均做了加厚处理，能够承受手动进给时的径向压力，避免长期使用出现结构变形。从安装与使用边界来看，这款设备属于手持便携式作业工具，无需固定安装台面，操作人员可直接手持完成全部操作，整体长度适配成年人单手握持的操作范围，夹装开口范围覆盖日常家装、维修场景常用的小直径管材规格，切割刀头采用标准通用配件，后期磨损后可快速更换，无需复杂的拆装调试，设备整体无复杂电控或液压部件，日常维护仅需定期给丝杆传动部位加注润滑脂即可，维护成本极低，能够长期在复杂作业环境下稳定使用，不会因为粉尘、潮湿等环境因素出现故障失效。
