双气缸驱动开合式导料卸料料斗结构

该料斗机构主要应用于自动化生产流水线的物料中转、定量卸料环节，常见于五金零件加工、食品分装、建材配料、注塑机周边供料等场景，可安装在输送线末端、加工设备进料口上方，承接上游输送来的颗粒状、小块状、小型零件类物料，通过可控的开合动作完成定点卸料，避免物料撒漏、下料卡滞的问题，相比传统手动抽拉式料斗，无需人工操作即可配合生产线节拍完成自动供料，大幅提升连续生产的作业效率。

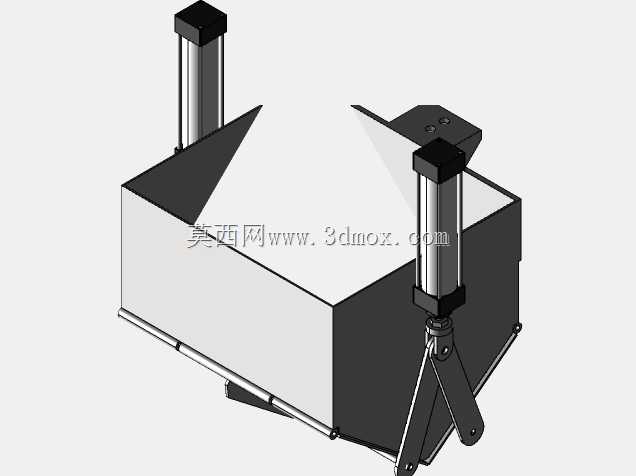

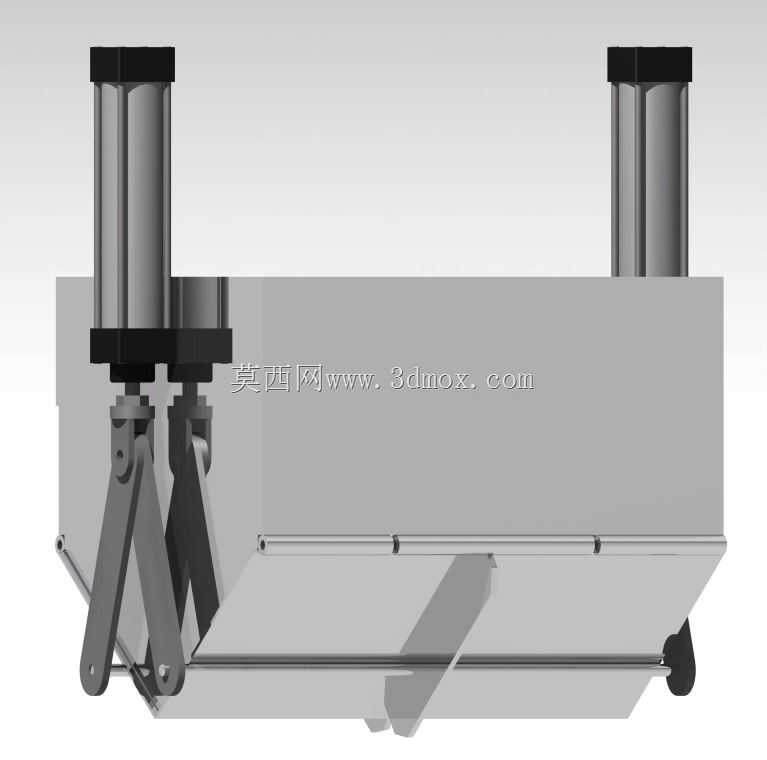

整套机构采用双气缸对称驱动的设计思路，料斗主体为上宽下窄的倒梯形敞口结构，上部敞口可对接上游来料的出料端，下部设置两个对称布置的开合翻板，翻板通过铰接支座与料斗侧壁连接，每个翻板通过连杆结构与对应侧的气缸输出端相连，气缸竖直固定在料斗上部的安装支架上，当气缸活塞杆伸出时，通过连杆带动两侧翻板向内闭合，形成封闭的储料空间承接物料；当气缸活塞杆回缩时，拉动连杆带动翻板向外张开，料斗内的物料在重力作用下顺着翻板的导向面下落至下游工位，双气缸对称布置的设计可保证两侧翻板开合动作同步，避免单侧受力导致的卡涩、漏料问题。

在功能特性上，该机构通过气缸的行程控制可实现翻板开合角度的调节，以此适配不同下料速度、不同粒径物料的卸料需求，料斗内壁做顺滑过渡处理，无直角积料死角，可减少物料残留；铰接位置均设置耐磨衬套，可降低长期往复开合带来的磨损，延长设备使用寿命。安装边界方面，料斗上部的安装支架预留有标准安装孔位，可直接固定在生产线的机架横梁上，整体结构紧凑，横向占用空间小，无需额外搭建复杂支撑结构，气缸的气路接口采用标准快插接口设计，可直接对接工厂现有压缩空气管路，接入电磁阀后即可配合生产线的PLC控制系统实现卸料动作的自动化触发，无需对现有产线做大规模改造即可快速投入使用。在外形尺寸设计上，料斗的储料容积可匹配常规节拍生产线的单次供料量，上部敞口宽度可适配多数常规皮带输送机的出料宽度，下部开合后的卸料开口尺寸可保证物料顺畅下落不卡堵，两侧气缸的外置布置也方便后期的维护保养，出现故障时可快速更换配件，减少产线停机时间。
