方孔加工用CNC适配连接装置

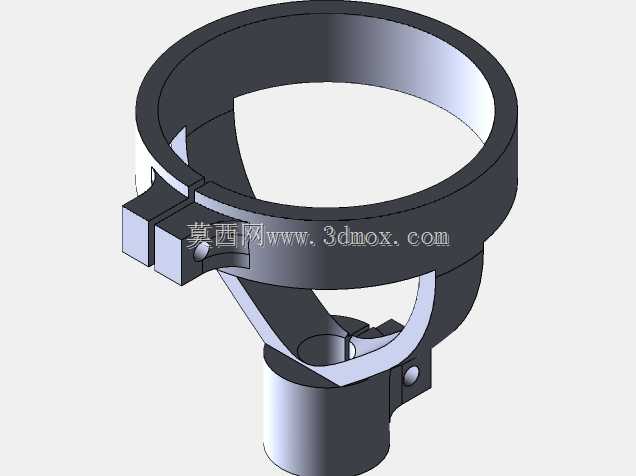

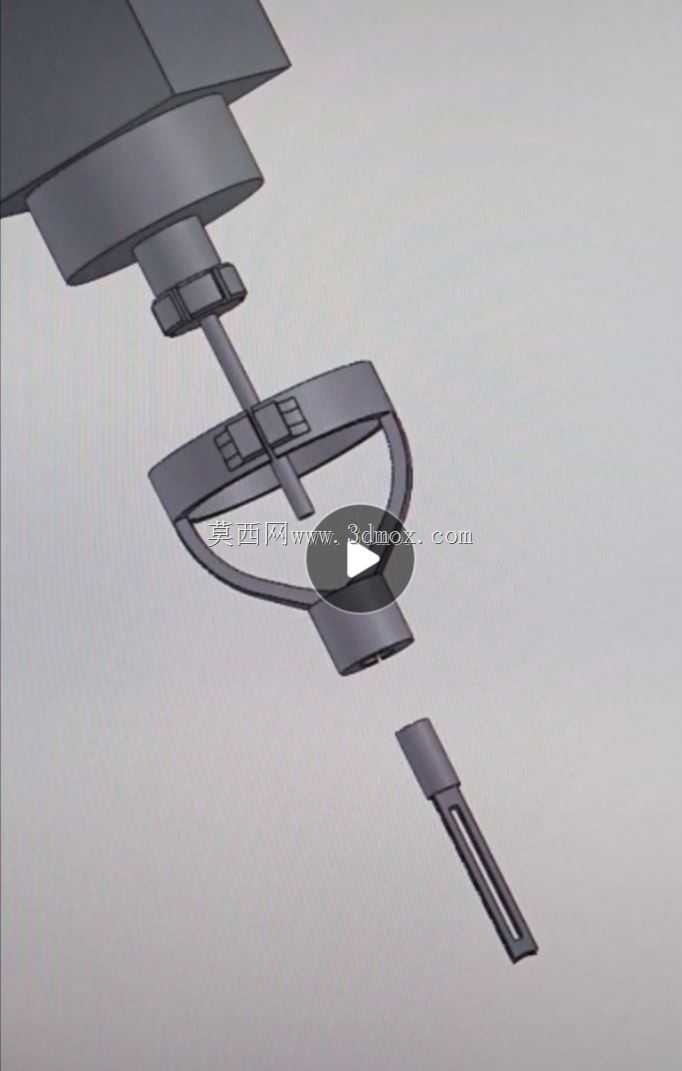

这款适配装置主要面向数控加工场景中方孔类结构的加工作业需求，在常规三轴CNC铣床、加工中心的作业体系中，常规刀具装夹结构仅能适配旋转类切削刀具完成圆孔、平面、曲面等常规特征加工，面对方形安装孔、方形传动孔这类非圆截面的内孔加工需求时，往往需要借助特殊的装夹转换结构来实现刀具的特定运动轨迹输出，这款适配装置正是为填补这一作业场景空白而设计。从实际用途来看，该装置安装在机床主轴端面与专用方孔加工刀具之间，上端的方形连接座可直接与机床主轴端的标准安装位对接，通过周向均匀分布的锁紧结构实现与主轴的刚性连接，能够稳定传递主轴输出的扭矩与进给动力，避免加工过程中出现连接松动、传动打滑的问题。装置中部的回转调节结构可根据加工方孔的尺寸规格调整输出端的偏心行程，无需更换整套工装即可适配一定尺寸区间内的方孔加工作业，大幅降低了多规格加工场景下的工装更换成本与调试时间。下端的刀具装夹位采用快换式锁紧结构，可快速装夹对应规格的方孔切削刀具，装夹后刀具的同轴度与跳动量可控制在精加工允许的公差范围内，保证方孔加工的尺寸精度与内壁表面质量。在设计思路上，这款适配装置充分考虑了数控加工现场的实际使用需求，整体结构采用模块化分层设计，上端的主轴连接模块采用标准通用接口尺寸，可适配市面上多数常规规格的立式加工中心、数控铣床主轴，无需对机床原有结构进行改造即可直接安装使用；中部的传动调节模块采用耐磨合金材质制作传动配合面，经过淬硬处理后可承受大切削参数下的交变载荷，长期使用也不会出现配合间隙过大导致的加工精度衰减；下端的刀具装夹模块设置了多重锁紧定位结构，可保证刀具装夹后的位置精度，避免加工过程中刀具出现窜动影响加工质量。从安装边界来看，该装置整体轴向尺寸紧凑，安装后不会过多占用机床Z轴的有效加工行程，可适配常规行程范围内的零件加工作业；上端方形连接座的外形尺寸符合标准主轴端的避让空间要求，安装后不会与机床主轴护罩、工件夹具发生运动干涉；下端装夹刀具后的最大回转半径经过严格核算，在全行程调节范围内都不会超出机床主轴端的安全作业空间，可保证加工过程的运行安全。在实际加工应用中，这款适配装置可完成盲孔、通孔类方形内孔的铣削加工，加工出的方孔内壁垂直度、边角过渡精度都能满足常规机械零件的装配要求，可广泛应用于五金零件加工、传动部件制作、工装夹具生产等场景的方孔加工作业，相比传统的插削、拉削方孔加工方式，借助CNC机床的数控进给能力，该装置可实现单件小批量场景下的方孔灵活加工，无需定制专用拉刀，也无需将工件转移至插床等专用设备，大幅缩短了零件的整体加工流程，提升了小批量定制加工场景下的生产效率。
