内燃机用组合式凸轮轴结构设计

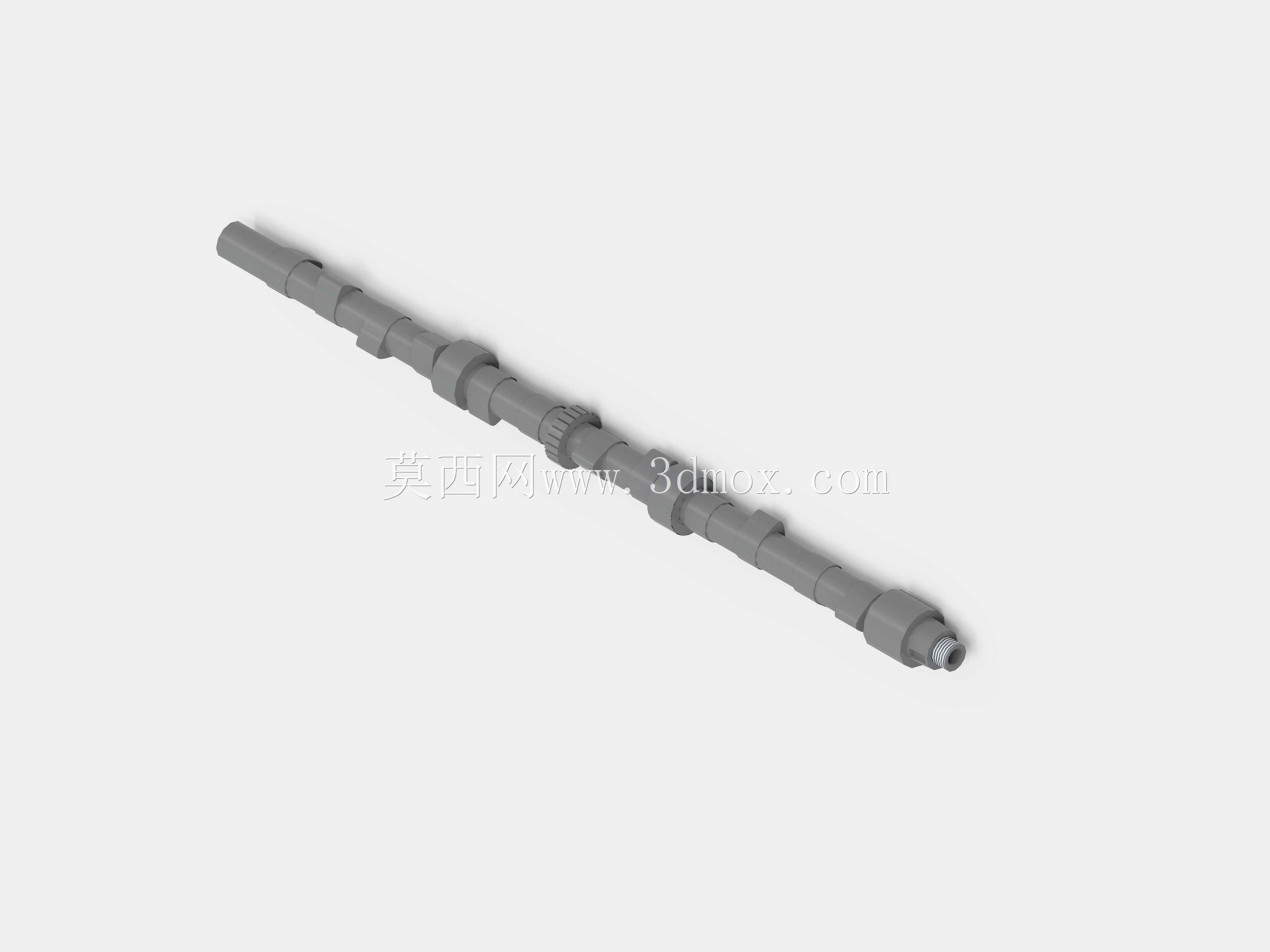

该凸轮轴作为内燃机配气机构的核心传动部件，主要应用于小排量乘用车汽油机、通用小型汽油机以及小型柴油动力设备中，承担着驱动进排气门定时启闭的核心作用，直接决定动力设备的进气效率、排气顺畅度与运转平顺性，是动力输出系统中决定燃烧效率的关键零件。在实际设备运行过程中，凸轮轴随曲轴通过正时机构同步驱动，按照预设的配气相位角度，通过轴体上分布的多组凸轮型线推动气门挺柱、推杆或摇臂组件，精准控制进排气门的开启升程与开启持续时间，保证气缸在进气行程吸入充足的新鲜混合气、排气行程彻底排出燃烧废气，同时在压缩与做功行程保证气门紧密闭合，维持气缸的密封性能。该款凸轮轴采用整体式长轴结构设计，沿轴向依次排布多组进排气凸轮，轴段上预留有轴承支撑轴颈、正时驱动齿轮安装位、信号触发轮安装位以及轴向定位结构，整体采用等强度设计思路，在保证轴体刚性与抗扭强度的前提下，通过轴径的阶梯变化尽可能降低轴体自身重量，减少高速运转过程中的转动惯量，降低正时驱动系统的动力损耗。设计过程中针对不同气缸的工作顺序匹配了对应的凸轮相位角，每一组凸轮的型线都经过升程曲线优化，在保证气门开闭动作快速响应的同时，尽可能降低气门落座时的冲击载荷，减少配气机构的运转噪音与零件磨损。轴体的支撑轴颈采用统一的尺寸公差设计，能够直接与缸盖内的凸轮轴轴承孔配合安装，轴向通过轴端的定位结构限制窜动量，安装边界适配主流的顶置凸轮轴缸盖布局，不需要额外改动缸盖的原有安装结构即可完成装配。轴体上的齿轮安装位采用花键与轴肩定位结构，能够保证正时齿轮与轴体无相对转动，确保配气相位的长期准确性，避免长期运转后出现相位偏移导致的动力下降、油耗上升等问题。凸轮表面与轴颈表面均设计有均匀的润滑油道连通结构，设备运转时压力润滑油可通过缸盖内的油道进入轴颈与凸轮表面，形成持续的油膜润滑，降低凸轮与挺柱接触面、轴颈与轴承接触面的摩擦系数，提升零件的长期使用寿命，即使在高转速连续运转的工况下，也能保证各摩擦面处于良好的润滑状态，避免出现异常磨损、拉毛等失效问题。
