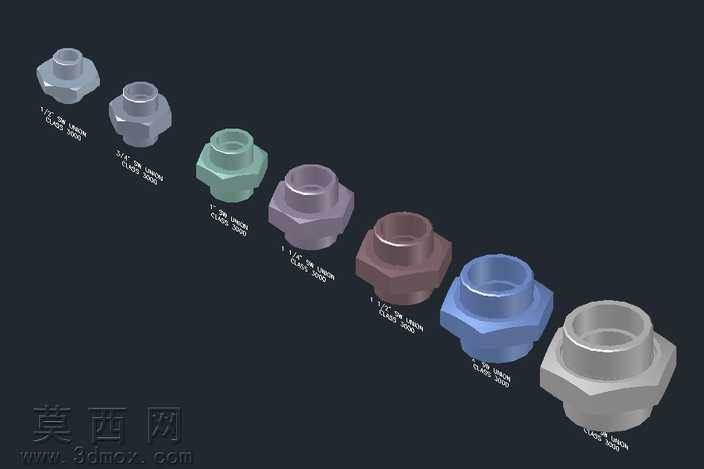

英寸规格套接字焊缝管接头系列三维设计

本次设计的系列英寸规格套接字焊缝管接头，采用三维参数化建模方式完成全规格族的构建，覆盖1/2英寸至2-1/2英寸的常用管路通径区间，适配英制管路系统的连接需求。建模过程中首先梳理不同规格接头的尺寸关联逻辑，以六角驱动部位、套接承口端、外螺纹连接端三个核心结构为基准，建立全局参数驱动关系，当调整通径参数时，六角对边尺寸、承口深度、螺纹长度、整体高度等关联尺寸可自动匹配对应英制标准数值，避免逐件建模的尺寸误差。建模阶段优先采用实体拉伸、旋转切除等基础特征完成主体结构搭建，对六角棱边做微小倒圆角处理还原真实加工的工艺细节，承口内部的焊接定位台阶做精准尺寸约束，保证现场焊接时管材插入深度符合工艺要求，外螺纹部位采用螺旋线扫描切除方式生成真实牙型结构，而非贴图模拟，可直接用于后续的装配干涉检查与工程图导出。材质与渲染环节，针对不同规格的展示需求分配差异化的金属材质，从浅灰镀锌质感、青绿色铜质质感、深棕氧化质感等到亮蓝喷涂质感逐一调试材质参数，调整金属粗糙度、反射率与环境光遮蔽参数，让不同材质的金属光泽呈现出真实的质感差异，渲染场景采用深灰色纯色背景搭配柔和侧光，突出接头的六角轮廓与端部结构细节，每个接头旁标注对应规格参数，方便快速识别不同型号。结构设计上严格遵循英制管接头的连接逻辑，套接端预留均匀的焊缝填充间隙，六角部位的厚度满足管路安装时的扳手扭矩受力要求，整体结构无冗余设计，所有过渡部位均做应力释放圆角处理，可适配液压、气动、给排水等多类英制管路系统的连接场景，系列化的模型文件可直接导入装配环境完成管路布局设计，也可导出为通用格式用于加工工艺模拟、安装流程演示等场景。
