管道切割作业专用固定夹持基座结构

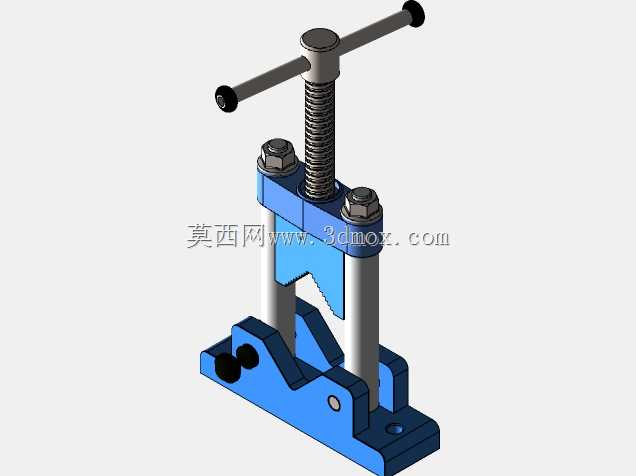

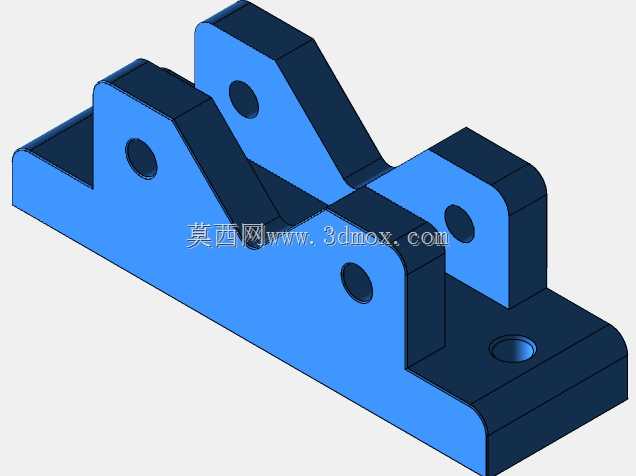

这款夹持基座是管道加工作业场景中配套切割、套丝、坡口工序的核心定位工装，主要面向水电安装、暖通管路铺设、小型机加工维修等作业场景，解决薄壁金属管、硬质塑料管在切割加工过程中易窜动、夹持变形、定位偏移的常见问题，为管类工件提供稳定的刚性装夹支撑。从实际作业用途来看，该基座作为管子虎钳的固定承载主体，需要承担钳体活动组件的安装定位、装夹反力的承载传导、作业台面的固定连接三大核心功能，区别于普通台虎钳的平面夹持结构，其结构设计完全适配圆形管件的装夹受力特点，能够避免圆形工件装夹时打滑、压伤管壁的问题。在功能特性设计上，基座整体采用一体式铸钢成型的结构思路，主体承载面做了加厚处理，多组立板支撑结构形成了稳定的三角受力框架，能够承受切割作业时的径向冲击力与周向扭转力，不会出现装夹松动或基座变形的问题；立板上预设的多组同轴销孔，用于安装钳口活动组件与传动丝杠，孔位同轴度公差控制在0.02mm以内，保证活动钳身开合顺畅无卡滞，长期使用不会出现丝杠偏磨的情况；基座底部预留的沉头安装孔，可通过螺栓将整个钳体固定在工作台面或者移动式作业支架上，安装孔位采用长圆孔设计，允许一定的安装位置误差，适配不同规格的作业台面安装需求。从设计思路来看，这款基座摒弃了传统分体焊接式虎钳底座易开裂、精度差的缺陷，采用一体化铣削成型的结构设计，所有受力转角处都做了圆角过渡处理，避免应力集中导致的基座断裂问题；立板的高度与间距经过反复校核，既能够保证最大装夹管径时的钳口开合行程，又不会因为立板过高导致整体结构刚性下降；基座底部的接触面做了精铣处理，安装后与台面贴合度高，作业时不会出现晃动异响。在外形尺寸与安装边界上，基座整体长度适配常规15-110mm管径的装夹需求，整体宽度控制在200mm以内，不会占用过多工作台面空间，安装孔的孔距符合通用钳工台的预留安装尺寸，不需要额外打孔改造即可直接替换同类型老旧虎钳的基座部件；基座的承载面高度符合人体作业的舒适操作区间，长时间进行管道切割作业不会产生过度的操作疲劳，整体结构没有多余的冗余设计，所有结构特征都服务于装夹稳定性与操作便捷性的核心需求，能够在各类复杂的户外、车间作业环境下长期稳定工作，为管道加工作业提供可靠的装夹保障。
