深沟球式滚珠轴承结构设计

这款滚珠轴承是机械传动系统中应用极为广泛的旋转支撑部件，主要承担径向载荷，也可在适配工况下承受一定量的轴向载荷，在各类需要降低轴系运转摩擦阻力、保证旋转精度的场景中发挥核心作用。从日常民用的家电电机、电动工具，到工业领域的机床主轴、输送辊道、泵阀设备，再到交通领域的车辆轮系、传动箱，几乎所有存在旋转运动的机械结构中，都能见到这类滚珠轴承的身影，它能够有效支撑旋转轴或其他回转体，在约束轴系轴向与径向窜动的同时，将运转过程中的滑动摩擦转化为滚动摩擦，大幅降低动力传递过程中的能量损耗，减少配合面的磨损速率，延长整套设备的维护周期与使用寿命。

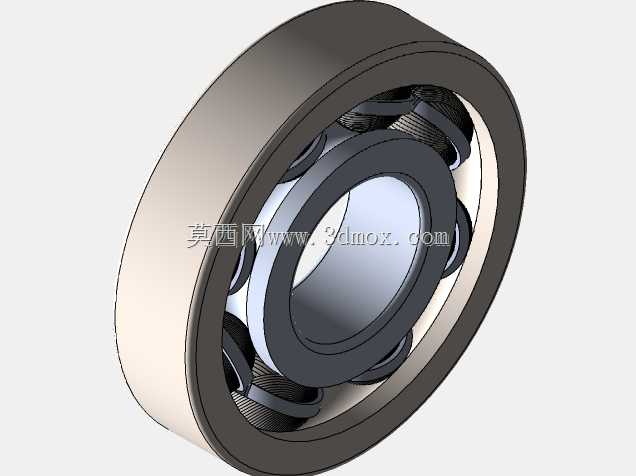

该轴承采用经典的四点接触滚动结构设计，整体由内圈、外圈、滚动钢珠、保持架四个核心部分组成：内圈与旋转轴采用过盈配合随轴同步转动，内圈外侧设置与钢珠曲率匹配的弧形滚道；外圈与设备轴承座采用过渡或过盈配合固定，内侧同样设置对应滚道，为钢珠提供连续平滑的滚动路径；滚动钢珠均匀排布在内外圈滚道之间，是传递载荷、实现滚动摩擦的核心元件，钢珠的直径精度、圆度公差直接决定轴承的运转平稳性与承载能力；保持架采用兜孔结构将每颗钢珠等距分隔，避免钢珠在运转过程中相互接触碰撞产生额外摩擦与噪音，同时引导钢珠在滚道内平稳循环滚动，保证载荷在各钢珠间均匀分布。

在设计过程中，首先根据目标应用场景的额定载荷、极限转速、预期寿命计算所需的钢珠数量与直径，匹配内外圈的滚道曲率半径，滚道曲率通常略大于钢珠半径，在保证接触面积足够承载的同时，降低滚动过程中的接触应力；其次严格控制各部件的形位公差，内圈内径、外圈外径的圆柱度公差，滚道的径向跳动公差，两端面的平行度公差都需要匹配对应精度等级的要求，保证安装后轴系的旋转精度；同时预留合理的安装配合余量，内圈与轴的配合公差根据载荷性质选择，外圈与轴承座的配合则考虑安装拆卸的便捷性与外圈的微量游动需求，避免过盈量过大导致轴承内部游隙过小出现卡滞，或是过盈量不足出现配合面打滑磨损。

外形与安装边界方面，该轴承为标准深沟球构型，整体呈规整圆环结构，轴向宽度远小于外径尺寸，安装时仅需要在轴上加工对应直径的轴肩、在轴承座内加工对应尺寸的座孔即可完成定位，不需要额外的复杂固定结构，轴向占用空间小，安装拆卸便捷，能够适配紧凑的设备内部布局。轴承的径向截面尺寸经过优化，在保证足够承载能力的前提下尽可能缩小外径与内径的差值，降低整体重量，同时两端面为平整加工面，可适配密封圈、防尘盖等附加结构，满足粉尘、潮湿等复杂工况下的密封防护需求，避免外界杂质进入滚道内部破坏钢珠与滚道的配合表面，也能防止轴承内部润滑脂泄漏，保证长期运转的润滑效果。
