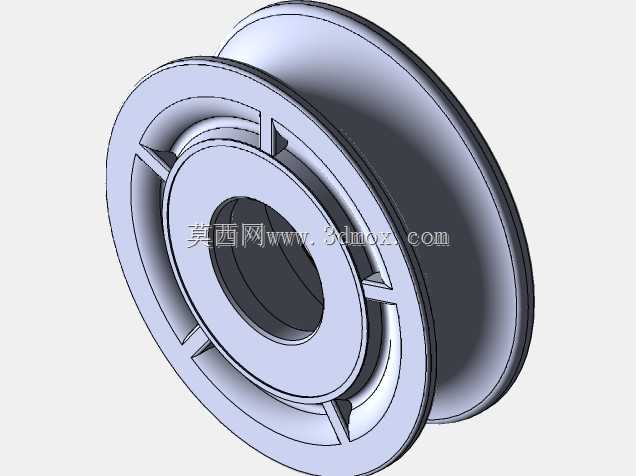

带辐条加强结构的V型槽导向滑轮

这款带辐条加强结构的V型槽导向滑轮，是工业传动、物料输送、起重牵引场景中常用的导向承载部件，核心作用是为柔性牵引件提供稳定的转向支撑与行程导向，常见于轻小型起重设备、自动化生产线输送机构、线缆收放装置、健身器材传动系统以及门窗启闭传动结构中，能够有效降低牵引绳运动过程中的摩擦阻力，约束牵引件的运动轨迹，避免绳索跑偏、脱槽引发的设备故障。

从功能特性来看，该滑轮采用单V型槽轮体设计，槽面弧度经过适配优化，可兼容圆截面钢丝绳、尼龙绳、编织牵引带等多种柔性传动件，槽壁与绳索的接触面积均匀，能分散绳索工作时的局部压应力，既减少绳索表面的磨损速率，也能降低轮槽自身的接触疲劳损耗。轮体单侧采用六组辐条式加强结构，相比实心轮体大幅降低了自身转动惯量，让滑轮在高速往复转动时响应更灵敏，不会因为自身重量过大增加传动系统的额外负载，同时辐条之间的镂空结构也能减少作业环境中粉尘、碎屑在轮体表面积聚，降低杂物卡滞转动副的风险。

设计思路上，这款滑轮充分平衡了结构强度与轻量化需求，中心设置阶梯式安装通孔，可适配不同直径的固定转轴，孔位周边做了加厚凸台设计，能够提升轮体与转轴配合部位的压溃强度，避免长期受径向载荷作用出现孔位变形、偏心转动的问题。轮缘外侧做了加厚挡边，挡边高度高出槽底足够尺寸，即使牵引绳在工作中出现小幅跳动，也能被挡边约束在槽内，不会发生脱槽故障。辐条与轮缘、轮毂的连接位置均做了圆弧过渡处理，消除了直角结构带来的应力集中问题，让轮体承受突发冲击载荷时，应力能够均匀分散到整个轮体结构上，避免局部应力过大出现辐条断裂的情况。

从安装边界来看，该滑轮属于薄型单槽轮结构，轴向厚度较小，适合安装在空间紧凑的传动工位，安装时只需将中心孔与适配转轴配合，加装轴向定位挡圈即可完成固定，不需要额外设计复杂的安装支座。轮体的外径尺寸适配常规轻载牵引场景的绳索弯曲半径要求，不会因为轮径过小导致绳索反复弯折出现疲劳断丝，能够有效延长牵引绳索的使用寿命，整体结构没有易损的复杂异形结构，后期维护只需定期清理槽内杂物、在转动配合位置加注润滑脂即可长期稳定工作。
