撬装式小型合成氨生产装置结构设计

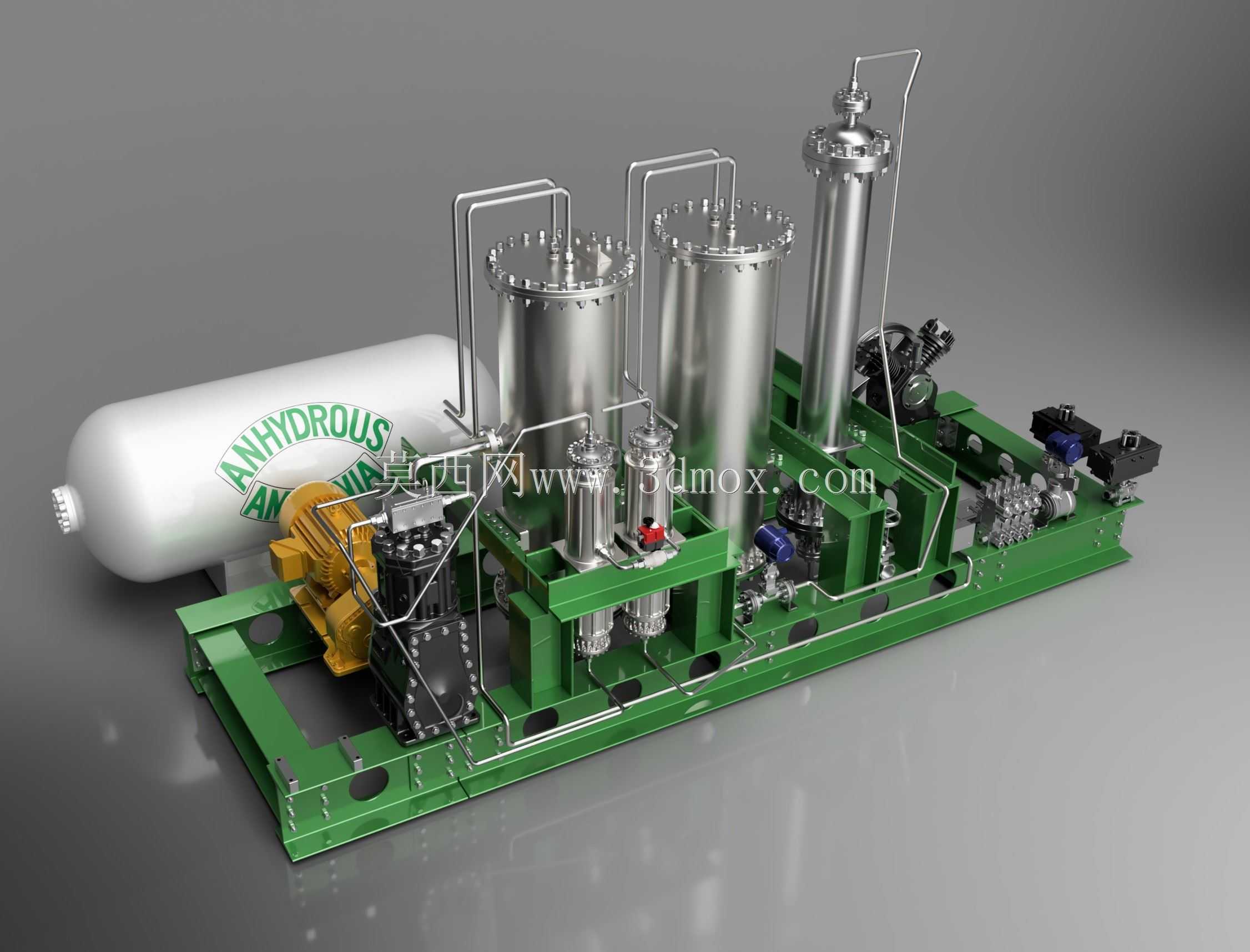

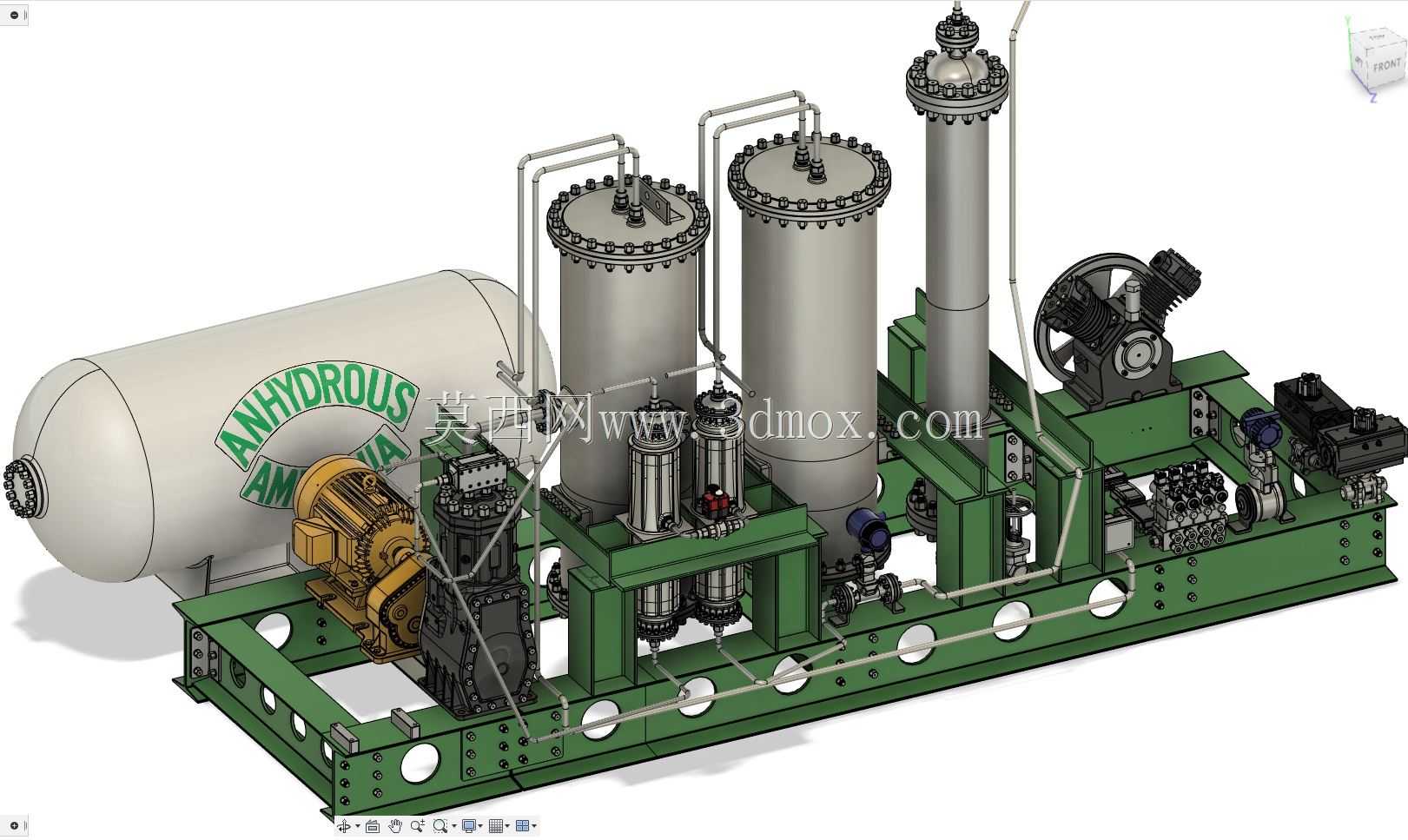

本套小型合成氨装置面向分布式化工生产、偏远地区农资自给、小规模工业用氨场景设计，可适配无集中化工供氨配套的区域，解决液氨长距离运输成本高、存储风险大的痛点，既能够为中小型农场提供自产氮肥的核心生产单元，也可为精细化工、烟气脱硝等场景提供小流量稳定氨源，无需依赖大型合成氨厂的长距离管网或危化品运输链路。装置整体采用撬装集成式设计思路，将原料预处理单元、气体压缩单元、催化反应单元、气液分离单元、成品存储单元全部集成在统一的钢制撬装底座上，所有管路、阀组、仪表均在出厂前完成预组装与压力测试，现场仅需接入原料气接口、供电线路与冷却水回路即可投入运行，大幅降低现场安装的施工周期与技术门槛，适配野外、厂区边角等非标准化工场地的快速部署需求。功能层面，装置可完成原料气的净化除杂、多级增压、高温催化合成、成品冷凝分离全流程作业，核心反应段采用列管式恒温结构，配合专用的铁基催化剂装填腔，可在稳定的压力温度区间内完成氮氢气的高效合成，反应后未转化的原料气通过回流管路重新送入压缩单元循环利用，有效提升原料转化率，降低生产过程中的物料损耗。撬体底座采用加厚型钢焊接成型，预留了标准叉车孔与吊装吊点，可满足整体转运、快速移位的需求，整体布局充分考虑日常操作与检修空间，阀门、仪表均布置在操作人员站立可及的高度区域，换热器、分离器等需要定期维护的部件周边预留了足够的拆装操作空间，储氨单元采用卧式承压储罐结构，布置在撬体侧方远离高温反应段的位置，兼顾管路连接效率与生产安全距离。整套装置的管路走向采用分层排布设计，高压工艺管路、冷却水管路、仪表控制管路分属不同层架，避免不同压力等级、不同介质管路的交叉干扰，同时外露管路均做了防锈与标识处理，方便日常巡检时快速识别介质流向与管路属性。
