多芯孔法兰式面板安装电连接器插座结构

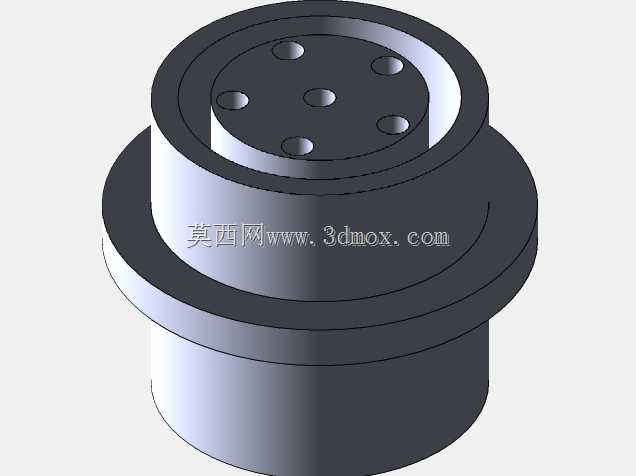

这款面板安装插头属于电气连接领域的基础接插部件，主要应用在工业控制柜、机电设备面板、检测仪器外壳、户外电气箱体等需要在设备壁面实现线缆贯通连接的场景中，承担设备内部电路与外部线缆之间的信号传输、小功率电力导通作用，能够在设备组装、后期运维过程中实现线缆的快速插拔对接，避免直接焊接线缆带来的拆装不便、接线错误等问题。从实际使用功能来看，该部件为孔式插座端，端面均匀分布六个接触件安装孔，可适配对应规格的六芯插针接头，能够同时传输六路独立的电信号或者小电流供电回路，满足多数小型机电设备、传感装置的多线路连接需求；中部的环形法兰盘是核心安装定位结构，安装时可将插头下端插入设备面板预先开好的对应尺寸安装孔内，法兰盘贴合在面板外壁面，可通过法兰周向的预留固定位配合紧固件实现与面板的锁紧固定，避免插头在插拔受力时出现松动、移位甚至脱落的情况，保证连接结构的稳定性。在设计思路上，整体采用阶梯轴式的同轴结构，上端的环形凸台一方面作为插拔对接时的导向限位结构，与对接插头的内凹结构配合实现插合时的自动对中，降低插针对孔的难度，避免插针歪折损伤，另一方面凸台的环形侧壁可在插合后与对接端外壁形成贴合防护，减少灰尘、水汽从接插缝隙进入接触件区域的概率，提升连接部位的环境防护能力；下端的柱体为穿舱段，长度匹配常规设备面板的壁厚范围，插入面板后不会过多占用设备内部的安装空间，避免与内部其他元器件产生干涉。外形尺寸方面，整体为同轴回转体结构，最大外径为中部法兰盘的外圆尺寸，适配的面板安装孔直径与下端柱体外径匹配，安装时仅需在面板上开设单一直径的圆孔即可完成装配，无需加工复杂的异形安装位，大幅降低面板的加工难度与成本；插合端的六个接触孔呈中心对称均匀排布，保证插合时各方向受力均匀，插拔过程中不会出现偏卡问题，同时各孔位之间保留足够的绝缘间距，避免相邻回路之间出现击穿、串扰问题，保障电气连接的可靠性。
