汽车车身侧围钣金支撑焊接组件

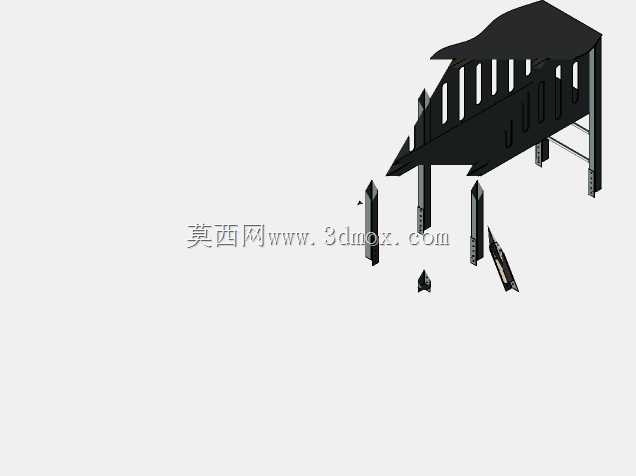

该结构组件主要应用于乘用车白车身焊装生产环节，作为车身侧围下部与底盘纵梁连接的过渡支撑单元，承担侧围外板焊接过程中的定位承托、以及白车身总成状态下的局部载荷传递作用，是车身焊装工序与整车装配环节中不可或缺的配套结构件。在实际生产场景中，这类组件会预先在焊装夹具上完成各分体零件的定位拼合，通过电阻点焊与侧围外板、门槛梁内板完成刚性连接，后续随白车身进入电泳、涂装工序，最终在总装环节配合完成侧围内饰、线束卡扣的安装固定。从功能特性来看，该组件采用分体式设计思路，将整体承托结构拆分为主支撑板、多根立式支撑柱、局部加强小支架几个独立单元，既可以根据不同车型的侧围曲面弧度调整主支撑板的型面曲率，适配不同轴距、不同侧围造型的车型开发需求，也能在局部支撑柱出现磨损、变形时单独更换对应零件，降低生产过程中的备件维护成本。主支撑板采用带长条形减重孔的钣金冲压结构，在保证整体抗弯强度的前提下尽可能降低零件自重，避免增加白车身的整体重量，符合汽车轻量化的设计方向；板件边缘预留的焊接凸台，能够保证焊接过程中电极头有足够的操作空间，避免出现虚焊、焊穿等质量缺陷。立式支撑柱采用等截面细长钢结构，柱身预留的安装孔位既可以作为焊装夹具的定位销孔，保证每次拼合时的位置精度控制在±0.2mm以内，也能在后续总装环节作为内饰板的卡扣安装基座，实现一个结构同时满足多工序的使用需求。从安装边界来看，主支撑板的整体弧度完全匹配对应车型侧围下部的曲面走势，安装后与侧围外板的贴合间隙控制在0.5mm以内，避免焊接后出现表面凹凸的外观缺陷；各支撑柱的长度根据车身门槛梁的高度差做差异化设计，保证组件安装后各支撑点的受力均匀，不会出现局部应力集中导致的钣金开裂问题；组件整体的安装空间完全避让开车身下部的线束走向、燃油管路布置路径，不会与周边底盘零件产生运动干涉，在整车行驶过程中，该组件还能辅助传递侧围受到的侧向冲击载荷，将外力分散到底盘纵梁结构上，提升车身侧面的碰撞安全性能。设计过程中充分考虑了冲压工艺的成型可行性，主支撑板的所有弯折处都预留了合理的折弯圆角，避免冲压过程中出现板材开裂的问题，各分体零件的连接位置都设计了定位缺口，方便一线操作工人快速完成零件对位，降低焊装工序的操作难度，提升生产线的整体装配效率。
