卧式螺带混合设备结构设计方案

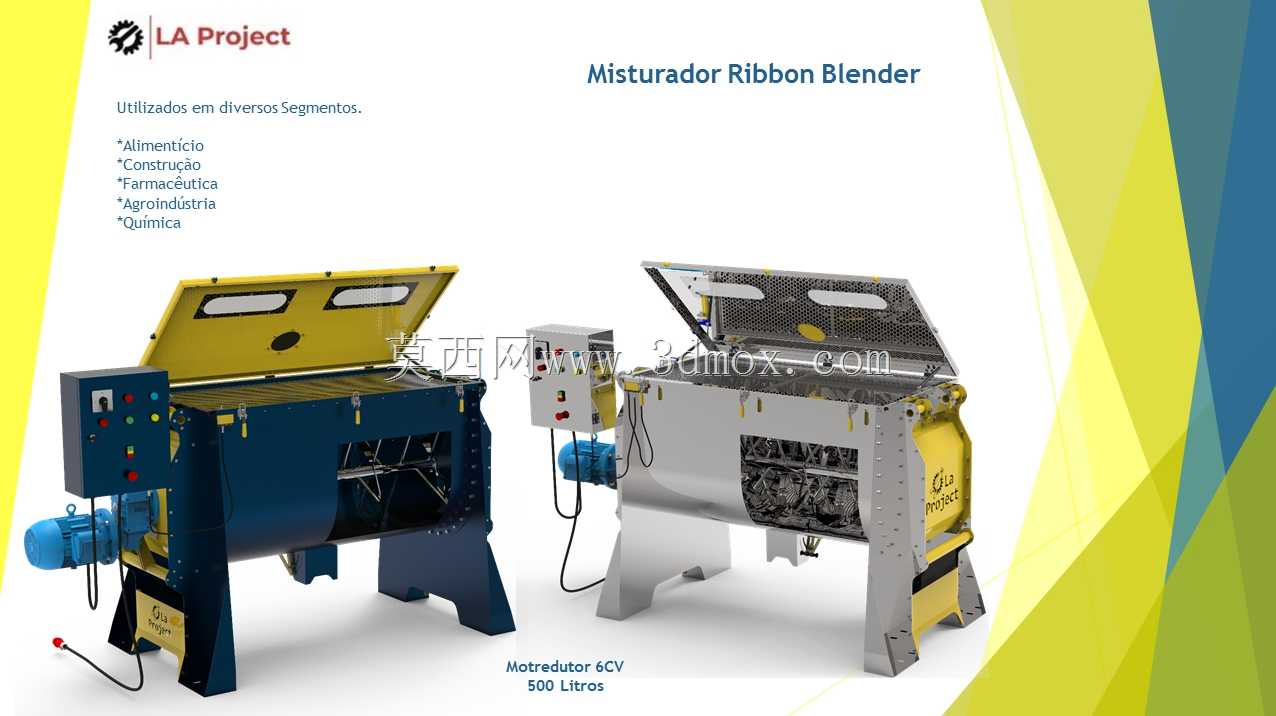

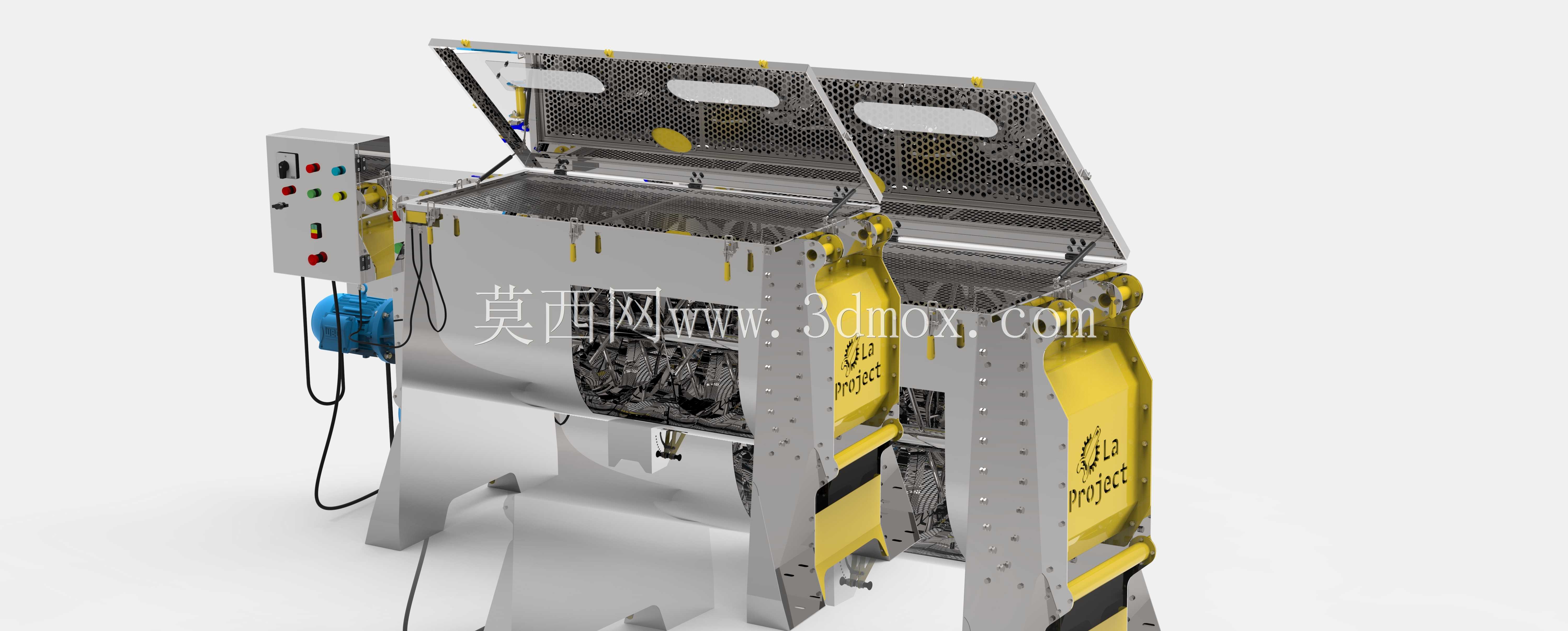

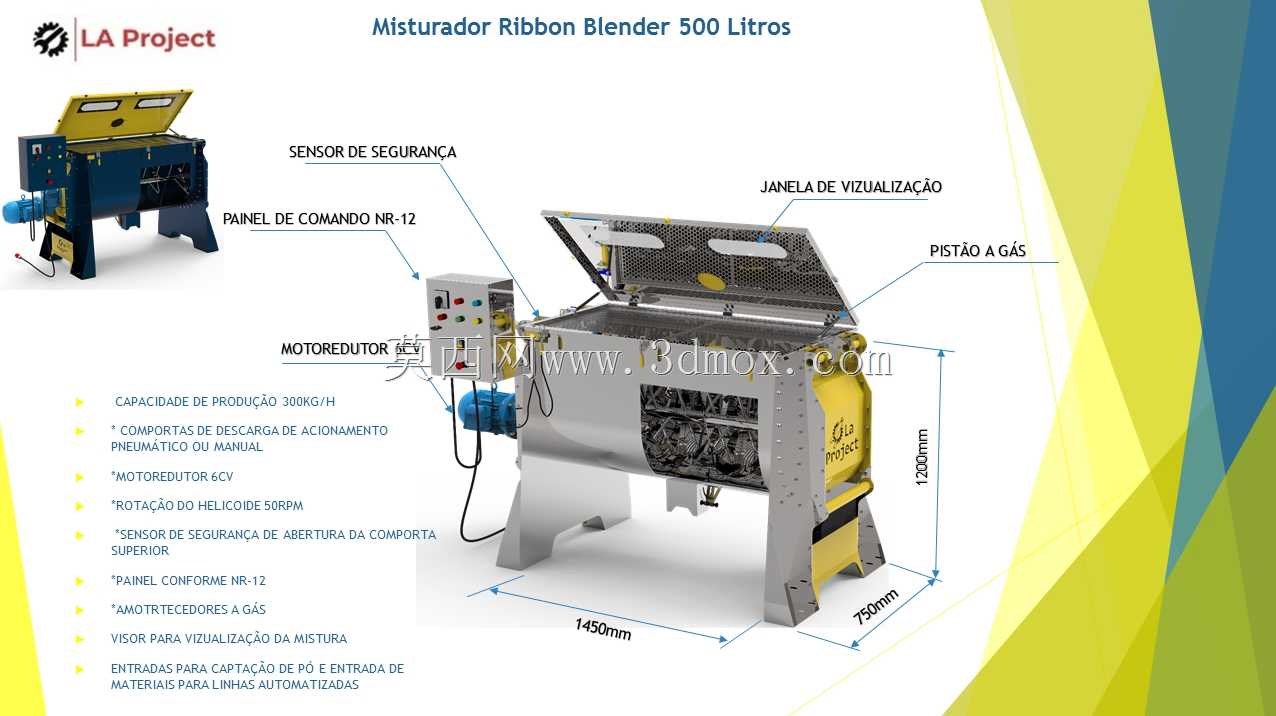

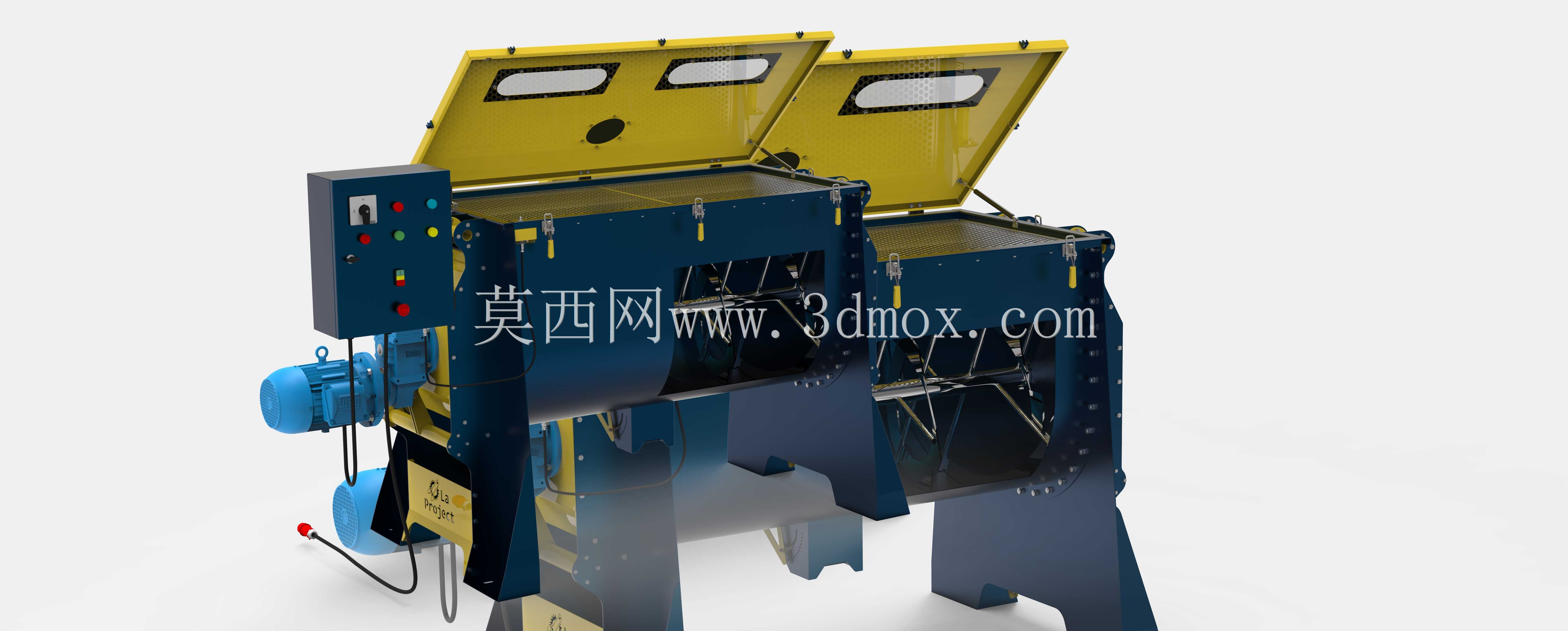

这款卧式螺带混合设备，广泛适配农牧饲料加工、建材混凝土配料、食品原料拌合、化工粉剂混配、农业有机肥制备等多类生产场景，可完成不同比重、不同粒度的粉状、颗粒状物料的均匀拌合作业，解决传统立式混合设备存在的拌合死角多、物料分层明显、批次混合均匀度不足的痛点。设备采用卧式槽型筒体结构作为核心拌合腔体，内部配置双层螺带搅拌结构，外层螺带将筒壁处物料向腔体中心推送，内层螺带将中心区域物料向两端及筒壁方向输送，形成往复循环的对流拌合路径，配合螺带与筒壁间的极小间隙设计，可有效避免物料在筒壁黏附残留，大幅提升混合均匀度，缩短单批次物料的拌合周期。设备配置的动力单元采用齿轮减速结构直连搅拌主轴，可输出稳定低转速大扭矩动力，保障搅拌螺带匀速运转，避免重载工况下出现转速波动、卡滞停机等问题，适配大比重物料的拌合需求。上盖配置可开启结构与安全传感装置，当设备运行过程中上盖被意外开启时，传感单元可快速触发动力切断机制，避免操作人员误触运转部件引发安全风险，操作面板采用标准化防护设计，可适配多粉尘、高湿度的生产车间环境，降低粉尘、水汽侵入引发的电气故障概率。设备出料端配置气动与手动双模式冲洗闸门，既可以接入自动化生产线实现远程控制出料，也可在检修、断电场景下通过手动操作完成卸料与腔体清洁，适配不同生产场景的操作需求。设备配套有除尘接口与物料输入接驳结构，可直接对接上游物料输送管线与下游除尘系统，减少拌合过程中的粉尘外溢，改善车间作业环境，同时可配套状态显示单元，实时反馈设备运行转速、腔体内部拌合状态，方便操作人员把控混合进程。从安装边界来看，设备采用一体式机架支撑结构，底部支脚预留标准安装固定孔位，可直接固定于硬化生产地面，无需额外搭建复杂安装基础，设备整体宽度适配常规车间通道尺寸，方便设备进场转运与后期维护检修，动力单元与控制箱体采用侧置布局，既不占用筒体上方的上盖开启操作空间，也方便操作人员日常巡检接线、排查电气故障。设备的腔体容积适配中小规模生产批次需求，单批次处理能力可满足常规生产线的连续供料要求，双配色外观结构区分不同功能区域，黄色防护区域对应运动部件与操作警示区域，深蓝色主体结构提升设备在车间环境下的耐脏污性能，整体结构紧凑，可在有限的车间空间内完成布局安装，适配中小型生产加工企业的场地条件。
