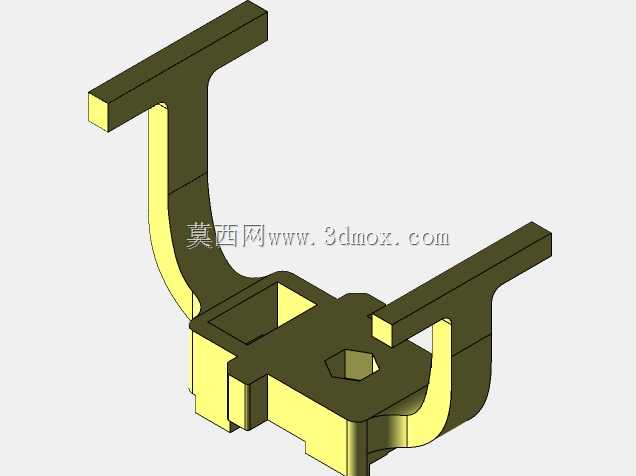

双悬臂式卡扣定位连接结构件

该结构件属于工业装配场景中常用的卡扣式定位连接组件，主要应用于小型机电设备内部的模组快装、家电壳体内部构件卡接、低压电气柜内元件的免工具快速固定场景，能够替代传统螺丝连接，大幅缩减装配工序时长，降低装配环节的工具损耗与人工成本，同时也便于后期设备运维过程中的构件快速拆卸更换，不会出现螺丝滑牙、锈蚀导致的拆卸困难问题。从功能特性来看，该构件采用双侧对称悬臂卡扣设计，中部设置有六边形定位孔，安装时可先通过中部定位孔与设备基座上的定位柱配合完成预定位，避免安装过程中构件偏移错位，两侧的悬臂卡扣在装配到位后会自动卡入基座对应的卡槽内，提供稳定的轴向锁紧力，防止构件在设备运行过程中受振动影响出现松脱；悬臂根部做了圆弧过渡处理，能够在卡扣反复插拔形变过程中分散应力集中点，提升卡扣的抗疲劳寿命，满足多次拆装的使用需求。设计思路上，整体采用对称式布局，两个悬臂分别向两侧上方延伸，末端设置水平压合边，既可以在装配时提供受力按压面，也能在卡接完成后与被固定构件的表面贴合，提供均匀的压持力，避免被固定构件出现局部受压变形的问题；中部的基体部分做了局部挖槽减重处理，在不影响结构强度的前提下减少原材料消耗，同时也能适配基座上的凸起避让需求，避免装配时出现结构干涉。从安装边界来看，该构件整体为对称结构，安装时需要预留双侧悬臂的形变空间，悬臂向外张开的形变量最大为1.2mm，对应的安装卡槽深度需要匹配悬臂末端的卡合高度，中部定位孔与基座定位柱采用间隙配合，单边间隙控制在0.1mm以内，既保证定位精度，也不会出现装配卡滞的问题；构件底部的贴合面为平面设计，安装时需要与基座安装面完全贴合，避免出现倾斜导致的卡扣受力不均断裂问题，整体安装占用空间紧凑，适合在设备内部狭小的装配空间内使用，不需要额外预留螺丝锁付的工具操作空间，能够有效提升设备内部的空间利用率。
