竞赛级轮式传动机器人机械结构设计

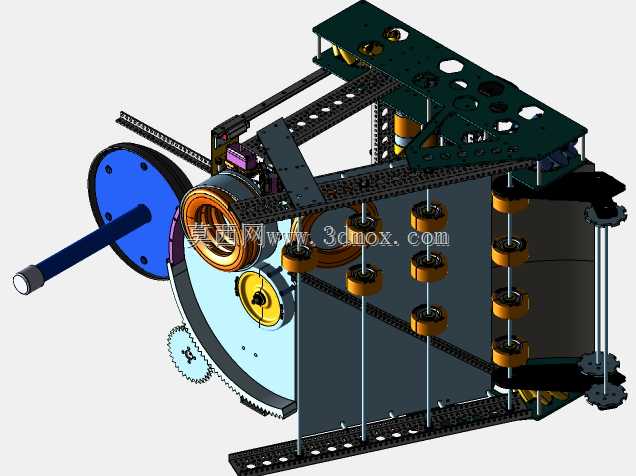

该结构为面向竞技赛事场景开发的轮式移动机器人核心机械总成，主要应用于攻防对抗类机器人竞赛场地，可在封闭竞技场内完成高速机动、正面冲击、机构对抗等核心任务，适配硬质平整铺装的竞赛场地使用，整体结构围绕高刚性、高传动效率、低重心的竞技需求展开设计。整体结构采用分层堆叠的框架式布局，核心传动单元集中布置在结构中部偏下位置，有效降低整机重心高度，提升高速行进与碰撞过程中的整机稳定性，避免侧翻风险。前端伸出的冲击轴端集成接触式作业端头，可在行进过程中完成对目标对象的顶推、冲击动作，端头采用耐磨材质设计，可承受高频次碰撞带来的瞬时冲击力。动力传递路径采用同步带与齿轮组复合传动方案，动力从驱动单元输出后，经多组平行布置的张紧导轮调整传动带张紧度，再通过大直径传动齿轮将动力传递至两侧驱动轮，传动路径上的所有导轮均采用双轴承支撑结构，有效降低传动过程中的径向跳动，保证动力传递的平顺性，减少高速运转下的动力损耗。两侧驱动轮采用大直径轻量化轮体设计，轮面做防滑纹理处理，可在硬质场地上获得足够的抓地力，轮体与输出轴之间采用键连接加锁紧螺母的固定方式，可承受碰撞过程中产生的轴向与径向复合载荷，避免轮体松脱。上层框架采用镂空式板材搭建，预留了充足的电控元件、动力源的安装空间，框架上的多组安装孔位采用标准化间距设计，可根据赛事规则与任务需求灵活调整上层功能组件的安装位置，拓展不同的作业功能。整机的安装边界充分考虑竞赛规则的尺寸限制，所有外伸部件均控制在规则允许的尺寸范围内，侧方的支撑立柱既作为上下层框架的连接支撑，也可作为侧面防护结构，在侧面碰撞时吸收冲击能量，保护内部传动组件不受损坏。结构中所有传动部件均做了防护设计，传动带与齿轮的啮合位置预留了足够的安全间隙，避免运转过程中出现卡滞，同时框架的镂空设计既减轻了整机重量，也为传动部件提供了充足的散热空间，保证长时间连续竞技运转下的结构稳定性。
