伯恩斯3224W贴片式可调电阻结构设计

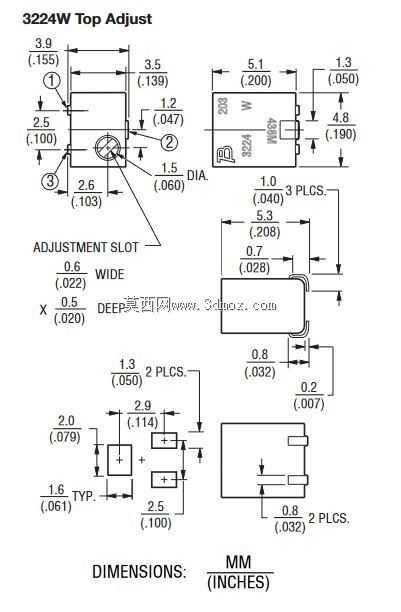

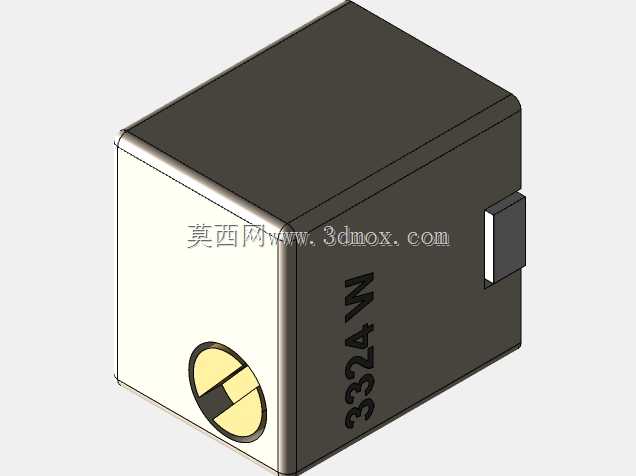

这款贴片式可调电阻是面向高密度电子装联场景开发的精密调节元件，广泛应用在消费电子主板、工业控制板卡、汽车电子模块、通信设备信号链路中，主要承担电路参数微调、信号增益校准、参考电压调整、工作点匹配的核心作用，能够在产品生产调试、后期运维校准环节，为电路提供精准的阻值调整能力，解决批量生产中元器件参数离散性带来的性能偏差问题，保障电路工作在设计预设的最优状态。产品采用立方体塑封结构设计，整体外形规整无突出结构，适配SMT自动化贴片生产工艺，能够直接通过高速贴片机完成拾取、对位、贴装工序，兼容标准回流焊温度曲线，无需额外人工插件工序，可大幅提升整板组装的生产效率。顶面设置一字型调节槽，适配标准一字螺丝刀进行阻值调节，调节阻尼均匀，转动手感顺滑，能够实现阻值的连续精细调整，调节到位后阻值稳定性优异，可抵御常规工况下的振动、温度冲击带来的阻值漂移问题。产品底面采用贴片式焊端设计，焊端位置与外形尺寸严格匹配行业通用封装规格，安装边界清晰，在PCB布局时可直接套用标准封装库，无需额外预留调节操作空间，顶面调节槽的位置设计充分考虑了整板组装后的操作可达性，即便周边布置其他贴片元件，也能顺利完成调节操作。塑封外壳采用耐高温绝缘工程材料，具备优异的绝缘性能与机械强度，既可以保护内部电阻基片与调节机构不受外界粉尘、潮气侵蚀，也能在贴片焊接过程中耐受高温冲击，不会出现壳体变形、内部结构移位的问题。内部电阻体采用高稳定性合金膜材质，温度系数控制在±100PPM/℃区间，阻值调节范围覆盖常用的微调区间，调节线性度优异，能够满足各类模拟电路、数字电路的参数校准需求，在-40℃到125℃的工作温度区间内均可保持稳定的电气性能，适配各类严苛的工业应用场景。
