RC涡轮航空发动机SolidWorks设计模型

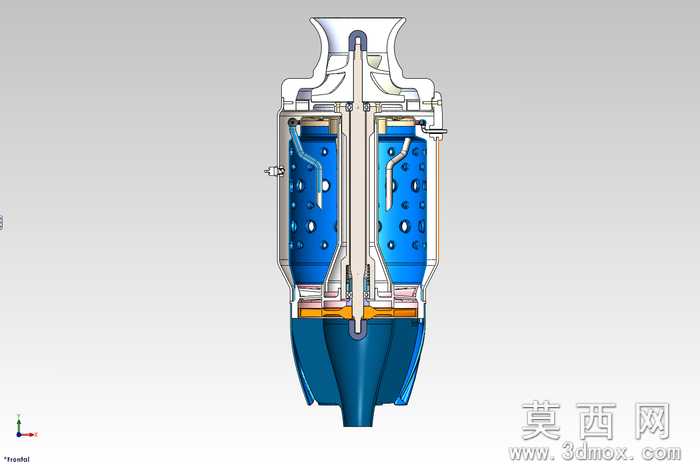

本模型为RC小型涡轮航空发动机的全参数化三维设计成果，建模全程基于SolidWorks2011版本完成，从核心结构草绘到整机装配遵循自顶向下的设计逻辑：首先绘制发动机纵向中心基准面，依次完成进气道、压气机段、燃烧室、涡轮段、尾喷管的轮廓草绘，通过旋转凸台命令生成各段主体基体，再对燃烧室冷却孔、燃油喷嘴安装位、涡轮叶片榫槽等细节特征采用阵列、切除扫描命令完成精细化建模，所有零件配合采用同轴心、端面重合等标准装配约束，无干涉错配问题，整机装配层级清晰，可单独拆解查看任意单个零件的结构细节。参数设计层面严格匹配小型RC涡喷发动机的真实尺寸比例，进气道收敛角、压气机叶片安装角、燃烧室容积、涡轮导向器角度、尾喷管扩张比均参照航模级涡喷的通用设计规范设定，各零件壁厚、安装孔位公差符合3D打印与小批量加工的工艺要求，关键参数可通过SolidWorks方程式驱动修改，便于使用者根据自身装机需求调整发动机尺寸规格。渲染材质设置上，针对不同部件的真实材质属性做了区分：机匣外壳采用哑光高温合金材质，压气机与涡轮叶片赋予抛光金属质感，燃烧室内壁添加高温陶瓷涂层的材质表现，冷却管路采用蓝色阳极氧化铝材质，密封胶圈赋予黑色橡胶质感，剖面视图中通过不同色彩区分冷却流道、燃气流道与结构件，清晰展示内部介质流向。结构原理上完整还原单转子涡喷发动机的工作逻辑：空气从前端进气道进入后经压气机压缩送入燃烧室，与雾化燃油混合燃烧后形成高温高压燃气驱动涡轮旋转，涡轮通过中心轴带动压气机持续运转，做功后的燃气从尾喷管高速喷出产生推力，模型附带的剖面视图可直观展示从进气到排气的完整流路，以及中心轴支承、冷却回路的布局结构。软件兼容方面，模型原生为SolidWorks2011格式，可直接在SolidWorks2011及以上所有版本中打开编辑，同时导出了通用STL格式文件，可直接导入Cura、PrusaSlicer等切片软件用于3D打印，也能兼容UG、Pro/E、CATIA等主流三维设计软件的导入需求，不会出现特征丢失、破面等问题。研发教学应用层面，该模型既可以作为航模爱好者研发小型RC涡喷发动机的结构参考蓝本，用于验证冷却流路设计、转子动平衡布局的合理性，也可作为航空航天类专业、机械设计专业的教学案例，用于讲解涡轮发动机的工作原理、装配工艺、结构设计要点，帮助学习者直观理解涡喷发动机的内部构造，还可用于机械制图课程的测绘练习素材，辅助学员掌握复杂回转类零件的测绘与建模方法。
