多工位同步锁紧组合式工装夹具

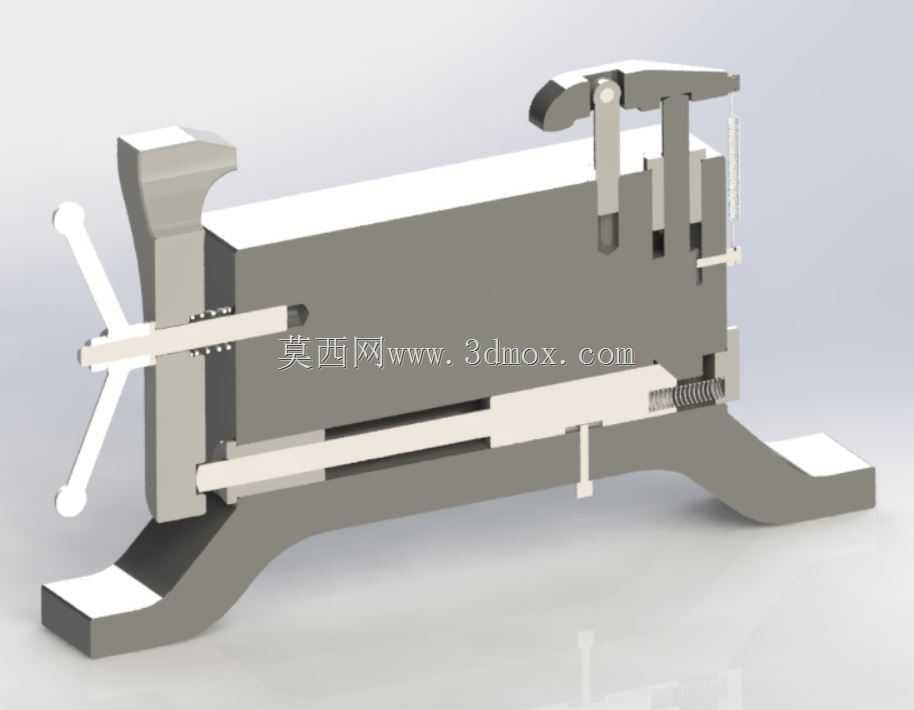

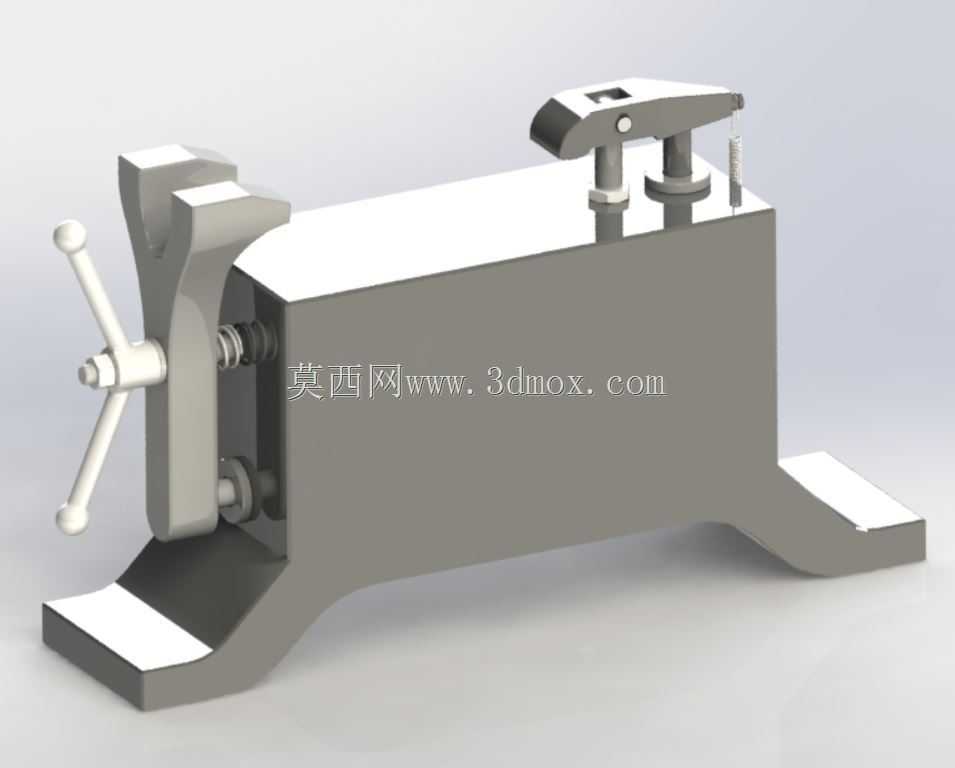

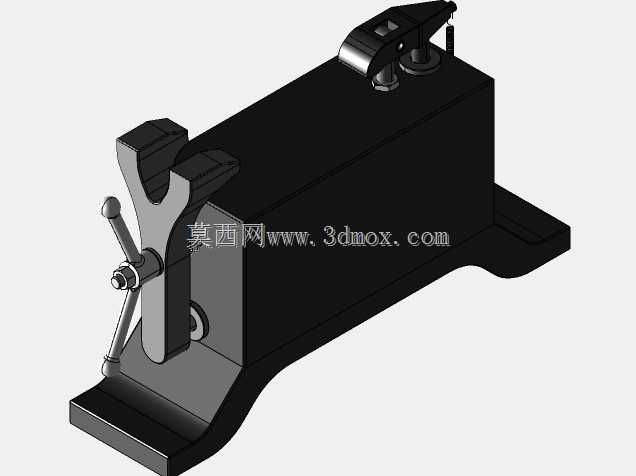

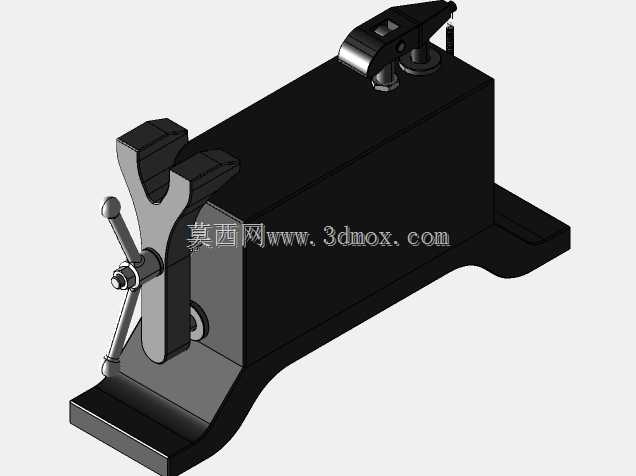

这款组合夹具主要面向中小批量多品种的机械加工、部件装配场景设计，可适配普通铣床、钻床、钳工台等多种作业工位，也可集成到小型自动化装配产线的定位工位中，用来完成异形轴类、小型壳体类、薄壁管件类工件的装夹固定，替代传统单工位平口钳装夹效率低、适配性差的问题，尤其适合实训教学、小型机加工坊、产品打样车间这类需要频繁切换装夹工件类型的场景。在实际使用中，该夹具可同时执行两个独立的夹紧操作，操作人员可根据工件的装夹需求，分别调整两个夹紧点位的压紧力度，无需反复拆卸调整夹具整体位置，单批次工件装夹效率较传统单工位夹具提升近四成。夹具的侧方手轮为丝杆进给结构，转动手轮时可带动活动钳口平稳进给，进给过程中丝杆配合导向滑槽限制活动钳口的转动自由度，避免钳口偏转导致的工件装夹歪斜，保证装夹定位精度；上方的快速压紧机构采用凸轮锁紧结构搭配复位弹簧，扳动压杆即可快速完成工件上方的压紧或松脱，弹簧可在压杆抬起时自动收回卡箍，无需手动复位，减少操作中的多余动作。设计过程中，为了避免双点位夹紧时出现单侧过紧导致的工件变形，两个夹紧单元的受力路径做了独立分隔，侧方丝杆夹紧的受力直接传递到底座的支撑脚结构，上方凸轮压紧的受力传递到顶部的安装平台，两个力系互不干扰，操作人员可根据工件的材质特性分别调整夹紧力度，针对薄壁类工件可适当降低上方凸轮的压紧行程，针对重切削加工的工件可加大侧方丝杆的锁紧力，兼顾装夹稳定性与工件防护。夹具整体采用一体式铸造底座搭配机加工装配面的结构，底部两个向外延伸的支撑脚可通过螺栓固定在工作台T型槽上，安装时只需保证底座基准面与工作台进给方向平行即可，整体安装边界宽度不超过三百毫米，长度不超过四百毫米，不会占用过多工作台面空间，预留的安装孔位可适配多数常规机加工工作台的槽距标准。夹具的所有活动接触面都设计了储油槽结构，日常维护时只需定期在丝杆、凸轮转轴、导向滑槽位置加注润滑脂，即可保证长时间使用无卡滞，钳口位置预留了标准软钳口安装槽，可根据工件外形更换定制软钳口，进一步提升异形工件的装夹贴合度，避免夹伤工件表面。
