M1型电动车辆承载底盘框架结构设计

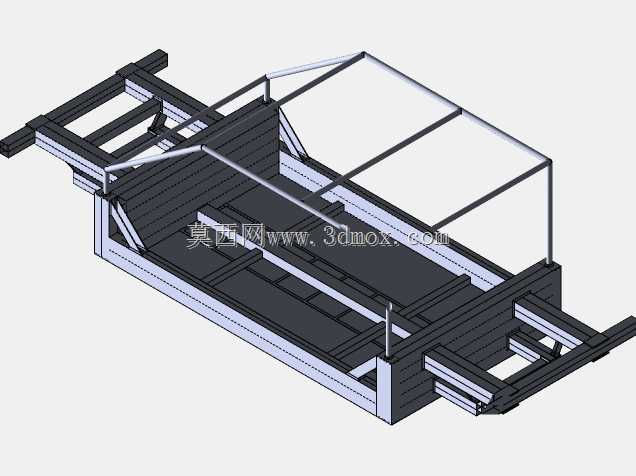

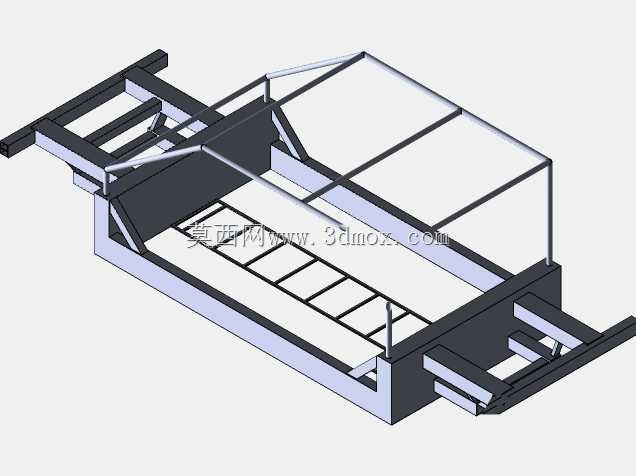

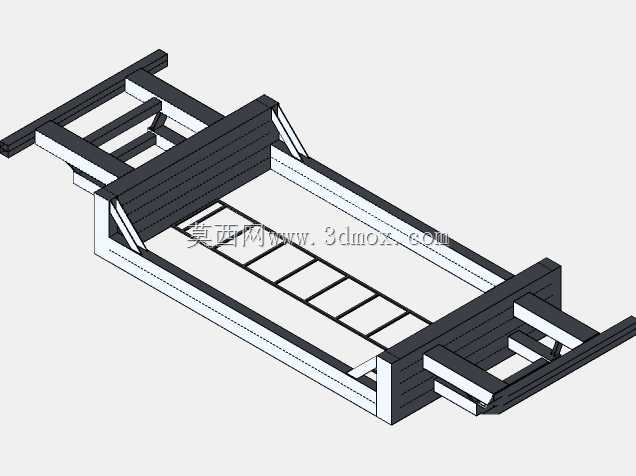

该电动车辆底盘框架是纯电乘用车型的核心承载基体，主要应用于短途城市代步电动车型的整车装配场景，承担着整车所有零部件的安装承载与行驶过程中的载荷传递作用，是电动车研发过程中决定整车行驶稳定性、结构安全性与装配兼容性的核心结构部件。在实际整车装配场景中，该底盘框架需要承接动力电池包、驱动电机总成、前后悬架系统、转向机构、驾驶舱内饰总成、车身覆盖件以及车载电控系统等全部车载部件的安装固定，同时在车辆行驶过程中，需要承受路面颠簸带来的纵向、横向交变冲击载荷，加减速过程的惯性载荷，以及转向过程中的侧倾力矩，其结构刚度与强度直接决定了整车的行驶安全边界与使用寿命。从功能特性来看，该底盘采用边梁式框架结构设计，两侧设置通长的主承载纵梁，纵梁采用变截面结构适配不同位置的载荷分布，前部预留出动力总成与前悬架的安装空间，中部设置多道横向加强横梁形成规整的电池包安装舱位，能够适配平板式动力电池模组的平铺安装，最大化利用底盘中部空间提升电池装载容量，同时降低整车重心提升行驶稳定性；后部预留后悬架与后驱总成的安装点位，框架前后端均设置有碰撞吸能结构的安装接口，能够在发生碰撞时通过预设的变形路径吸收冲击能量，保护乘员舱与电池包的结构安全。在设计思路上，该底盘框架优先考虑纯电车型的载荷分布特性，区别于传统燃油车底盘需要预留发动机、传动系统的大体积安装空间，该框架将中部平整区域完全留给动力电池包，通过多道等间距布置的横向提升框架的抗扭刚度，避免车辆行驶在非平整路面时框架发生扭转变形挤压电池包；纵梁与横梁的连接位置均设置三角加强筋结构，分散连接点位的应力集中，提升框架整体的抗疲劳性能，所有安装点位均采用标准化的孔位设计，能够适配不同规格的悬架、转向与动力部件的通用化安装，减少后续车型改型的结构调整工作量。从安装边界来看，该底盘框架整体采用长条形对称布局，前部收窄结构适配前轮转向的跳动空间，避免转向过程中轮胎与框架发生运动干涉，中部框架宽度保持一致形成规整的矩形安装舱，能够适配尺寸匹配的标准电池包整体吊装，后部结构根据后悬架的安装形式预留足够的减震器跳动行程空间，框架整体的安装孔位均按照整车装配的坐标基准统一布置，能够满足整车焊装、总装环节的自动化装配定位要求，框架上下平面的高度差经过精准校核，既保证电池包安装后拥有足够的离地间隙，避免行驶过程中路面凸起磕碰电池壳体，又能控制整车地板高度，保障乘员舱的上下车便利性与内部垂直空间。
