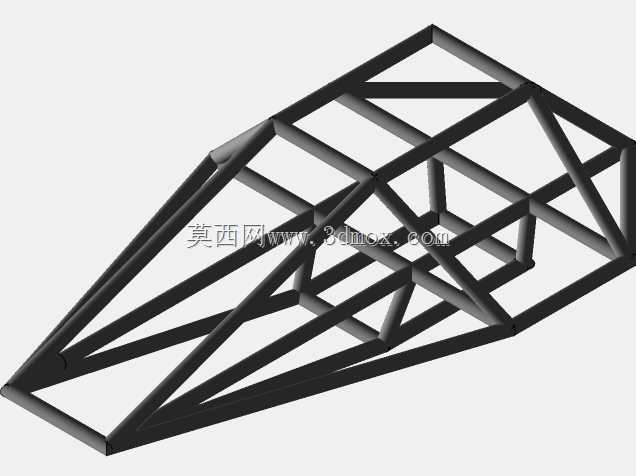

小型管状桁架式小车承载车架结构

该款小车车架采用空间桁架式结构设计，主要面向小型竞技小车、教学实验载具以及小型短途转运代步小车的承载需求，是整车核心的承载基体，承担着连接行走系统、动力系统、转向系统以及上部载物/载人结构的核心作用，所有车载部件的安装定位都需要依托车架的预设点位完成，其结构刚度、强度直接决定整车行驶过程中的稳定性、抗形变能力与使用寿命。在实际应用场景中，这类桁架式小车车架既可以用于高校工程教学中的小车设计实践项目，也可适配小型场地作业的转运小车、轻量化竞技赛车的改装制作，能够在控制整体自重的前提下满足承载需求，适配铺装路面、平整室内场地的行驶使用要求。从功能特性来看，该车架采用等截面管材拼接成型，通过三角形稳定结构的空间排布，将整车行驶过程中产生的纵向冲击、横向侧倾力、垂直方向的载荷均匀分散到每一段管材上，避免局部应力集中导致的结构变形，车头位置采用收窄的斜向桁架设计，既能够降低整车前行的空气阻力，也为转向机构、前轮悬挂的安装预留出足够的操作空间，车架中段为平直的主承载区，可根据使用需求固定电池组、控制模块、载物平台或是驾乘座椅，尾部的桁架结构可用于固定动力单元、后轮传动组件以及尾部防护结构。设计过程中优先遵循轻量化与高刚度平衡的思路，所有管材的连接节点都经过受力优化，斜向支撑的排布完全对应整车行驶的载荷传递路径，没有冗余的结构部件，在保证抗扭、抗弯强度满足使用要求的前提下尽可能压缩整体重量，降低整车的动力负载。从安装边界来看，车架整体为前窄后宽的楔型轮廓，前部收窄段的宽度适配常规小型车轮的转向摆角范围，不会在转向过程中与轮胎产生运动干涉，中段主框架的宽度与长度预留了通用车载部件的安装孔位拓展空间，底部的框架平面为行走系统的悬挂安装预留了统一的基准面，上部的平面结构可直接固定上层承载部件，不需要额外做复杂的转接结构，管材的管径选择兼顾了焊接/拼接的工艺可行性，常规的金属粘接、氩弧焊接或是紧固件锁附都可以完成组装，适配不同加工条件下的制作需求，整体结构没有复杂的曲面成型部件，所有构件均为直型管材，加工门槛低，便于根据实际使用需求做局部的尺寸调整与结构改装。
